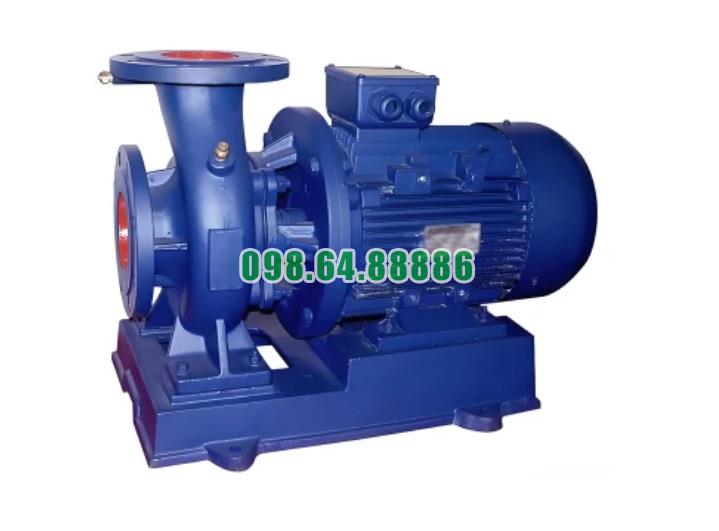

Bán bơm nước trục ngang mã SLW80-ISW80-160-I động cơ 15 kw

Tải báo giá
• Mã SP
: SLW80-ISW80-160-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 70 - 130 m3/h hoặc 19.4 - 36.1 L/s, đẩy cao từ 24 - 36.5m, năng xuất 65 - 76%, động cơ 15 kw, tốc độ quay 2900 r/min, độ hút sâu 4.5 m, khối lượng 187 kg
Đang xử lý...


Thông tin sản phẩm

Nguyên tắc hoạt động của bơm nước trục ngang  mã SLW80-ISW80-160-I  động cơ 15 kw

Bơm nước trục ngang mã SLW80-ISW80-160-I với động cơ 15 kW hoạt động theo nguyên tắc ly tâm để chuyển đổi năng lượng cơ học thành năng lượng thủy lực, tạo ra lưu lượng nước lớn và áp suất cao. Nguyên tắc hoạt động cụ thể của bơm ly tâm như sau:

1. Hút nước vào bơm qua cửa hút

  • Nước từ nguồn (bể chứa, ống dẫn, hồ nước) được dẫn vào cửa hút nằm ngang của bơm. Ở giai đoạn này, động cơ bắt đầu vận hành và trục bơm được truyền động, làm quay cánh bơm.
  • Khi nước vào đến phần tâm của cánh bơm (gọi là "mắt bơm”), đây là điểm có áp suất thấp nhất trong hệ thống, nhờ đó nước được hút vào một cách dễ dàng.

2. Tạo ra lực ly tâm

  • Khi cánh bơm quay với tốc độ cao do trục bơm kết nối trực tiếp với động cơ 15 kW, nước bắt đầu chuyển động theo chiều quay của cánh bơm.
  • Cánh bơm tạo ra lực ly tâm, đẩy nước từ tâm cánh bơm ra phía ngoài (vành cánh bơm). Lực ly tâm này làm tăng vận tốc và áp suất của nước khi nó di chuyển từ tâm ra rìa cánh bơm.

3. Tăng áp lực và vận tốc dòng nước

  • Khi nước được đẩy từ trung tâm cánh bơm ra ngoài, áp suất và vận tốc của nước tăng lên đáng kể. Đây là quá trình chuyển đổi năng lượng cơ học từ động cơ thành năng lượng thủy lực, giúp nước đạt được áp suất và tốc độ cần thiết.
  • Bơm SLW80-ISW80-160-I với động cơ 15 kW có khả năng tạo ra lực mạnh mẽ, đảm bảo cung cấp nước với áp suất cao và lưu lượng lớn (tối đa 130 m³/h).

4. Đẩy nước ra khỏi bơm qua cửa xả

  • Nước sau khi được đẩy qua cánh bơm sẽ di chuyển đến cửa xả thẳng đứng và thoát ra ngoài với áp suất cao. Cửa xả được thiết kế để tối ưu hóa dòng chảy, giúp nước thoát ra một cách liên tục và mạnh mẽ, thích hợp cho việc bơm nước lên cao hoặc di chuyển xa.
  • Nhờ vào lực ly tâm mạnh, bơm có thể đẩy nước lên cao đến 36.5m, phù hợp cho các ứng dụng như cấp nước cho tòa nhà cao tầng hoặc tưới tiêu ở khu vực đồi núi.

5. Duy trì dòng chảy liên tục

  • Khi nước được đẩy ra khỏi bơm, vùng áp suất thấp lại được tạo ra tại "mắt bơm", tạo điều kiện cho nước mới được hút vào qua cửa hút. Quá trình này lặp đi lặp lại, giúp duy trì dòng chảy liên tục và ổn định.
  • Bơm ly tâm luôn dựa trên sự chênh lệch áp suất để hút và đẩy nước, đảm bảo dòng chảy không bị gián đoạn trong suốt quá trình hoạt động.

6. Tản nhiệt và bảo vệ động cơ

  • Động cơ 15 kW được trang bị hệ thống làm mát để tránh hiện tượng quá nhiệt khi hoạt động liên tục với tốc độ cao. Hệ thống làm mát này giúp giữ cho động cơ hoạt động ổn định trong thời gian dài, đảm bảo hiệu suất cao và tăng tuổi thọ của bơm.
  • Các cánh quạt làm mát tích hợp trên động cơ giúp luân chuyển không khí, tản nhiệt nhanh chóng và duy trì nhiệt độ an toàn cho động cơ trong quá trình vận hành.

7. Ngăn chặn rò rỉ nhờ phớt cơ khí

  • Bơm được trang bị phớt cơ khí giữa trục bơm và thân bơm để đảm bảo nước không bị rò rỉ ra ngoài. Phớt cơ khí đóng vai trò quan trọng trong việc duy trì áp suất bên trong bơm, đồng thời bảo vệ các bộ phận cơ khí khỏi hư hỏng do tiếp xúc với nước.

Bơm nước trục ngang SLW80-ISW80-160-I với động cơ 15 kW hoạt động dựa trên nguyên tắc ly tâm, trong đó cánh bơm quay với tốc độ cao để tạo ra lực ly tâm, đẩy nước từ cửa hút qua cánh bơm đến cửa xả. Quá trình này giúp tăng áp suất và vận tốc của nước, cung cấp lưu lượng lớn và khả năng đẩy nước lên cao. Thiết kế của bơm tối ưu hóa quá trình truyền năng lượng, đảm bảo hiệu suất cao và ổn định trong suốt quá trình vận hành

Khuyến cáo khi lắp đặt bơm nước trục ngang  mã SLW80-ISW80-160-I  động cơ 15 kw

Khi lắp đặt bơm nước ly tâm trục ngang mã SLW80-ISW80-160-I với động cơ 15 kW, cần tuân thủ các khuyến cáo kỹ thuật để đảm bảo bơm hoạt động hiệu quả, an toàn và bền bỉ. Dưới đây là những khuyến cáo quan trọng khi lắp đặt bơm:

1. Lựa chọn vị trí lắp đặt

  • Nền móng vững chắc: Đảm bảo rằng bơm được lắp đặt trên bề mặt bằng phẳng và chắc chắn, như nền bê tông, để giảm rung động và ngăn ngừa lún. Điều này giúp giảm thiểu hao mòn và đảm bảo bơm hoạt động ổn định.
  • Vị trí thông thoáng: Chọn vị trí lắp đặt thông thoáng để đảm bảo bơm và động cơ không bị quá nhiệt trong quá trình vận hành. Đồng thời, khu vực xung quanh bơm cần có đủ không gian để thuận tiện cho việc bảo dưỡng và sửa chữa.
  • Tránh vị trí có nước hoặc ẩm ướt: Không lắp đặt bơm ở khu vực có nguy cơ bị ngập nước hoặc ẩm ướt để tránh gây hư hỏng cho động cơ điện và các linh kiện điện tử liên quan.

2. Hệ thống đường ống và khớp nối

  • Kích thước đường ống phù hợp: Đảm bảo rằng đường ống hút và xả có kích thước đúng theo yêu cầu kỹ thuật của bơm để tránh hiện tượng mất áp suất, giảm lưu lượng hoặc gây quá tải cho bơm.
  • Lắp đặt khớp nối mềm: Sử dụng khớp nối mềm giữa bơm và hệ thống đường ống để giảm thiểu rung động và bảo vệ bơm khỏi các lực tác động từ hệ thống ống.
  • Đảm bảo hệ thống ống được cố định chắc chắn: Đường ống cần được hỗ trợ và cố định độc lập với bơm để tránh tải trọng từ hệ thống ống truyền trực tiếp lên bơm, có thể gây hỏng hóc hoặc lệch trục bơm.

3. Lắp đặt van và thiết bị phụ trợ

  • Lắp van một chiều: Van một chiều cần được lắp trên đường xả để ngăn chặn nước chảy ngược vào bơm khi dừng vận hành, giúp bảo vệ bơm và hệ thống khỏi tình trạng quá tải áp lực.
  • Lắp van giảm áp và van chặn: Van giảm áp được lắp đặt để điều chỉnh áp suất nước trong hệ thống, trong khi van chặn được lắp trên cả đường hút và đường xả để thuận tiện cho việc bảo trì, sửa chữa mà không cần xả toàn bộ nước trong hệ thống.
  • Lắp bộ lọc ở đầu hút: Để tránh cặn bẩn và rác lọt vào bơm, gây tắc nghẽn hoặc hỏng cánh bơm, cần lắp đặt bộ lọc trên đường ống hút. Bộ lọc giúp ngăn chặn các vật thể lạ xâm nhập vào bơm.

4. Kiểm tra trục bơm và căn chỉnh

  • Căn chỉnh trục bơm và động cơ: Kiểm tra và căn chỉnh trục bơm sao cho thẳng hàng với trục động cơ. Việc lệch trục có thể gây ra rung động, làm hỏng ổ trục và làm giảm tuổi thọ của bơm và động cơ.
  • Kiểm tra khớp nối: Đảm bảo khớp nối giữa bơm và động cơ không bị lỏng lẻo hoặc lắp đặt sai lệch. Nếu khớp nối không chính xác, điều này sẽ gây ra rung động mạnh và hư hỏng sớm cho bơm.

5. Lắp đặt hệ thống điện

  • Nguồn điện ổn định: Đảm bảo rằng hệ thống cấp điện cho động cơ 15 kW có công suất đủ và ổn định, tránh hiện tượng điện áp không đều gây hỏng động cơ. Nên lắp đặt cầu dao hoặc aptomat để bảo vệ bơm trong trường hợp có sự cố về điện.
  • Đấu nối đúng cách: Đảm bảo các dây điện đấu nối vào động cơ và thiết bị điều khiển được thực hiện đúng kỹ thuật, tránh hiện tượng đấu sai hoặc không chắc chắn. Điều này giúp bảo vệ động cơ khỏi nguy cơ quá tải hoặc chập điện.
  • Lắp đặt thiết bị bảo vệ quá tải: Sử dụng rơ-le bảo vệ quá tải để bảo vệ động cơ và bơm khi xảy ra tình trạng quá tải hoặc nhiệt độ động cơ quá cao.

6. Quá trình mồi bơm

  • Mồi bơm đúng cách: Đảm bảo bơm được mồi đầy đủ trước khi khởi động lần đầu hoặc sau khi bảo trì. Nếu bơm không có nước mồi, động cơ có thể bị quá nhiệt và gây hỏng phớt cơ khí do hoạt động trong điều kiện khô.
  • Lắp van chân tại đường hút: Nếu bơm được sử dụng để hút nước từ nguồn nước sâu hoặc xa, nên lắp van chân ở đầu ống hút để giữ nước trong đường ống, giúp mồi bơm dễ dàng và nhanh chóng hơn.

7. Khởi động và kiểm tra vận hành

  • Khởi động từ từ: Khi khởi động, nên tăng tốc độ dần dần để tránh sốc áp lực và giảm thiểu tác động lực lớn lên hệ thống đường ống và cánh bơm.
  • Kiểm tra áp suất và lưu lượng: Sau khi lắp đặt, kiểm tra lưu lượng và áp suất của bơm để đảm bảo bơm hoạt động trong dải hiệu suất theo thiết kế. Nếu áp suất hoặc lưu lượng không đạt yêu cầu, cần kiểm tra lại hệ thống để phát hiện sự cố.

8. Giám sát và bảo trì định kỳ

  • Kiểm tra định kỳ: Sau khi lắp đặt, cần kiểm tra định kỳ các bộ phận như cánh bơm, trục bơm, phớt cơ khí, và hệ thống vòng bi để đảm bảo chúng hoạt động bình thường. Vệ sinh các bộ phận lọc và bôi trơn các chi tiết cơ khí theo lịch trình bảo dưỡng.
  • Theo dõi tiếng ồn và rung động: Nếu có hiện tượng rung lắc mạnh hoặc tiếng ồn bất thường trong quá trình vận hành, cần ngừng hoạt động và kiểm tra ngay lập tức để ngăn ngừa hư hỏng nghiêm trọng.

9. Lắp đặt hệ thống làm mát (nếu có)

  • Kiểm tra hệ thống làm mát: Đối với các hệ thống bơm có trang bị làm mát, hãy đảm bảo rằng hệ thống làm mát hoạt động bình thường để tránh tình trạng quá nhiệt của động cơ hoặc bơm, đặc biệt khi bơm phải hoạt động trong thời gian dài hoặc điều kiện nhiệt độ môi trường cao.

10. Đảm bảo an toàn khi lắp đặt

  • Sử dụng thiết bị bảo hộ: Khi lắp đặt bơm, cần sử dụng các thiết bị bảo hộ như găng tay, kính bảo hộ và giày chống trượt để đảm bảo an toàn cho người thực hiện.
  • Ngắt nguồn điện: Trước khi tiến hành lắp đặt hoặc bảo trì, luôn ngắt kết nối bơm khỏi nguồn điện để tránh nguy cơ điện giật.

Lắp đặt bơm nước ly tâm trục ngang SLW80-ISW80-160-I với động cơ 15 kW cần tuân thủ các khuyến cáo kỹ thuật để đảm bảo hiệu suất vận hành, an toàn và độ bền của bơm. Việc chọn đúng vị trí lắp đặt, kiểm tra hệ thống đường ống và điện, cùng với các biện pháp bảo dưỡng định kỳ, sẽ giúp bơm hoạt động hiệu quả và kéo dài tuổi thọ

Điều kiện làm việc bơm nước trục ngang  mã SLW80-ISW80-160-I  động cơ 15 kw


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

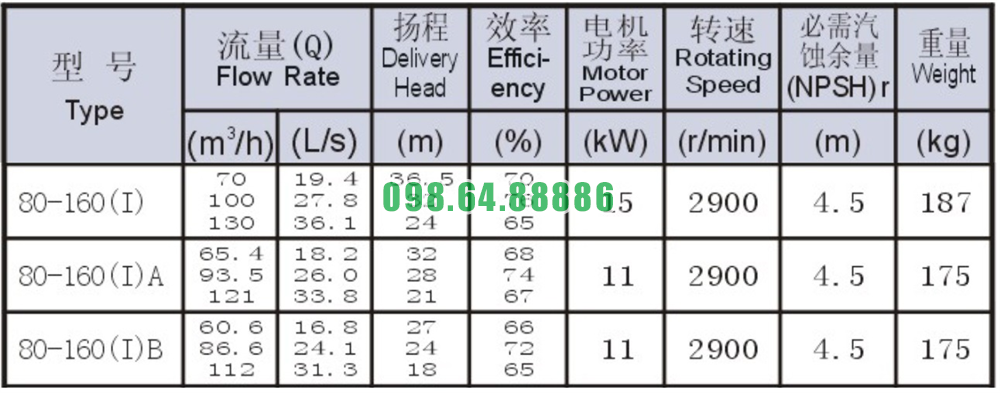

Bảng thông số kỹ thuật bơm nước trục ngang  mã SLW80-ISW80-160-I  động cơ 15 kw

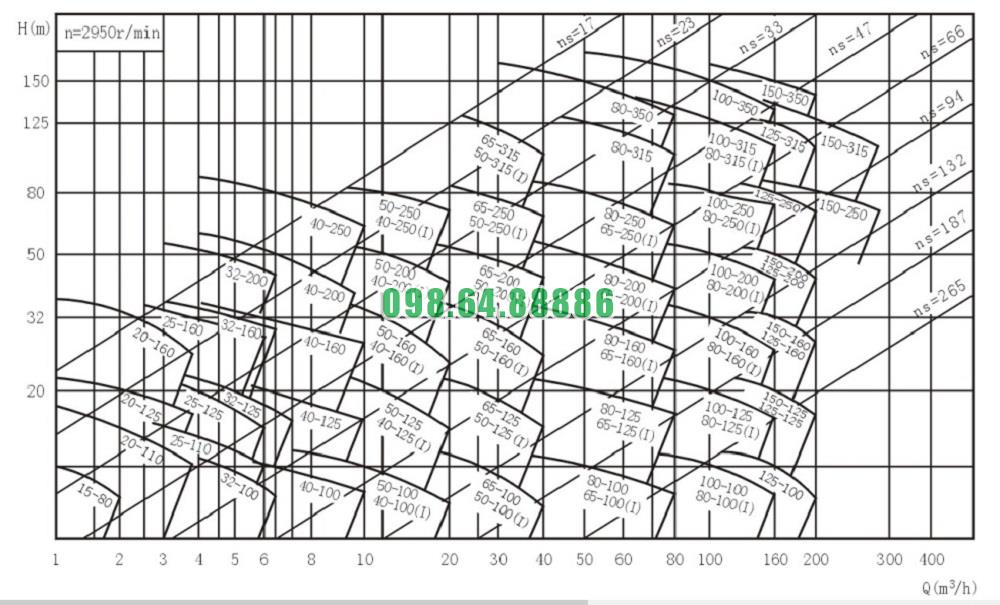

Đường cong hiệu suất bơm nước trục ngang  mã SLW80-ISW80-160-I  động cơ 15 kw

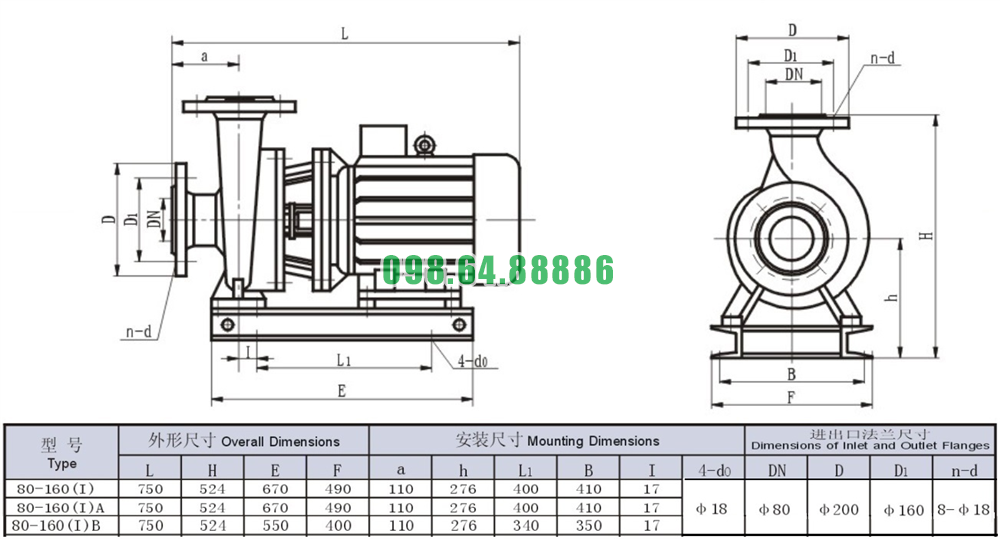

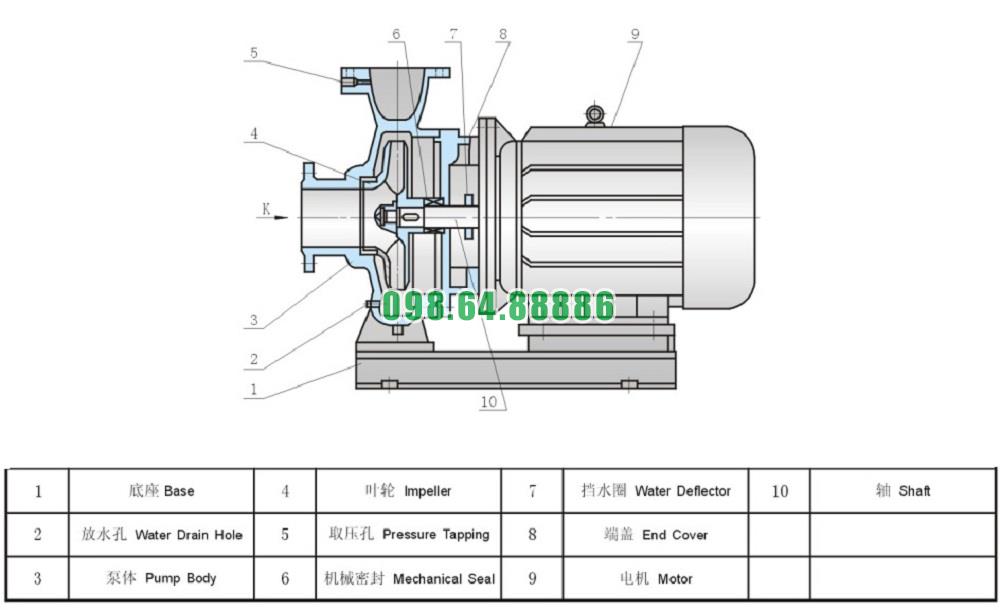

Bản vẽ cấu tạo và kích thước bơm nước trục ngang  mã SLW80-ISW80-160-I  động cơ 15 kw
