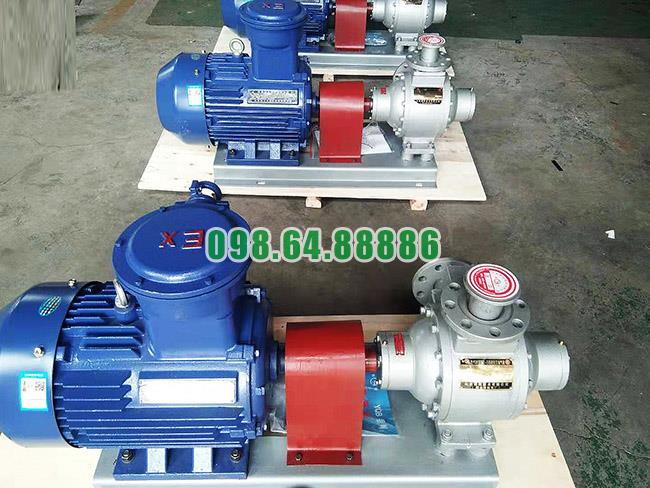

Bơm khí dầu mỏ hóa lỏng YAB80-5 lưu lượng 80m3/h áp suất làm việc 2.0MPa

Khám phá chi tiết cấu tạo dòng Bơm khí hóa lỏng YAB80-5

Bơm khí hóa lỏng YAB80-5 được cấu tạo để vận chuyển chất lỏng dễ bay hơi

Bơm khí hóa lỏng YAB80-5 là dòng bơm chuyên dụng dùng để vận chuyển các chất lỏng dễ bay hơi như LPG, amoniac lỏng, methanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Vì làm việc với các lưu chất có yêu cầu cao về độ kín và độ an toàn, cấu tạo của bơm được thiết kế chắc chắn, kín khít và có khả năng chịu áp tốt.

Dòng Bơm khí hóa lỏng YAB80-5 có lưu lượng 80m³/h, tốc độ quay 780r.P.m, áp suất làm việc 2.0 MPa, chênh lệch áp suất 0.5 MPa, đường kính hút xả 4 inch và sử dụng động cơ YB180L-4 công suất 18.5KW. Các bộ phận cấu tạo đều được phối hợp nhằm tạo ra khả năng hút, giữ và đẩy lưu chất ổn định trong hệ thống công nghiệp.

Cấu tạo thân bơm của Bơm khí hóa lỏng YAB80-5

Vỏ bơm gang hợp kim chịu mài mòn

Thân Bơm khí hóa lỏng YAB80-5 được làm từ gang hợp kim chịu mài mòn mật độ cao. Đây là bộ phận bao bọc toàn bộ khoang làm việc bên trong, chịu áp lực trực tiếp từ dòng lưu chất trong quá trình vận hành.

Vỏ bơm chắc chắn giúp thiết bị chịu được môi trường công nghiệp áp lực cao, hạn chế biến dạng và bảo vệ các chi tiết quan trọng như rotor, cánh trượt, vòng đệm và phớt làm kín.

Bề mặt gia công nhẵn giúp tăng độ kín

Bề mặt bên trong thân bơm được gia công nhẵn để giảm ma sát và hạn chế khe hở không cần thiết. Điều này giúp Bơm khí hóa lỏng YAB80-5 vận hành ổn định hơn, đặc biệt khi xử lý các chất lỏng dễ bay hơi.

Bề mặt càng nhẵn thì khả năng tiếp xúc giữa cánh trượt và thân bơm càng tốt, từ đó giúp tăng hiệu quả làm kín và giảm nguy cơ rò rỉ lưu chất.

Rotor là bộ phận trung tâm tạo chuyển động

Rotor nhận lực từ động cơ YB180L-4

Rotor là bộ phận quay chính bên trong Bơm khí hóa lỏng YAB80-5. Khi động cơ YB180L-4 công suất 18.5KW hoạt động, lực truyền động được đưa đến rotor, làm rotor quay với tốc độ 780r.P.m.

Chuyển động quay của rotor là nền tảng để tạo ra quá trình hút và đẩy chất lỏng. Nếu rotor vận hành ổn định, dòng chảy bên trong bơm sẽ đều hơn, hạn chế rung động và giảm nguy cơ mất áp.

Rotor phối hợp với cánh trượt để tạo khoang bơm

Rotor không hoạt động riêng lẻ mà kết hợp với các cánh trượt để tạo thành những khoang kín bên trong thân bơm. Khi rotor quay, các khoang này liên tục thay đổi thể tích, giúp chất lỏng được hút vào, giữ lại và đẩy ra ngoài.

Đây là cơ chế quan trọng giúp Bơm khí hóa lỏng YAB80-5 vận chuyển hiệu quả LPG, amoniac lỏng và dung môi hóa chất dễ bay hơi.

Cánh trượt là bộ phận quan trọng trong quá trình hút đẩy

Cánh trượt tạo khoang kín để dịch chuyển lưu chất

Cánh trượt là chi tiết đặc trưng trong cấu tạo của Bơm khí hóa lỏng YAB80-5. Khi rotor quay, các cánh trượt di chuyển ra vào và áp sát thành trong của vỏ bơm. Nhờ đó, bơm tạo ra các khoang kín để chứa và dịch chuyển chất lỏng.

Tại cửa hút, thể tích khoang tăng lên để kéo lưu chất vào. Tại cửa xả, thể tích khoang giảm xuống để đẩy lưu chất ra ngoài. Cơ chế này giúp bơm tạo dòng chảy ổn định, ít bị gián đoạn.

Cánh trượt chống mài mòn và có độ bền cao

Cánh trượt của Bơm khí hóa lỏng YAB80-5 được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Vì cánh trượt liên tục tiếp xúc với thân bơm trong quá trình vận hành, độ bền của chi tiết này ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ thiết bị.

Cánh trượt bền giúp duy trì khe hở làm việc ổn định, hạn chế rò rỉ nội bộ và giữ lưu lượng 80m³/h trong thời gian dài.

Hệ thống vòng đệm và phớt làm kín

Vòng đệm giúp ngăn rò rỉ lưu chất

Vòng đệm là bộ phận có vai trò quan trọng trong cấu tạo Bơm khí hóa lỏng YAB80-5. Khi bơm làm việc với LPG, amoniac lỏng hoặc các chất dễ bay hơi, vòng đệm giúp giữ kín các vị trí tiếp xúc, hạn chế lưu chất thoát ra ngoài.

Khả năng làm kín tốt giúp giảm hao hụt nguyên liệu, bảo vệ môi trường làm việc và nâng cao độ an toàn cho hệ thống vận hành.

Phớt làm kín bảo vệ khu vực trục bơm

Khu vực trục bơm là vị trí dễ phát sinh rò rỉ nếu không được làm kín tốt. Phớt làm kín trên Bơm khí hóa lỏng YAB80-5 giúp ngăn lưu chất rò ra tại vị trí trục khi rotor quay liên tục.

Phớt làm kín ổn định giúp bơm duy trì áp suất làm việc 2.0 MPa, đồng thời hạn chế nguy cơ thất thoát khí hóa lỏng trong quá trình vận hành.

Cửa hút và cửa xả 4 inch

Cửa hút tiếp nhận lưu chất vào buồng bơm

Bơm khí hóa lỏng YAB80-5 có kích thước hút xả 4 inch, phù hợp với hệ thống đường ống công nghiệp lưu lượng lớn. Cửa hút có nhiệm vụ đưa lưu chất từ bồn chứa hoặc đường ống cấp vào khoang bơm.

Kích thước 4 inch giúp dòng hút thông thoáng, giảm tổn thất áp suất đầu vào và hỗ trợ bơm đạt lưu lượng thiết kế 80m³/h.

Cửa xả đẩy lưu chất ra hệ thống

Sau khi chất lỏng được giữ trong khoang kín và di chuyển đến vị trí xả, cửa xả sẽ đưa lưu chất ra ngoài theo đường ống. Với áp suất làm việc 2.0 MPa và chênh lệch áp suất 0.5 MPa, Bơm khí hóa lỏng YAB80-5 có thể duy trì lực đẩy ổn định cho hệ thống chiết nạp, trung chuyển hoặc cấp liệu hóa chất.

Động cơ YB180L-4 công suất 18.5KW

Động cơ cung cấp lực truyền động chính

Động cơ YB180L-4 công suất 18.5KW là bộ phận tạo lực cho toàn bộ hoạt động của Bơm khí hóa lỏng YAB80-5. Motor giúp rotor quay ổn định, từ đó điều khiển cánh trượt hoạt động liên tục bên trong thân bơm.

Công suất 18.5KW phù hợp với lưu lượng lớn 80m³/h, giúp bơm vận hành khỏe, đều và hạn chế quá tải trong môi trường công nghiệp.

Motor hỗ trợ vận hành an toàn trong môi trường dễ cháy nổ

Do Bơm khí hóa lỏng YAB80-5 thường dùng với LPG, amoniac lỏng, methanol, butadien và các chất dễ bay hơi, động cơ đi kèm cần đảm bảo khả năng vận hành an toàn. Sự ổn định của motor giúp giảm rung động, giảm nóng máy và bảo vệ các bộ phận làm kín.

Điều này góp phần hạn chế rò rỉ và nâng cao độ an toàn cho hệ thống bơm chuyển hóa chất lỏng.

Cụm trục và bộ phận truyền động

Trục bơm truyền lực từ motor đến rotor

Trục bơm có nhiệm vụ truyền lực quay từ động cơ sang rotor. Đây là chi tiết chịu tải cơ học liên tục trong quá trình bơm vận hành. Nếu trục hoạt động ổn định, rotor và cánh trượt sẽ quay đều hơn.

Với tốc độ quay 780r.P.m, cụm trục của Bơm khí hóa lỏng YAB80-5 cần có độ đồng tâm tốt để hạn chế rung động, giảm mài mòn và bảo vệ phớt làm kín.

Bộ phận truyền động giúp bơm chạy đều

Sự đồng bộ giữa động cơ, trục và rotor giúp Bơm khí hóa lỏng YAB80-5 duy trì chuyển động ổn định. Khi truyền động đều, bơm hạn chế hiện tượng giật dòng, sốc áp hoặc rung lắc trong hệ thống đường ống.

Kết cấu làm kín tổng thể của Bơm khí hóa lỏng YAB80-5

Làm kín thân bơm

Thân bơm, vòng đệm, cánh trượt và phớt làm kín phối hợp với nhau để tạo nên kết cấu kín. Đây là yếu tố quan trọng nhất khi bơm vận chuyển các chất lỏng dễ bay hơi.

Kết cấu làm kín tốt giúp Bơm khí hóa lỏng YAB80-5 hạn chế rò rỉ LPG, amoniac lỏng, methanol và các dung môi hóa chất ra ngoài môi trường.

Làm kín trong quá trình chịu áp

Khi bơm làm việc ở áp suất 2.0 MPa, hệ thống làm kín phải chịu áp lực liên tục. Nhờ vỏ bơm chắc chắn, bề mặt gia công nhẵn, cánh trượt bền và vòng đệm kín, Bơm khí hóa lỏng YAB80-5 có thể duy trì áp suất ổn định trong quá trình vận hành.

Khám phá chi tiết cấu tạo dòng Bơm khí hóa lỏng YAB80-5 cho thấy đây là thiết bị được thiết kế chuyên dụng cho các hệ thống vận chuyển chất lỏng dễ bay hơi. Cấu tạo chính gồm vỏ bơm gang hợp kim chịu mài mòn, rotor, cánh trượt, vòng đệm, phớt làm kín, cửa hút xả 4 inch, trục truyền động và động cơ YB180L-4 công suất 18.5KW.

Nhờ kết cấu chắc chắn, khả năng làm kín mạnh mẽ, cơ chế cánh trượt ổn định và khả năng chịu áp suất làm việc 2.0 MPa, Bơm khí hóa lỏng YAB80-5 đáp ứng tốt nhu cầu vận chuyển LPG, amoniac lỏng, methanol, etylen oxit, butadien và nhiều loại dung môi hóa chất dễ bay hơi trong môi trường công nghiệp chuyên dụng.

Tìm hiểu nguyên lý vận hành của dòng Bơm khí hóa lỏng YAB80-5 trong thực tế

Bơm khí hóa lỏng YAB80-5 vận hành theo cơ chế cánh trượt

Bơm khí hóa lỏng YAB80-5 là dòng bơm chuyên dùng để vận chuyển các chất lỏng dễ bay hơi như LPG, amoniac lỏng, metanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Trong thực tế, thiết bị hoạt động dựa trên nguyên lý cánh trượt quay trong buồng bơm, tạo ra quá trình hút và xả liên tục.

Khi motor YB180L-4 công suất 18.5KW truyền động cho trục bơm, rotor bên trong bắt đầu quay với tốc độ 780r.P.m. Các cánh trượt di chuyển theo rotor, liên tục tạo ra các khoang chứa chất lỏng để hút môi chất vào và đẩy môi chất ra khỏi bơm.

Chu trình hút của Bơm khí hóa lỏng YAB80-5

Tạo vùng áp suất thấp tại cửa hút

Khi rotor quay, thể tích giữa các cánh trượt và thành buồng bơm dần mở rộng tại khu vực cửa hút. Sự mở rộng này tạo ra vùng áp suất thấp, giúp chất lỏng dễ bay hơi được hút vào bên trong buồng bơm.

Nhờ đường kính hút xả 4 inch, Bơm khí hóa lỏng YAB80-5 có khả năng tiếp nhận dòng chất lỏng lớn, phù hợp với các hệ thống cần bơm chuyển lưu lượng cao.

Hút môi chất ổn định, hạn chế ngắt dòng

Trong thực tế vận hành, dòng hút cần được duy trì đều để tránh tụt áp, rung đường ống hoặc giảm lưu lượng. Cơ chế cánh trượt của Bơm khí hóa lỏng YAB80-5 giúp quá trình hút diễn ra liên tục theo từng vòng quay, hạn chế tình trạng hụt dòng khi bơm LPG, amoniac lỏng hoặc metanol.

Chu trình xả của Bơm khí hóa lỏng YAB80-5

Nén và đẩy chất lỏng ra cửa xả

Sau khi chất lỏng được hút vào, rotor tiếp tục quay đưa môi chất di chuyển đến khu vực cửa xả. Lúc này, thể tích khoang chứa dần thu nhỏ lại, tạo áp lực đẩy chất lỏng ra ngoài.

Với áp suất làm việc 2.0MPa và chênh lệch áp suất 0.5MPa, Bơm khí hóa lỏng YAB80-5 có thể duy trì lực xả ổn định trong hệ thống đường ống công nghiệp.

Duy trì lưu lượng lớn 80m³/h

Nhờ quá trình hút và xả diễn ra liên tục, Bơm khí hóa lỏng YAB80-5 đạt lưu lượng 80m³/h. Đây là lợi thế lớn khi thiết bị được sử dụng trong tổng kho LPG, nhà máy hóa chất, trạm chiết nạp hoặc hệ thống trung chuyển chất lỏng dễ bay hơi.

Vai trò của cánh trượt trong nguyên lý vận hành

Tạo khoang vận chuyển kín

Cánh trượt là bộ phận quan trọng nhất trong nguyên lý vận hành của Bơm khí hóa lỏng YAB80-5. Khi rotor quay, cánh trượt áp sát vào thành buồng bơm, chia không gian bên trong thành nhiều khoang vận chuyển nhỏ.

Các khoang này lần lượt thực hiện ba giai đoạn: hút chất lỏng, đưa chất lỏng di chuyển theo chiều quay và xả chất lỏng ra ngoài. Nhờ đó, bơm tạo được dòng chảy đều, ổn định và ít bị gián đoạn.

Giảm hồi lưu bên trong buồng bơm

Cánh trượt có khả năng làm kín tốt giúp hạn chế hiện tượng chất lỏng hồi ngược từ vùng áp cao về vùng áp thấp. Khi hồi lưu giảm, bơm giữ được áp suất ổn định hơn, giảm hao phí năng lượng và duy trì hiệu suất vận hành tốt hơn.

Khả năng làm kín trong quá trình vận hành thực tế

Vòng đệm hạn chế rò rỉ môi chất

Bơm khí hóa lỏng YAB80-5 thường làm việc với các môi chất dễ bay hơi và có yêu cầu an toàn cao. Vì vậy, khả năng làm kín là yếu tố rất quan trọng trong thực tế vận hành.

Vòng đệm của bơm được chế tạo với độ bền cao, chống mài mòn tốt, giúp hạn chế rò rỉ môi chất ra bên ngoài. Điều này đặc biệt cần thiết khi bơm LPG, amoniac lỏng, metanol hoặc etylen oxit.

Vỏ bơm gang hợp kim hỗ trợ độ kín

Vỏ bơm được làm bằng gang hợp kim chịu mài mòn mật độ cao, bề mặt sau gia công có độ nhẵn tốt. Kết cấu này giúp cánh trượt và vòng đệm hoạt động ổn định, đồng thời hạn chế thất thoát áp suất trong buồng bơm.

Sự phối hợp giữa motor và đầu bơm

Motor 18.5KW tạo lực kéo ổn định

Motor YB180L-4 công suất 18.5KW được lựa chọn phù hợp với lưu lượng 80m³/h và áp suất làm việc 2.0MPa của Bơm khí hóa lỏng YAB80-5. Trong thực tế, motor đủ mạnh giúp rotor quay đều, không bị hụt lực khi bơm vận hành liên tục.

Sự ổn định của motor giúp chu trình hút xả diễn ra đều hơn, hạn chế rung động, giảm nóng máy và bảo vệ toàn bộ cụm bơm.

Tốc độ quay 780r.P.m giúp cân bằng hiệu suất

Tốc độ quay 780r.P.m giúp Bơm khí hóa lỏng YAB80-5 cân bằng giữa khả năng tạo lưu lượng và độ ổn định khi vận hành. Tốc độ này đủ để duy trì dòng chảy lớn, nhưng vẫn giúp hạn chế mài mòn quá nhanh ở cánh trượt và vòng đệm.

Nguyên lý vận hành thực tế trong hệ thống công nghiệp

Bơm chuyển từ bồn chứa sang đường ống

Trong các hệ thống LPG, hóa chất hoặc dầu khí, Bơm khí hóa lỏng YAB80-5 thường được lắp giữa bồn chứa và hệ thống đường ống. Khi khởi động, bơm hút môi chất từ bồn chứa, sau đó đẩy qua đường ống đến khu vực chiết nạp, xe bồn hoặc thiết bị sản xuất.

Duy trì áp suất và lưu lượng trong dây chuyền

Trong quá trình vận hành, bơm không chỉ có nhiệm vụ di chuyển chất lỏng mà còn phải giữ dòng chảy ổn định. Nhờ áp suất làm việc 2.0MPa, chênh lệch áp suất 0.5MPa và cơ chế cánh trượt kín, Bơm khí hóa lỏng YAB80-5 giúp hạn chế tụt áp, giật dòng và rò rỉ môi chất.

Lợi ích từ nguyên lý vận hành của Bơm khí hóa lỏng YAB80-5

Vận chuyển chất lỏng dễ bay hơi hiệu quả

Nguyên lý cánh trượt giúp bơm hút và xả liên tục, phù hợp với các chất lỏng dễ bay hơi như LPG, amoniac lỏng, metanol, benzen thô và etylen oxit.

Duy trì dòng chảy ổn định

Chu trình vận hành đều giúp bơm giảm dao động áp suất, hạn chế rung đường ống và bảo vệ thiết bị trong dây chuyền.

Giảm thất thoát môi chất

Khả năng làm kín tốt giúp hạn chế rò rỉ, giảm hao hụt nguyên liệu và nâng cao độ an toàn khi vận hành.

Phù hợp với hệ thống lưu lượng lớn

Với lưu lượng 80m³/h và đường kính hút xả 4 inch, Bơm khí hóa lỏng YAB80-5 đáp ứng tốt các hệ thống công nghiệp cần bơm chuyển nhanh, mạnh và liên tục.

Nguyên lý vận hành của dòng Bơm khí hóa lỏng YAB80-5 trong thực tế dựa trên cơ chế cánh trượt quay liên tục trong buồng bơm, tạo ra chu trình hút và xả ổn định. Khi motor 18.5KW truyền động cho rotor quay với tốc độ 780r.P.m, các cánh trượt tạo khoang hút, vận chuyển và đẩy chất lỏng ra ngoài với lưu lượng 80m³/h.

Nhờ áp suất làm việc 2.0MPa, chênh lệch áp suất 0.5MPa, đường kính hút xả 4 inch, khả năng làm kín tốt và vật liệu bền bỉ, Bơm khí hóa lỏng YAB80-5 vận hành hiệu quả trong các hệ thống LPG, amoniac lỏng, metanol, hóa chất, dầu khí, dược phẩm và luyện kim.
