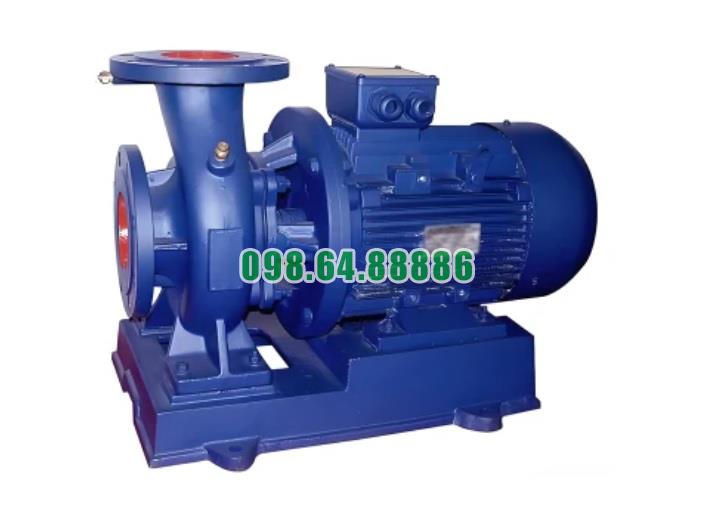

Bơm li tâm trục ngang SLW80-ISW80-250-I đẩy cao 54m và hút sâu 4.5m vật liệu bằng thép không gỉ IHWB
Bơm ly tâm trục ngang SLW80-ISW80-250-I, với khả năng đẩy cao 54m và hút sâu 4.5m, sử dụng vật liệu bằng thép không gỉ IHWB có những đặc điểm nổi bật về cấu trúc, khả năng chịu lực và ứng dụng linh hoạt. Dưới đây là các điểm chi tiết về thiết kế và vật liệu của bơm:
1. Vật liệu thép không gỉ IHWB
- Thép không gỉ IHWB là loại vật liệu có độ bền cao, khả năng chống ăn mòn tốt, đặc biệt trong môi trường tiếp xúc với nước và hóa chất nhẹ. Loại thép này phù hợp với các ứng dụng công nghiệp yêu cầu độ bền cao, khả năng chịu áp lực và duy trì tính toàn vẹn của bơm trong suốt quá trình vận hành.
- Khả năng chống ăn mòn: Thép không gỉ IHWB có khả năng chống ăn mòn do nước, muối và các hóa chất có tính ăn mòn nhẹ. Điều này giúp bơm SLW80-ISW80-250-I có thể hoạt động trong các môi trường khắc nghiệt, chẳng hạn như nước thải, nước muối, hoặc nước có chứa tạp chất mà không bị hao mòn nhanh chóng.
2. Khả năng đẩy cao 54m
- Cột áp tối đa 54m: Bơm có thể đẩy nước lên độ cao tối đa 54 mét, điều này rất phù hợp cho các hệ thống cấp nước cho tòa nhà cao tầng, hệ thống chữa cháy, và các ứng dụng công nghiệp khác yêu cầu áp suất nước lớn để cung cấp nước cho các khu vực cao hơn.
- Cánh bơm và thân bơm bằng thép không gỉ: Với vật liệu thép không gỉ IHWB, cánh bơm và thân bơm được thiết kế để chịu được áp lực lớn trong quá trình đẩy nước lên cao. Điều này đảm bảo bơm duy trì được hiệu suất ổn định, giảm thiểu tình trạng hư hỏng do áp suất và lực ma sát.
3. Khả năng hút sâu 4.5m
- Độ hút sâu 4.5m: Khả năng hút sâu lên tới 4.5 mét giúp bơm có thể hút nước từ các bể chứa sâu, hồ chứa, hoặc giếng. Thiết kế này phù hợp với nhiều ứng dụng trong công nghiệp và dân dụng, đặc biệt là các hệ thống cấp nước từ nguồn nước sâu.
- Vật liệu chống mài mòn: Thép không gỉ IHWB đảm bảo độ bền của bơm khi hút nước từ độ sâu này, chống lại sự mài mòn từ tạp chất và cặn bẩn có trong nước.
4. Cánh bơm và trục bơm bằng thép không gỉ IHWB
- Cánh bơm (Impeller): Cánh bơm được chế tạo từ thép không gỉ IHWB có khả năng chịu lực tốt và chống ăn mòn, đảm bảo hiệu suất cao trong việc tạo ra lực ly tâm, giúp nước được hút và đẩy một cách hiệu quả. Cánh bơm được thiết kế tối ưu để tăng cường khả năng đẩy nước lên độ cao 54m và hút sâu 4.5m mà không gặp trở ngại.
- Trục bơm (Shaft): Trục bơm cũng được làm từ thép không gỉ IHWB, có độ bền cơ học cao và khả năng chịu xoắn lớn. Điều này giúp trục bơm truyền lực từ động cơ đến cánh bơm một cách hiệu quả, đồng thời chống lại sự ăn mòn từ nước và các tác nhân hóa học khác.
5. Thân bơm bằng thép không gỉ IHWB
- Chất liệu thân bơm: Thân bơm được làm từ thép không gỉ IHWB, đảm bảo độ cứng cáp, khả năng chịu áp lực cao và chống ăn mòn. Thân bơm có chức năng chứa nước và bảo vệ các bộ phận bên trong, đồng thời hướng dòng nước một cách hiệu quả từ cửa hút đến cánh bơm và sau đó ra khỏi cửa xả.
- Thiết kế chắc chắn: Vật liệu thép không gỉ giúp thân bơm có khả năng chống chịu với sự thay đổi áp suất và các yếu tố bên ngoài như nhiệt độ, hóa chất, giúp bơm hoạt động ổn định trong thời gian dài.
6. Phớt cơ khí (Mechanical Seal)
- Chất liệu phớt cơ khí: Được làm từ vật liệu chống mài mòn, phớt cơ khí có nhiệm vụ ngăn chặn rò rỉ nước trong quá trình vận hành. Với khả năng chịu nhiệt và chống hóa chất tốt, phớt cơ khí giúp bảo vệ trục bơm và các bộ phận bên trong khỏi tác động của nước và hóa chất.
- Tính ổn định cao: Sử dụng thép không gỉ IHWB cho phần phớt và các bộ phận liên quan giúp tăng độ bền, giảm thiểu tình trạng rò rỉ và hư hỏng trong quá trình hoạt động.
7. Động cơ và đế bơm
- Động cơ mạnh mẽ: Động cơ của bơm SLW80-ISW80-250-I có thể cung cấp đủ năng lượng để duy trì lưu lượng lớn (36.1 L/s hoặc 130 m³/h) trong khi vẫn đảm bảo khả năng đẩy nước lên cao và hút nước từ độ sâu. Động cơ được thiết kế để hoạt động liên tục với hiệu suất cao mà không bị quá nhiệt.
- Đế bơm (Base Plate): Đế bơm được làm từ vật liệu chắc chắn, thường là gang hoặc thép, có khả năng chống rung và giữ ổn định cho toàn bộ hệ thống. Đế bơm giúp giảm thiểu rung động và tiếng ồn khi bơm hoạt động, đồng thời bảo vệ bơm khỏi tác động từ môi trường làm việc.
8. Cửa hút và cửa xả
- Cửa hút ngang: Được thiết kế nằm ngang, cửa hút giúp hút nước từ các bể chứa hoặc nguồn cấp một cách dễ dàng, đặc biệt là khi nguồn nước ở độ sâu 4.5m. Thiết kế này giúp tối ưu hóa dòng chảy và giảm tổn thất áp suất khi nước đi vào bơm.
- Cửa xả thẳng đứng: Cửa xả được thiết kế để đẩy nước lên theo hướng thẳng đứng, giúp tối đa hóa khả năng đẩy nước lên độ cao 54m. Thiết kế này giúp bơm đạt hiệu quả cao nhất trong các ứng dụng cần đẩy nước lên cao, như cấp nước cho các tòa nhà cao tầng hoặc hệ thống phòng cháy chữa cháy.
9. Tính năng vượt trội của vật liệu thép không gỉ IHWB
- Khả năng chống ăn mòn vượt trội: Thép không gỉ IHWB có khả năng chống ăn mòn tốt trong các môi trường có tính khắc nghiệt như nước muối, nước thải hoặc nước có hóa chất nhẹ, giúp tăng tuổi thọ của bơm.
- Bền bỉ và an toàn: Với độ cứng cao và khả năng chịu được tác động cơ học lớn, thép không gỉ IHWB giúp bơm hoạt động bền bỉ, an toàn và ít cần bảo trì, bảo dưỡng.
Bơm ly tâm trục ngang SLW80-ISW80-250-I với khả năng đẩy cao 54m và hút sâu 4.5m, sử dụng vật liệu thép không gỉ IHWB, mang lại hiệu quả cao trong các ứng dụng yêu cầu lưu lượng lớn, áp suất cao và độ bền lâu dài. Vật liệu thép không gỉ IHWB giúp bơm chống ăn mòn, chịu được môi trường làm việc khắc nghiệt và đảm bảo tuổi thọ dài hạn, đặc biệt phù hợp cho các ứng dụng công nghiệp và dân dụng đòi hỏi khả năng vận hành liên tục và ổn định

Bơm li tâm trục ngang SLW80-ISW80-250-I đẩy cao 54m và hút sâu 4.5m sử dụng tưới vườn, điều áp chữa cháy, vận chuyển xa, sưởi ấm, thông gió
Bơm ly tâm trục ngang SLW80-ISW80-250-I với khả năng đẩy cao 54m và hút sâu 4.5m là một thiết bị đa năng, phù hợp cho nhiều ứng dụng như tưới vườn, điều áp chữa cháy, vận chuyển nước xa, sưởi ấm, và thông gió. Dưới đây là cách bơm này có thể được áp dụng trong từng trường hợp:
1. Tưới vườn
Bơm SLW80-ISW80-250-I rất thích hợp cho việc tưới tiêu trong các khu vườn hoặc nông trại nhờ vào khả năng đẩy cao 54m và hút sâu 4.5m:
- Tưới tiêu đồng đều: Với lưu lượng lớn và khả năng đẩy nước xa, bơm này có thể cung cấp nước tưới đều đặn cho các vườn cây hoặc cánh đồng có diện tích lớn, đảm bảo lượng nước cần thiết cho cây trồng.
- Phù hợp với hệ thống tưới phun mưa: Khả năng đẩy cao của bơm giúp điều chỉnh áp lực nước để sử dụng trong các hệ thống tưới phun mưa, tưới nhỏ giọt hoặc tưới tự động, mang lại hiệu quả cao trong việc cung cấp nước cho cây trồng.
- Bơm từ nguồn nước xa: Nếu khu vực tưới vườn có nguồn nước ngầm hoặc ao hồ ở xa, bơm này có khả năng hút nước từ độ sâu 4.5m và đẩy nước đi xa để cung cấp đủ lượng nước cho cả khu vườn.
2. Điều áp chữa cháy
Với khả năng đẩy cao và cung cấp lưu lượng lớn, bơm SLW80-ISW80-250-I là một lựa chọn lý tưởng cho hệ thống điều áp chữa cháy:
- Cấp nước cho hệ thống cứu hỏa: Bơm có thể được tích hợp vào các hệ thống cứu hỏa trong nhà máy, tòa nhà cao tầng, hoặc các khu vực công nghiệp. Nó giúp cung cấp nước với áp lực đủ lớn để hỗ trợ hệ thống phun nước chữa cháy hoặc cấp nước cho vòi chữa cháy.
- Sử dụng trong hệ thống chữa cháy tự động: Khả năng cung cấp áp lực nước ổn định và mạnh mẽ giúp bơm này đáp ứng yêu cầu của hệ thống chữa cháy tự động, đảm bảo nước được cung cấp đầy đủ khi có sự cố cháy nổ xảy ra.
- Vận hành liên tục: Bơm có thể hoạt động ổn định trong thời gian dài để cung cấp nước cho hệ thống chữa cháy, đồng thời giảm thiểu sự cố dừng bơm khi khẩn cấp.
3. Vận chuyển nước xa
Nhờ khả năng đẩy cao và lưu lượng lớn, bơm SLW80-ISW80-250-I có thể vận chuyển nước đi xa trong các hệ thống công nghiệp hoặc nông nghiệp:
- Vận chuyển nước trong hệ thống cấp nước dài: Trong các khu vực cần cấp nước từ nguồn xa, bơm có thể đảm bảo vận chuyển nước với khoảng cách xa mà vẫn duy trì áp lực ổn định.
- Cung cấp nước cho nhiều địa điểm: Bơm có thể cung cấp nước từ các hồ chứa, sông, ao đến các vị trí xa trong nhà máy, trang trại hoặc khu dân cư.
4. Hệ thống sưởi ấm
Bơm SLW80-ISW80-250-I cũng được sử dụng trong các hệ thống sưởi ấm, nơi cần tuần hoàn nước nóng trong các tòa nhà hoặc hệ thống công nghiệp:
- Lưu thông nước nóng: Bơm giúp tuần hoàn nước nóng trong các hệ thống sưởi ấm trung tâm tại các tòa nhà lớn hoặc khu công nghiệp. Với khả năng đẩy cao, bơm này có thể đẩy nước nóng lên các tầng cao trong hệ thống.
- Hiệu quả cao cho hệ thống điều hòa nhiệt độ: Trong các hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí), bơm được sử dụng để tuần hoàn nước nóng hoặc nước lạnh, giúp duy trì nhiệt độ môi trường ổn định.
- Phù hợp với các hệ thống sưởi ấm bằng nước: Bơm này có thể được sử dụng trong các hệ thống sưởi ấm bằng nước nóng (hydronic heating), nơi nước nóng được luân chuyển qua các ống sưởi trong tòa nhà để giữ ấm các không gian.
5. Thông gió và làm mát
Ngoài sưởi ấm, bơm SLW80-ISW80-250-I còn có thể được sử dụng trong các hệ thống thông gió và làm mát:
- Hệ thống làm mát công nghiệp: Trong các nhà máy sản xuất hoặc các hệ thống cơ khí lớn, bơm này có thể bơm nước để làm mát các thiết bị hoặc máy móc, giúp ngăn chặn hiện tượng quá nhiệt.
- Điều hòa không khí: Bơm cung cấp nước cho các hệ thống làm mát và điều hòa không khí trong các tòa nhà hoặc khu công nghiệp. Khả năng đẩy cao và lưu lượng lớn của bơm đảm bảo nước làm mát được tuần hoàn liên tục và hiệu quả.
- Tích hợp vào hệ thống thông gió: Trong một số hệ thống thông gió công nghiệp hoặc nhà máy lớn, bơm nước có thể được sử dụng để giảm nhiệt độ và làm mát không khí trong hệ thống thông gió.
6. Các lưu ý khi sử dụng bơm cho các ứng dụng trên
- Lắp đặt đúng kỹ thuật: Đảm bảo bơm được lắp đặt ở vị trí phù hợp và chắc chắn để tránh rung động hoặc hư hỏng trong quá trình vận hành. Việc căn chỉnh chính xác giữa bơm và động cơ rất quan trọng để tránh ma sát không mong muốn và làm giảm tuổi thọ của bơm.
- Kiểm tra hệ thống trước khi khởi động: Đảm bảo hệ thống được kiểm tra kỹ trước khi vận hành, bao gồm việc đảm bảo cửa hút không bị tắc nghẽn và đường ống không bị rò rỉ.
- Bảo dưỡng định kỳ: Thực hiện bảo dưỡng định kỳ, kiểm tra và làm sạch các bộ phận như cánh bơm, phớt cơ khí, vòng bi để đảm bảo bơm hoạt động hiệu quả và kéo dài tuổi thọ.
- Kiểm soát áp suất và nhiệt độ: Với các ứng dụng đòi hỏi nhiệt độ và áp suất cao như hệ thống sưởi ấm hoặc điều áp chữa cháy, cần lắp đặt các thiết bị kiểm soát áp suất và cảm biến nhiệt độ để đảm bảo bơm hoạt động an toàn.
Bơm ly tâm trục ngang SLW80-ISW80-250-I với khả năng đẩy cao 54m và hút sâu 4.5m là một thiết bị đa năng, phù hợp cho nhiều ứng dụng như tưới vườn, điều áp chữa cháy, vận chuyển nước xa, sưởi ấm, và thông gió. Để đảm bảo bơm hoạt động hiệu quả và bền bỉ, cần chú ý đến việc lắp đặt đúng cách, vận hành theo đúng thông số kỹ thuật và thực hiện bảo trì định kỳ.

Điều kiện làm việc bơm li tâm trục ngang SLW80-ISW80-250-I đẩy cao 54m và hút sâu 4.5m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

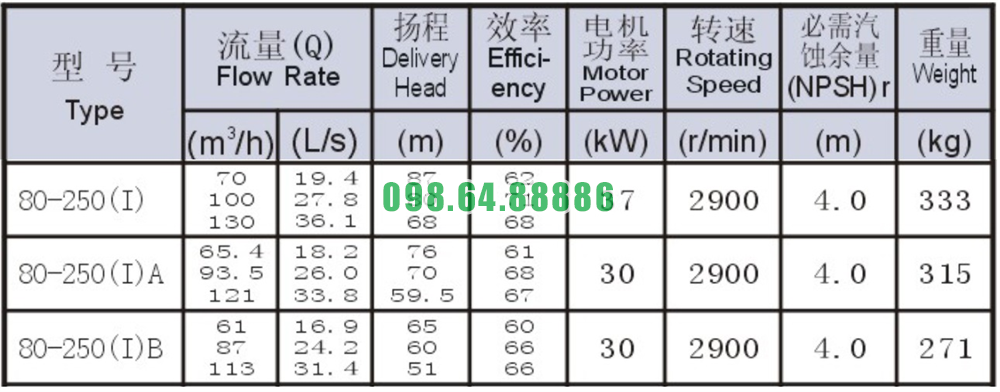

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW80-ISW80-250-I đẩy cao 54m và hút sâu 4.5m

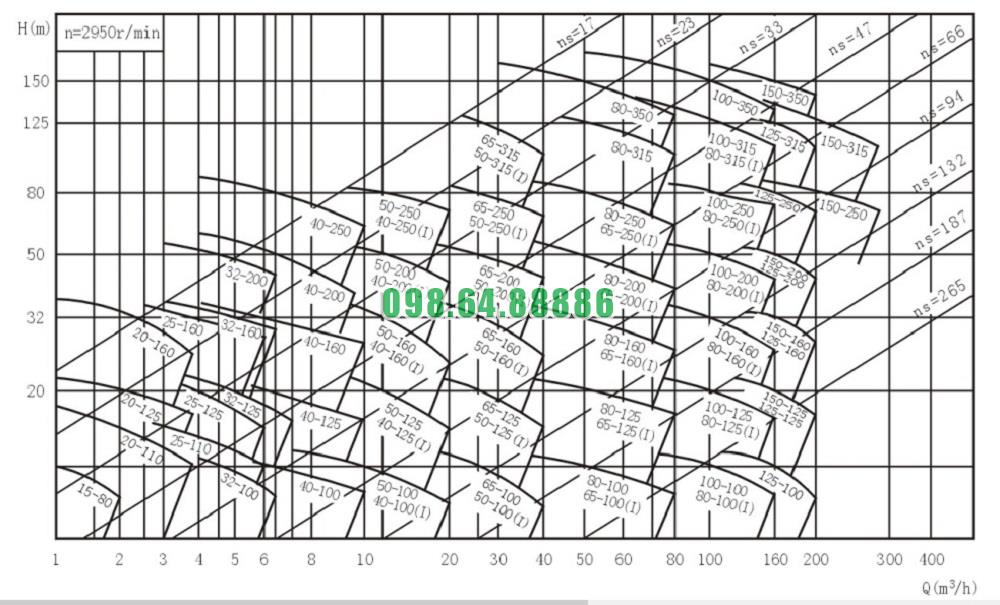

Đường cong hiệu suất bơm li tâm trục ngang SLW80-ISW80-250-I đẩy cao 54m và hút sâu 4.5m

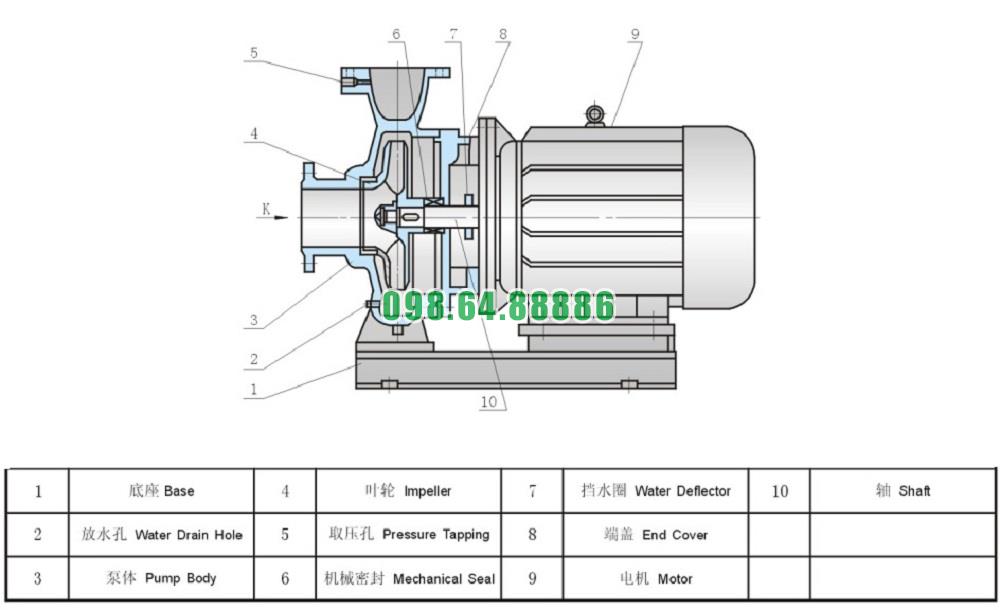

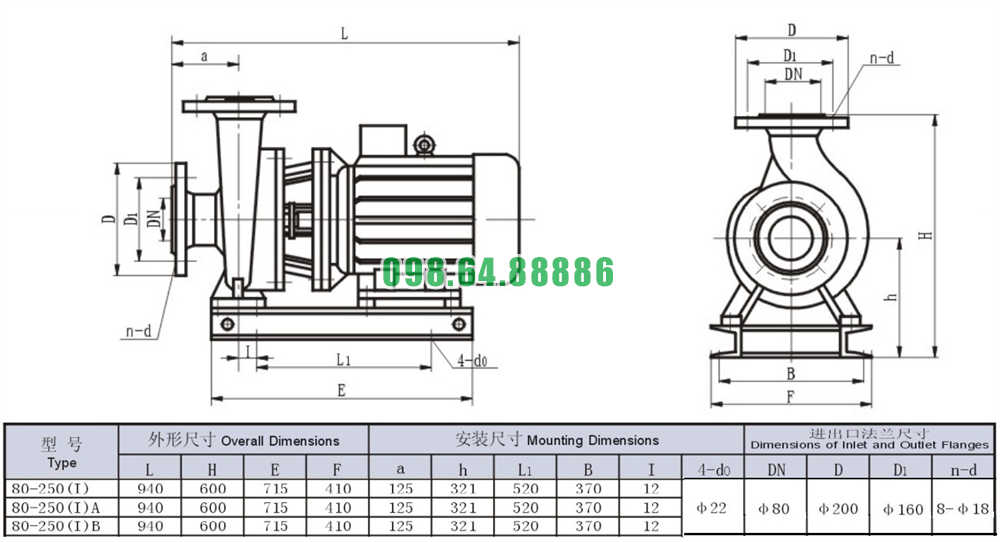

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW80-ISW80-250-I đẩy cao 54m và hút sâu 4.5m
