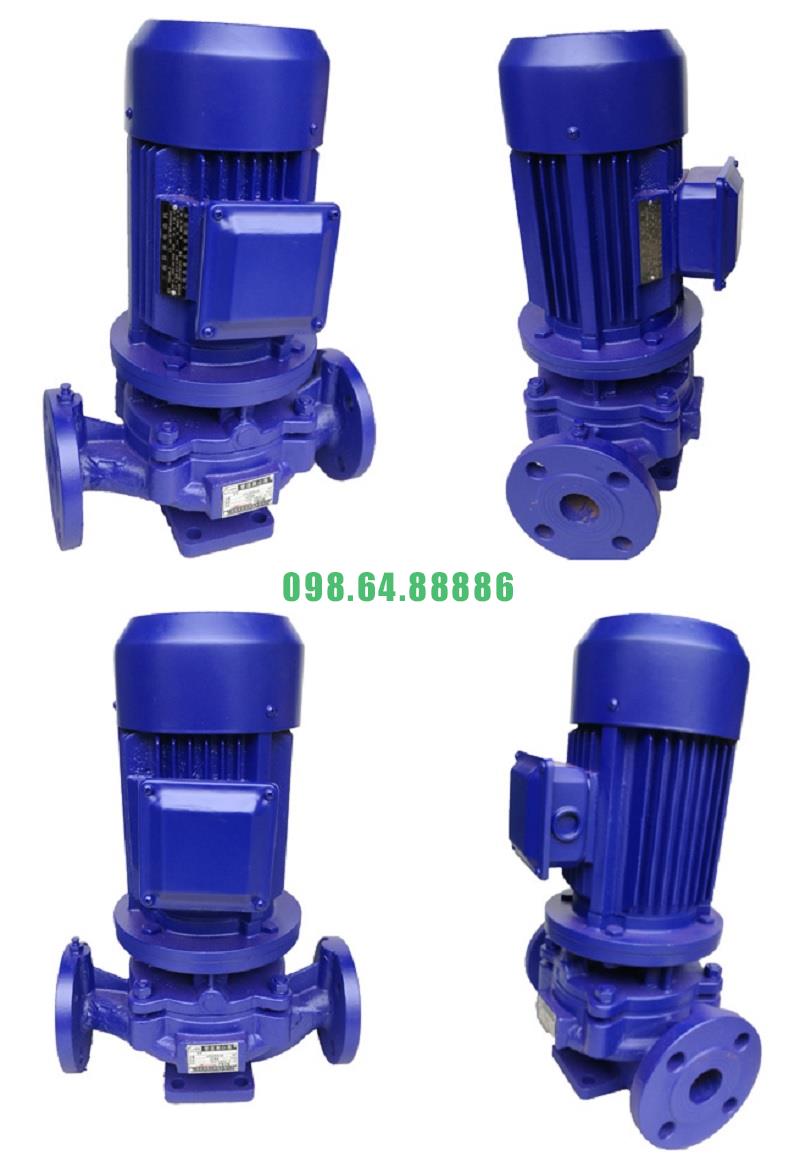

Vỏ bơm là bộ phận quan trọng bao quanh cánh bơm, đóng vai trò tạo khoang bơm và định hình dòng chảy. Với model ISG65-160, IRG65-160, vỏ bơm được thiết kế dạng xoắn ốc, kết cấu liền khối chắc chắn, tối ưu cho việc tăng áp lực dòng chảy và giảm tổn thất thủy lực.
Kiểu bố trí hút – xả đồng trục theo phương ngang (inline) giúp kết nối trực tiếp với hệ thống đường ống mà không cần thay đổi hướng dòng chảy, qua đó giảm rung động và tiết kiệm không gian lắp đặt.
Thiết kế vỏ bơm đồng tâm với trục và cánh bơm, giúp tăng độ ổn định khi vận hành và giảm hiện tượng cộng hưởng.
Vỏ bơm thông thường được đúc từ gang xám HT200 hoặc gang cầu chịu áp lực, phù hợp với nước sạch, nước nóng hoặc chất lỏng không ăn mòn. Trong các ứng dụng đặc biệt như hóa chất nhẹ hoặc môi trường có tính ăn mòn, vỏ bơm có thể được chế tạo từ inox 304 hoặc inox 316 để đảm bảo tuổi thọ lâu dài và chống oxy hóa hiệu quả.
Bề mặt trong của khoang bơm được gia công mịn, hạn chế bám cặn và tối ưu dòng chảy. Mặt ngoài được sơn phủ epoxy chống ăn mòn, chịu thời tiết khi lắp đặt ngoài trời.

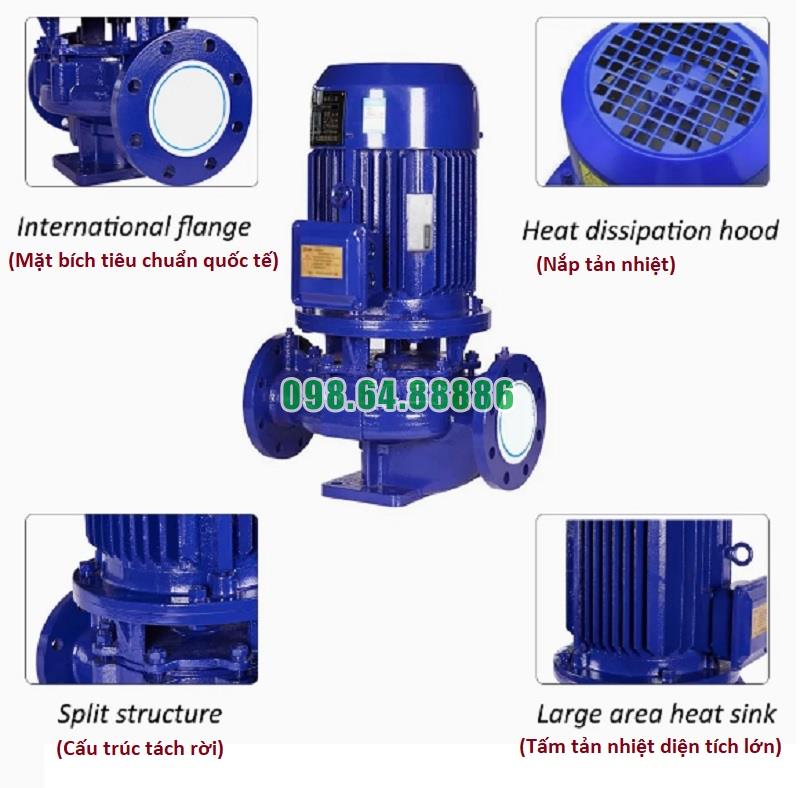

Cửa hút và cửa xả được đúc liền trên thân vỏ bơm, bố trí theo kiểu thẳng hàng giúp bơm dễ lắp nối vào đường ống hệ thống mà không cần co – cút chuyển hướng. Mặt bích chế tạo theo tiêu chuẩn JIS, DIN hoặc BS với đường kính DN65, có lỗ bulông đều và mặt bích phẳng để lắp kín bằng ron cao su hoặc gioăng chịu nhiệt.
Khoảng cách tâm – tâm của hai mặt bích được thiết kế tiêu chuẩn, giúp thay thế dễ dàng khi đổi bơm mà không cần cải tạo hệ thống đường ống.
Thân vỏ được thiết kế dày, có gân tăng cứng, giúp chịu được áp lực lên đến 1.6 MPa. Toàn bộ vỏ bơm được đúc liền khối để đảm bảo độ kín cao và loại bỏ điểm rò rỉ tiềm ẩn.
Chân đế của vỏ bơm được gia cố chắc chắn, có các lỗ bulông định vị để gắn vào nền móng hoặc giá đỡ. Thiết kế chân bơm có thể gắn thêm đệm cao su chống rung, giúp giảm dao động khi vận hành ở tốc độ cao.
Phần vỏ bơm được thiết kế với nắp tháo dễ dàng ở phần trên hoặc phần mặt bích, cho phép kỹ thuật viên tháo cánh bơm, kiểm tra trục, thay phớt mà không cần tháo toàn bộ bơm khỏi hệ thống.
Vỏ bơm sử dụng kết nối bằng bulông tiêu chuẩn, có thể tháo bằng dụng cụ cơ bản mà không cần thiết bị chuyên dụng.
Vỏ bơm được đúc chính xác bằng công nghệ hiện đại, đảm bảo tính đồng bộ cao giữa các chi tiết, tạo độ khớp hoàn hảo với trục, cánh và động cơ. Thiết kế vỏ bơm có đường nét mượt, bề mặt nhẵn, sơn màu công nghiệp đặc trưng, tạo cảm giác hiện đại, chắc chắn và chuyên nghiệp trong mọi công trình.
Phớt cơ khí là bộ phận làm kín trục quay của bơm, giúp ngăn không cho chất lỏng rò rỉ ra ngoài tại điểm tiếp giáp giữa trục bơm và thân bơm, nơi chịu tác động trực tiếp của áp suất, nhiệt độ và chuyển động quay liên tục. Trong model ISG65-160 và IRG65-160, phớt cơ khí được thiết kế đạt chuẩn, phù hợp với môi trường nước lạnh và nước nóng, đảm bảo độ kín lâu dài, dễ bảo trì.
Phớt cơ khí được lắp tại khoang làm kín giữa thân bơm và trục động cơ, ngay phía sau cánh bơm. Đây là nơi chịu áp lực thủy lực cao, nhiệt độ lớn (đặc biệt với model IRG) và cần đảm bảo độ kín tuyệt đối để bảo vệ động cơ.
Gắn cố định trên trục bơm
Quay theo trục khi bơm vận hành
Vật liệu: Graphite, Silicon Carbide hoặc Tungsten Carbide
Vai trò: Ma sát với vòng trượt tĩnh tạo thành mặt kín chính ngăn chất lỏng rò rỉ
Lắp cố định vào nắp khoang làm kín của thân bơm
Không quay
Vật liệu: Ceramic, Silicon Carbide, hoặc Carbon
Vai trò: Tạo mặt phẳng tiếp xúc với vòng quay, chịu mài mòn và giữ độ kín ổn định
Tạo lực ép đều giữa hai mặt trượt (quay và tĩnh)
Có thể là lò xo trụ, lò xo sóng hoặc nhiều lò xo nhỏ
Vật liệu: Inox 304 hoặc 316
Giữ áp lực ổn định trong suốt quá trình quay và khi có dao động trục nhẹ
Làm kín các vị trí tiếp xúc giữa các chi tiết cơ khí
Ngăn nước đi dọc theo trục hoặc rò ra ngoài
Vật liệu:
NBR: dùng cho nước lạnh, nhiệt độ ≤ 80°C
EPDM: kháng nhiệt và hóa chất nhẹ, dùng đến 110°C
Viton (FKM): chịu nhiệt cao, dùng cho nước nóng đến 120°C (dành cho IRG65-160)
Cố định các bộ phận của phớt trên trục bơm
Truyền chuyển động quay từ trục bơm sang vòng quay của phớt
Vật liệu: Inox hoặc hợp kim không gỉ
Cấu trúc đơn giản, dễ tháo lắp và thay thế
Thiết kế lắp ngoài (external mounted) giúp bảo trì nhanh mà không cần tháo toàn bộ bơm
Khả năng chịu áp suất cao, làm việc ổn định với áp lực tối đa lên tới 1.6 MPa
Linh hoạt thay đổi vật liệu theo môi chất: nước lạnh, nước nóng, nước xử lý hóa chất nhẹ
Phớt sử dụng vật liệu tiêu chuẩn như Carbon – Ceramic
Gioăng NBR hoặc EPDM
Phù hợp hệ thống cấp nước, điều hòa, tăng áp dân dụng
Phớt sử dụng Silicon Carbide – Graphite hoặc Tungsten Carbide – Tungsten Carbide
Gioăng Viton hoặc EPDM
Chịu được nhiệt độ đến 120°C, thích hợp hệ thống nước nóng tuần hoàn, sưởi công nghiệp
Phớt cơ khí trong bơm tăng áp inline model ISG65-160 và IRG65-160 được thiết kế hiện đại, cấu tạo chuẩn hóa với các vật liệu cao cấp có khả năng chống mài mòn, chịu nhiệt và áp suất tốt. Đây là bộ phận quan trọng giúp duy trì độ kín, bảo vệ trục bơm, động cơ và đảm bảo vận hành an toàn, ổn định trong suốt vòng đời của thiết bị. Việc chọn đúng loại phớt và vật liệu cấu thành theo từng model sẽ giúp tăng hiệu quả và giảm chi phí vận hành dài hạn
