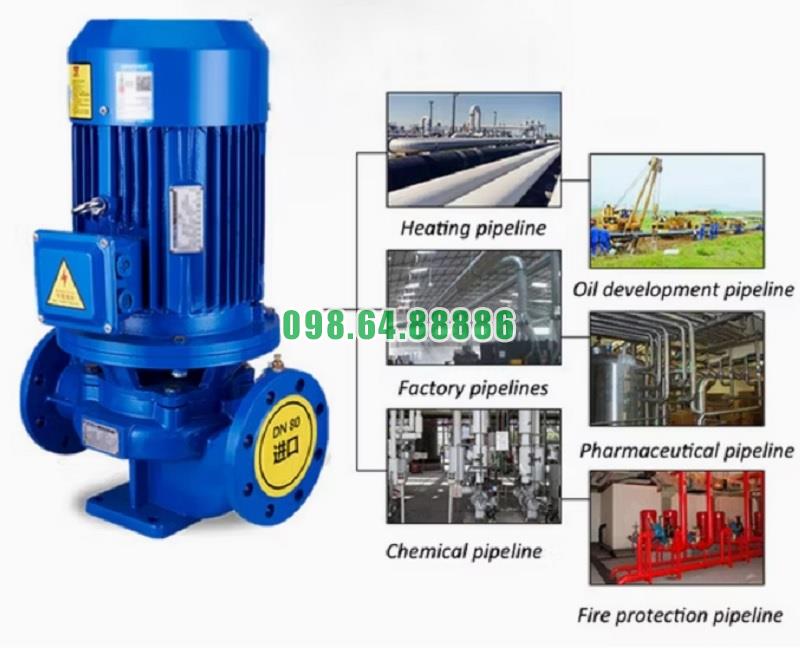

Bơm đa tầng cánh trục đứng model ISG80-160B, IRG80-160B có thân bơm được chế tạo bằng gang đúc hoặc thép hợp kim tùy môi trường sử dụng. Phần thân được thiết kế theo dạng trục đứng giúp tiết kiệm diện tích lắp đặt, phù hợp với không gian hạn chế trong các hệ thống công nghiệp và dân dụng. Thân bơm còn có các cửa hút và xả được bố trí đồng trục, giúp quá trình lắp đặt dễ dàng hơn.
Cánh bơm là bộ phận quan trọng nhất, được thiết kế theo dạng nhiều tầng cánh xếp chồng dọc trục đứng. Cấu trúc này giúp bơm đạt được cột áp cao hơn so với loại bơm một tầng cánh. Mỗi tầng cánh có hình dạng cong thủy lực chuẩn, tăng hiệu suất chuyển đổi năng lượng từ động cơ sang áp lực chất lỏng. Vật liệu chế tạo cánh thường là thép không gỉ hoặc hợp kim chống mài mòn, đảm bảo khả năng hoạt động bền bỉ trong môi trường nước sạch, nước nóng hoặc chất lỏng có độ ăn mòn nhẹ.
Trục bơm của ISG80-160B và IRG80-160B được chế tạo từ thép hợp kim cường độ cao, gia công chính xác để đảm bảo độ đồng tâm. Trục được nối trực tiếp với động cơ điện thông qua khớp nối cứng, giảm rung lắc và hạn chế hao mòn. Ngoài ra, trục bơm còn được lắp vòng bi chịu tải, giúp vận hành ổn định ngay cả khi chạy liên tục trong thời gian dài.
Hệ thống vòng bi và ổ đỡ trong bơm đa tầng cánh trục đứng được thiết kế để chịu lực hướng trục và lực hướng kính sinh ra trong quá trình bơm. Các vòng bi thường được bôi trơn bằng dầu hoặc mỡ chuyên dụng, đảm bảo giảm ma sát và kéo dài tuổi thọ cho toàn bộ hệ thống.
Bơm model ISG80-160B và IRG80-160B sử dụng phớt cơ khí (mechanical seal) để ngăn rò rỉ chất lỏng ra ngoài. Phớt làm kín được chế tạo từ vật liệu gốm, than chì hoặc cacbua vonfram, có khả năng chịu mài mòn và nhiệt độ cao. Đây là bộ phận quan trọng để duy trì hiệu suất làm việc và giảm thiểu sự cố trong quá trình vận hành.
Mỗi tầng cánh được đặt trong một buồng dẫn riêng biệt. Khi chất lỏng đi qua từng tầng, áp suất sẽ được cộng dồn, tạo ra cột áp cao. Buồng dẫn được tính toán theo nguyên lý thủy lực, đảm bảo dòng chảy ổn định và hạn chế hiện tượng xâm thực.
Bơm đa tầng cánh trục đứng ISG80-160B và IRG80-160B sử dụng động cơ điện tiêu chuẩn IP55 hoặc IP54, có khả năng chống bụi và chống nước. Động cơ thường chạy ở tốc độ 2900 vòng/phút, phù hợp cho các ứng dụng cần lưu lượng vừa và cột áp cao. Công suất động cơ thay đổi tùy theo thiết kế cụ thể, đảm bảo bơm đạt hiệu quả tối ưu.
Cấu tạo chi tiết bơm đa tầng cánh trục đứng model ISG80-160B, IRG80-160B gồm các bộ phận chính như thân bơm, cánh bơm đa tầng, trục bơm, vòng bi, phớt làm kín, buồng dẫn và động cơ điện. Sự kết hợp chặt chẽ và đồng bộ giữa các chi tiết này giúp bơm vận hành ổn định, đạt hiệu suất cao và có tuổi thọ lâu dài. Đây là loại bơm phù hợp cho những hệ thống cần cột áp lớn, như cấp nước cao tầng, hệ thống chữa cháy và công nghiệp chế biến
Phớt cơ khí là bộ phận quan trọng đảm bảo khả năng kín khít giữa buồng bơm và môi trường bên ngoài, ngăn chặn tình trạng rò rỉ chất lỏng trong quá trình vận hành. Với bơm đa tầng cánh trục đứng ISG80-160B, IRG80-160B, phớt cơ khí thường được chế tạo từ các vật liệu có độ bền cao như carbon, gốm sứ, silicon carbide (SiC) hoặc tungsten carbide (WC), kết hợp cùng vòng đàn hồi bằng cao su EPDM, NBR hoặc Viton.
Vòng tĩnh: được gắn cố định trong buồng bơm, thường bằng ceramic hoặc thép không gỉ.
Vòng quay: quay đồng trục với trục bơm, thường bằng carbon hoặc hợp kim cứng.
Lò xo: tạo lực ép duy trì sự tiếp xúc giữa hai mặt phớt.
Vòng đệm và o-ring: tăng khả năng kín khít, chống rung và chịu nhiệt.
Ngăn chặn rò rỉ nước và chất lỏng áp lực cao.
Bảo vệ trục bơm, giảm hao mòn.
Giữ ổn định áp suất trong buồng bơm, tăng hiệu suất vận hành.
Giảm thiểu thời gian bảo trì so với dùng hộp nhồi truyền thống.
Chịu được áp lực cao do cấu tạo đa tầng cánh tạo ra.
Khả năng chịu nhiệt khi bơm vận chuyển chất lỏng nóng (IRG80-160B chuyên cho nước nóng).
Độ bền cao, chống mài mòn và khả năng tự bôi trơn ở mức nhất định.
Bạc đỡ đóng vai trò hỗ trợ trục bơm, giảm ma sát và đảm bảo chuyển động quay ổn định của cánh bơm. Đặc biệt với thiết kế trục đứng, bạc đỡ càng có ý nghĩa quan trọng trong việc chịu tải trọng dọc trục và hướng kính.
Bạc đỡ hướng kính: giúp trục bơm quay đúng tâm, hạn chế lệch trục.
Bạc đỡ hướng trục: chịu tải do lực hút và lực đẩy từ nhiều tầng cánh tạo ra.
Vật liệu: đồng hợp kim, thép tôi cứng, hoặc composite chịu mài mòn. Một số trường hợp dùng bạc đỡ bôi trơn bằng nước để tăng tuổi thọ.
Giữ trục bơm ổn định trong suốt quá trình vận hành.
Hạn chế rung động, tiếng ồn và hao mòn trục.
Tăng độ đồng tâm của các tầng cánh, giúp hiệu suất thủy lực cao hơn.
Kéo dài tuổi thọ phớt cơ khí và trục bơm.
Chịu được tải trọng lớn do nhiều tầng cánh tạo áp lực cao.
Có độ cứng và khả năng chống mài mòn vượt trội.
Duy trì khả năng bôi trơn liên tục bằng nước hoặc dầu mỡ chuyên dụng.
Phớt cơ khí và bạc đỡ là hai bộ phận liên quan mật thiết: bạc đỡ giúp trục quay ổn định, hạn chế rung lắc, nhờ đó mặt phớt cơ khí không bị lệch hoặc va chạm bất thường. Ngược lại, phớt cơ khí giữ cho hệ thống bôi trơn và áp suất hoạt động ổn định, gián tiếp bảo vệ bạc đỡ khỏi hư hại sớm. Nếu bạc đỡ mòn nhanh, phớt cơ khí sẽ bị ảnh hưởng, gây rò rỉ; ngược lại nếu phớt cơ khí hỏng, chất lỏng có thể xâm nhập làm giảm tuổi thọ bạc đỡ.
Phớt cơ khí và bạc đỡ của bơm đa tầng cánh trục đứng ISG80-160B, IRG80-160B là những chi tiết quan trọng quyết định tuổi thọ, độ ổn định và hiệu suất vận hành của bơm. Phớt cơ khí đảm bảo kín khít và ngăn rò rỉ, trong khi bạc đỡ giữ cho trục bơm quay ổn định, chịu được tải trọng lớn. Việc lựa chọn đúng vật liệu, lắp đặt chuẩn xác và bảo dưỡng định kỳ hai bộ phận này sẽ giúp bơm vận hành bền bỉ, an toàn và tiết kiệm chi phí lâu dài
