Điểm nổi bật tạo nên cấu trúc đơn giản của model ISG65-315A và IRG65-315A là thiết kế hút xả đặt nằm thẳng hàng. Tức là:
Cửa hút và cửa xả nằm trên cùng một đường trục ngang, giúp dòng chất lỏng đi qua bơm theo hướng tuyến tính, không cần đổi hướng
Thiết kế này loại bỏ các khớp nối góc, co rẽ phức tạp, giúp hệ thống đường ống gọn gàng, dễ lắp đặt và dễ bảo trì
Cấu trúc inline này phù hợp với các hệ thống ống cố định, giúp rút ngắn thời gian thi công và giảm chi phí vật tư.
Toàn bộ cụm bơm được thiết kế theo phương đồng trục thẳng đứng, trong đó:
Trục bơm gắn trực tiếp vào trục motor, không cần khớp nối trung gian
Không sử dụng hộp số, bánh răng, khung truyền lực – giảm số lượng chi tiết và rủi ro hư hỏng
Giúp truyền động trực tiếp, đơn giản, hiệu quả, ít tổn hao
Kết cấu này góp phần tạo nên bộ máy gọn, ít thành phần, dễ sản xuất và dễ thay thế phụ tùng.
Cánh bơm dạng kín được đặt trực tiếp trong buồng bơm dạng xoắn ốc. Kết cấu giữa:
Cánh bơm – trục – phớt – thân vỏ đều được gia công liền khối, độ chính xác cao
Không có bộ phận chuyển hướng dòng, giúp dòng chảy di chuyển mượt, hạn chế tổn thất áp suất
Toàn bộ cụm đầu bơm có thể tháo rời theo chiều trục đứng mà không cần tháo đường ống
Điều này vừa đơn giản hóa kết cấu, vừa giúp bảo trì nhanh chóng, đặc biệt hữu ích trong không gian chật hẹp.
Hệ thống làm kín của bơm được sử dụng loại phớt cơ khí đơn hoặc kép, được bố trí đơn giản tại vùng trục xuyên qua buồng bơm:
Không cần hệ thống làm kín phụ trợ phức tạp
Dễ tháo lắp, bảo trì đơn giản với các dụng cụ thông thường
Vật liệu phớt phổ biến, dễ thay thế như SiC, graphite, TC
Tổng thể hệ làm kín gọn nhẹ, phù hợp với triết lý thiết kế đơn giản – hiệu quả.
Thân bơm ISG65-315A và IRG65-315A được đúc nguyên khối, trong đó:
Chân đế và thân vỏ gắn liền, không cần khung giá phụ
Có lỗ bắt bu-lông cố định xuống nền, dễ lắp đặt
Giảm số chi tiết cơ khí, tăng độ vững chắc
Bơm hút xả đặt nằm thẳng model ISG65-315A và IRG65-315A sở hữu cấu trúc đơn giản nhưng hiệu quả cao, với thiết kế hút – xả inline, đồng trục liền khối, ít chi tiết chuyển động và dễ bảo trì. Nhờ đó, thiết bị phù hợp cho các công trình cần lắp đặt nhanh, vận hành ổn định, chi phí bảo trì thấp và độ tin cậy lâu dài. Đây là lựa chọn tối ưu cho các hệ thống cấp nước, tuần hoàn, HVAC và công nghiệp nhẹ
Bơm ly tâm hoạt động dựa trên nguyên lý biến đổi năng lượng cơ học của động cơ thành động năng của chất lỏng, thông qua sự quay của cánh bơm. Khi trục bơm quay, cánh bơm sẽ tạo ra lực ly tâm khiến chất lỏng bị đẩy từ tâm cánh ra vành ngoài, từ đó tạo ra dòng chảy liên tục từ đầu hút đến đầu xả của bơm.
Khi động cơ điện truyền động cho trục bơm quay, cánh bơm bắt đầu quay và tạo ra vùng áp suất thấp ở trung tâm cánh. Nhờ sự chênh lệch áp suất giữa bể chứa và buồng bơm, chất lỏng sẽ bị hút vào qua cửa hút, đi vào tâm của bánh công tác (cánh bơm).
Sau khi chất lỏng được đưa vào tâm cánh bơm, lực ly tâm sinh ra bởi chuyển động quay của cánh bơm khiến chất lỏng chuyển động theo hướng từ tâm ra rìa ngoài của cánh. Tại đây, chất lỏng đạt được vận tốc lớn hơn và áp suất cũng tăng lên. Sau đó, chất lỏng đi qua vỏ bơm dạng xoắn ốc (volute), nơi vận tốc được chuyển đổi thành áp suất trước khi được đẩy ra khỏi bơm qua cửa xả.
Nhờ thiết kế hút - xả đặt nằm thẳng, dòng chảy qua bơm không bị đổi hướng nhiều như trong các loại bơm cong, giúp giảm tổn thất thủy lực, tăng hiệu quả năng lượng, đồng thời tạo điều kiện thuận lợi cho quá trình lắp đặt và vận hành trong các hệ thống đường ống tuyến tính.

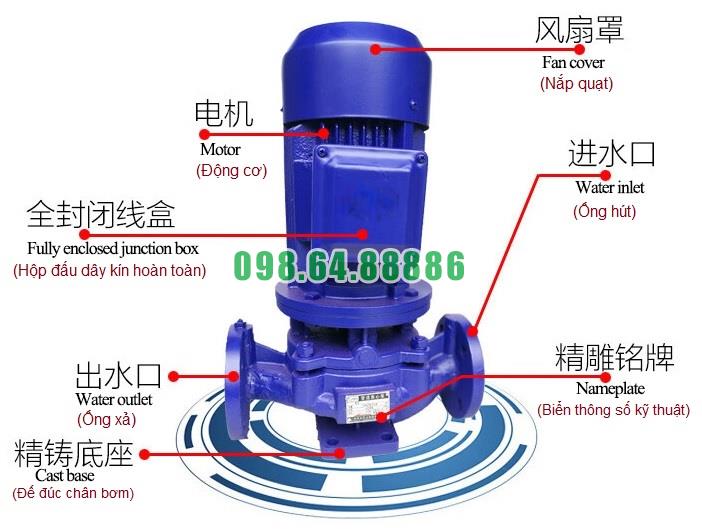

Cánh bơm (Impeller): Là bộ phận chính tạo ra lực ly tâm để vận chuyển chất lỏng.
Trục bơm (Shaft): Kết nối giữa cánh bơm và động cơ, truyền mô-men quay từ động cơ đến cánh bơm.
Vỏ bơm (Casing): Thu và dẫn hướng chất lỏng ra khỏi cánh bơm, đồng thời giúp tăng áp và bảo vệ cấu trúc bên trong.
Phớt cơ khí (Mechanical Seal): Ngăn chất lỏng rò rỉ tại điểm tiếp giáp giữa trục quay và vỏ bơm.
Lưu lượng ổn định và không bị dao động nhiều trong quá trình vận hành.
Độ ồn thấp, do cấu trúc trục thẳng đồng tâm và giảm rung động.
Tối ưu hóa truyền năng lượng, nhờ trục và cánh bơm được cân bằng tốt, giảm tổn hao cơ năng.
Nguyên lý bơm ly tâm của bơm hút xả đặt nằm thẳng model ISG65-315A, IRG65-315A là sự kết hợp hài hòa giữa nguyên lý lực ly tâm truyền thống và thiết kế hiện đại dạng trục thẳng, giúp tối ưu hiệu suất vận hành, giảm tổn thất năng lượng, đồng thời dễ dàng lắp đặt vào hệ thống đường ống hiện hữu. Đây là lựa chọn phù hợp cho các hệ thống cấp thoát nước, điều áp công trình và các ngành công nghiệp cần dòng chảy mạnh mẽ, ổn định
