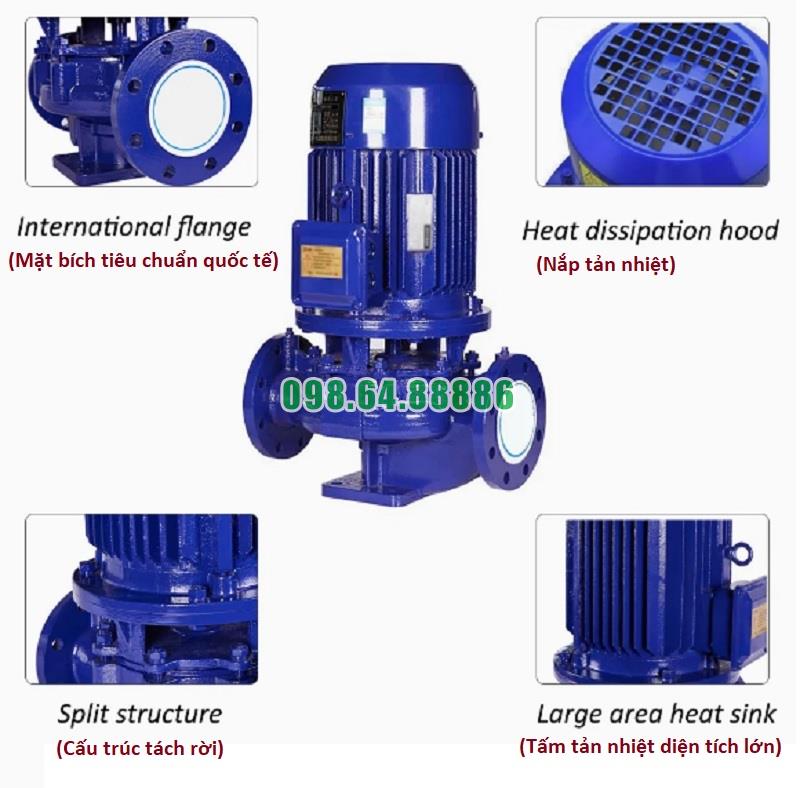

Máy bơm inline, bơm tăng áp, bơm lùa ISG80-100A, IRG80-100A 2.2kw, 10m3, 44.8m

Nguyên lý hoạt động của bơm inline model ISG80-100A, IRG80-100A

1. Cơ chế truyền động từ động cơ

Bơm ISG80-100A và IRG80-100A sử dụng động cơ điện 3 pha đặt thẳng trục với cánh bơm. Khi động cơ hoạt động, trục quay của động cơ truyền trực tiếp mô-men xoắn tới trục bơm thông qua khớp nối đồng tâm, giúp giảm tổn thất cơ học và duy trì sự cân bằng khi vận hành.

2. Nguyên lý tạo áp lực nước – Lực ly tâm

• Khi trục bơm quay, cánh bơm ly tâm cũng quay theo với tốc độ cao.

• Lực ly tâm đẩy chất lỏng từ tâm cánh bơm ra mép ngoài cánh với vận tốc lớn.

• Quá trình này làm giảm áp suất ở tâm cánh, tạo vùng áp suất thấp (chân không tương đối) để hút thêm chất lỏng từ đường ống hút vào buồng bơm.

3. Chuyển đổi năng lượng từ động năng sang áp năng

• Chất lỏng rời khỏi cánh bơm đi vào buồng xoắn (volute) hoặc ống khuếch tán.

• Tại đây, tiết diện dòng chảy tăng lên, tốc độ giảm xuống, và động năng được chuyển thành áp năng.

• Kết quả là áp suất chất lỏng tăng, cho phép nước được đẩy ra hệ thống đường ống với lực đẩy ổn định.

4. Dòng chảy thẳng hàng (inline flow)

Điểm khác biệt của bơm inline là cửa hút và cửa xả nằm thẳng hàng trên cùng một trục. Điều này giúp:

• Dòng chảy ít bị đổi hướng → giảm tổn thất áp suất.

• Giữ lưu lượng và áp lực ổn định hơn.

• Dễ dàng lắp đặt vào hệ thống đường ống hiện có.

5. Duy trì áp suất và lưu lượng

• Trong hệ thống có biến tần điều khiển, tốc độ quay của động cơ có thể thay đổi để giữ áp suất hoặc lưu lượng theo giá trị cài đặt.

• Điều này giúp tiết kiệm điện và giảm hao mòn cơ khí.

6. Chu trình hoạt động khép kín

1. Động cơ khởi động → trục bơm và cánh bơm quay.

2. Hút chất lỏng vào tâm cánh nhờ chênh lệch áp suất.

3. Gia tốc chất lỏng bằng lực ly tâm.

4. Tăng áp suất trong buồng xoắn.

5. Đẩy chất lỏng ra hệ thống đường ống.

6. Chu trình lặp lại liên tục cho đến khi bơm dừng hoạt động

Bánh công tác của bơm inline model ISG80-100A, IRG80-100A có gì khác biệt

Thiết kế tối ưu cho dòng chảy thẳng trục

Bánh công tác của ISG80-100A và IRG80-100A được thiết kế đồng tâm với đường ống hút – đẩy theo kiểu inline, giúp dòng chất lỏng di chuyển thẳng qua bơm mà không bị đổi hướng đột ngột như nhiều loại bơm trục ngang. Điều này giúp giảm tổn thất thủy lực và nâng cao hiệu suất.

Cấu tạo cánh kín, hiệu suất cao

• Bánh công tác sử dụng cánh kín (closed impeller), gồm đĩa trước, đĩa sau và cánh bơm nằm giữa.

• Thiết kế này giúp tăng áp lực, hạn chế rò rỉ nội bộ và duy trì lưu lượng ổn định, đặc biệt phù hợp cho hệ thống cấp nước áp lực cao hoặc tuần hoàn HVAC.

Vật liệu chế tạo bền bỉ

Tùy ứng dụng, bánh công tác có thể làm từ gang xám, gang cầu hoặc thép không gỉ.

• Gang xám: Phù hợp bơm nước sạch, giá thành thấp.

• Thép không gỉ: Chịu ăn mòn tốt, dùng cho nước nóng, hóa chất loãng hoặc môi trường khắc nghiệt.

Gia công chính xác và cân bằng động

Bánh công tác được gia công CNC với độ chính xác cao, cân bằng động toàn phần để giảm rung lắc và tiếng ồn khi vận hành. Điều này không chỉ tăng tuổi thọ vòng bi và phớt cơ khí mà còn giúp bơm chạy êm, tiết kiệm điện năng.

Khả năng chống xâm thực tốt

Nhờ thiết kế hình dạng cánh và góc nghiêng tối ưu, bánh công tác của ISG80-100A, IRG80-100A giảm thiểu hiện tượng xâm thực (cavitation), bảo vệ cánh bơm và duy trì hiệu quả bơm lâu dài.

Khác biệt so với nhiều dòng bơm khác

• Hướng dòng thẳng trục: Giảm độ dài đường ống và tổn thất áp lực.

• Cánh kín đồng trục: Tăng áp lực đầu ra so với cánh hở hoặc cánh bán hở.

• Độ bền cao: Khả năng làm việc liên tục 24/7 trong môi trường công nghiệp nặng mà không giảm hiệu suất nhanh chóng

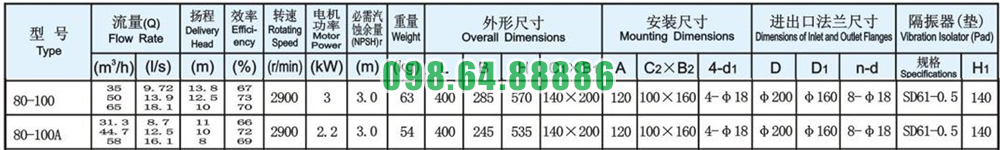

Thông số kỹ thuật và kích thước bơm model ISG80-100A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-100A

Đường cong hiệu suất bơm model ISG80-100A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-100A

Phụ kiện và kích thước lắp đặt bơm model ISG80-100A

Phương thức lắp đặt bơm model ISG80-100A
