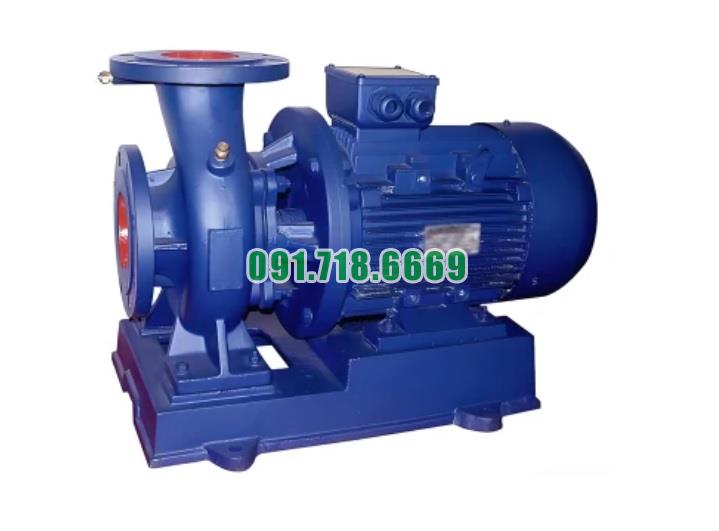

Bán bơm nước trục ngang ISW32-100

Tải báo giá
• Mã SP
: ISW32-100
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng max 5.3 m3/h hoặc 1.47 L/s, đẩy cao max 13.5m, năng xuất 47%, động cơ 0.55 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3 m, khối lượng 37 kg
Đang xử lý...


Thông tin sản phẩm

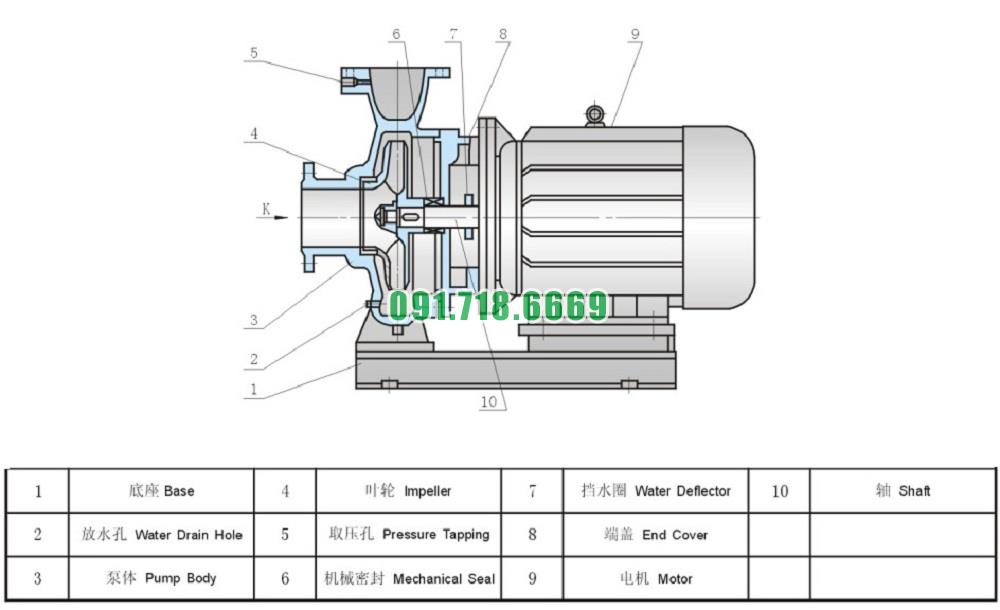

Cấu tạo và nguyên tắc hoạt động của bơm nước trục ngang ISW32-100

Bơm nước trục ngang ISW32-100 là một loại bơm li tâm, có cấu tạo và nguyên tắc hoạt động như sau:

Cấu tạo của bơm nước trục ngang ISW32-100:

  1. Thân máy: Đây là phần chính của bơm, thường được làm từ thép không gỉ để chịu được áp lực và mài mòn từ nước và các chất lỏng khác trong quá trình hoạt động.

  2. Cánh quạt (Impeller): Là bộ phận quay trong bơm, được gắn trên trục động cơ. Cánh quạt có thiết kế đặc biệt để tạo lực ly tâm khi quay, đẩy nước ra khỏi bơm và tạo ra áp suất.

  3. Trục (Shaft): Trục nối liền động cơ và cánh quạt, truyền động từ động cơ đến cánh quạt để tạo năng lượng chuyển động cho nước.

  4. Vỏ bơm (Pump casing): Bao quanh thân máy và cánh quạt, giữ nước và tạo áp suất. Vỏ bơm thường được thiết kế để tối ưu hóa hiệu suất bơm và giảm thiểu mất mát áp suất.

  5. Phốt cơ khí (Mechanical seal): Là bộ phận kín khít giữa trục và vỏ bơm, ngăn nước không được phép xâm nhập vào phần cơ khí của bơm.

  6. Động cơ (Motor): Động cơ điện được tích hợp vào bơm, cung cấp năng lượng để quay cánh quạt và tạo lực ly tâm để đẩy nước.

Nguyên tắc hoạt động của bơm nước trục ngang ISW32-100:

  1. Hút nước: Khi bơm hoạt động, cánh quạt quay xung quanh trục, tạo ra lực ly tâm. Lực ly tâm này tạo ra áp lực hút, làm cho nước từ nguồn cung cấp (như giếng, hồ chứa) chảy vào qua lỗ hút ở phía dưới của bơm.

  2. Đẩy nước: Nước sau khi được hút vào bơm sẽ được đẩy lên và qua cánh quạt, tăng áp lực và lưu lượng. Nước sau đó được đẩy qua lỗ xả ở phía trên của bơm ra ngoài, đi đến hệ thống cần sử dụng nước.

  3. Cung cấp áp suất: Bơm ISW32-100 tạo ra áp suất cao hơn so với nguồn cung cấp nước ban đầu để đáp ứng các yêu cầu sử dụng nước, chẳng hạn như hệ thống tưới tiêu, hệ thống làm mát, hoặc cung cấp nước sạch trong các ứng dụng công nghiệp và dân dụng.

  4. Điều khiển và bảo vệ: Bơm thường được điều khiển và bảo vệ bởi các thiết bị điện tử như các bộ điều khiển áp suất, cảm biến dòng điện, để đảm bảo hoạt động an toàn và hiệu quả.

Bơm nước trục ngang ISW32-100 là một lựa chọn phổ biến cho các ứng dụng cần cung cấp lưu lượng nước ổn định và áp suất cao, nhờ vào thiết kế hiệu suất cao và tính năng ứng dụng linh hoạt.

Khi nào cần sử dụng bơm nước trục ngang ISW32-100 hiệu quả

Bơm nước trục ngang ISW32-100 là một lựa chọn hiệu quả cho các ứng dụng sau:

  1. Cung cấp nước trong các công trình dân dụng: Bơm ISW32-100 có khả năng cung cấp lưu lượng nước ổn định và áp suất cao, thích hợp cho việc cung cấp nước sạch trong các tòa nhà cao tầng, khu dân cư, khách sạn, trung tâm thương mại và các công trình dân dụng khác.

  2. Ứng dụng trong nông nghiệp và tưới tiêu: Với khả năng hút sâu và đẩy nước lên cao, bơm ISW32-100 phù hợp cho các hệ thống tưới tiêu trong nông nghiệp, vườn cây, sân golf và các khu vườn lớn khác.

  3. Các ứng dụng công nghiệp: Bơm ISW32-100 được sử dụng trong các quy trình công nghiệp như hệ thống làm mát máy móc, hệ thống xử lý nước thải, hệ thống chiller, và các quy trình sản xuất khác yêu cầu cung cấp nước ổn định và áp suất cao.

  4. Hệ thống xử lý nước: Sử dụng để cung cấp nước cho các hệ thống xử lý nước thải, hệ thống lọc nước và các quy trình xử lý khác trong môi trường công nghiệp và xử lý nước.

  5. Ứng dụng trong hệ thống điều hoà không khí: Bơm ISW32-100 được sử dụng để cung cấp nước cho hệ thống điều hoà không khí trong các tòa nhà, nhà máy sản xuất và các khu công nghiệp.

  6. Ứng dụng trong các hệ thống chữa cháy: Được sử dụng để cung cấp nước cho hệ thống chữa cháy trong các tòa nhà, nhà máy và cơ sở công nghiệp để đảm bảo khả năng xử lý sự cố và bảo vệ an toàn.

Tóm lại, bơm nước trục ngang ISW32-100 là một giải pháp đa năng và hiệu quả cho các ứng dụng yêu cầu cung cấp nước với lưu lượng lớn, áp suất cao và đáp ứng các tiêu chuẩn về hiệu suất và bền bỉ trong môi trường khắc nghiệt

Điều kiện làm việc bơm nước trục ngang ISW32-100


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

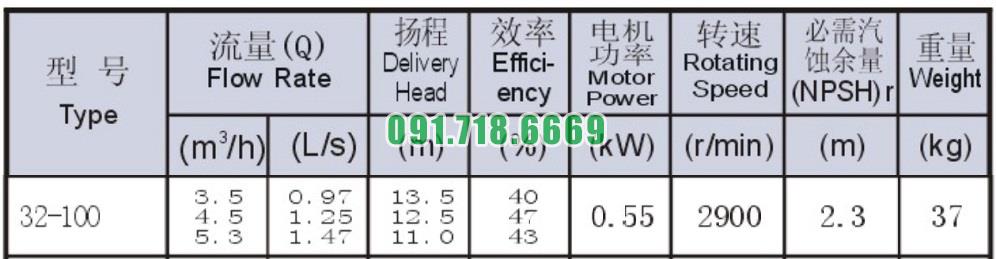

Bảng thông số kỹ thuật bơm nước trục ngang ISW32-100

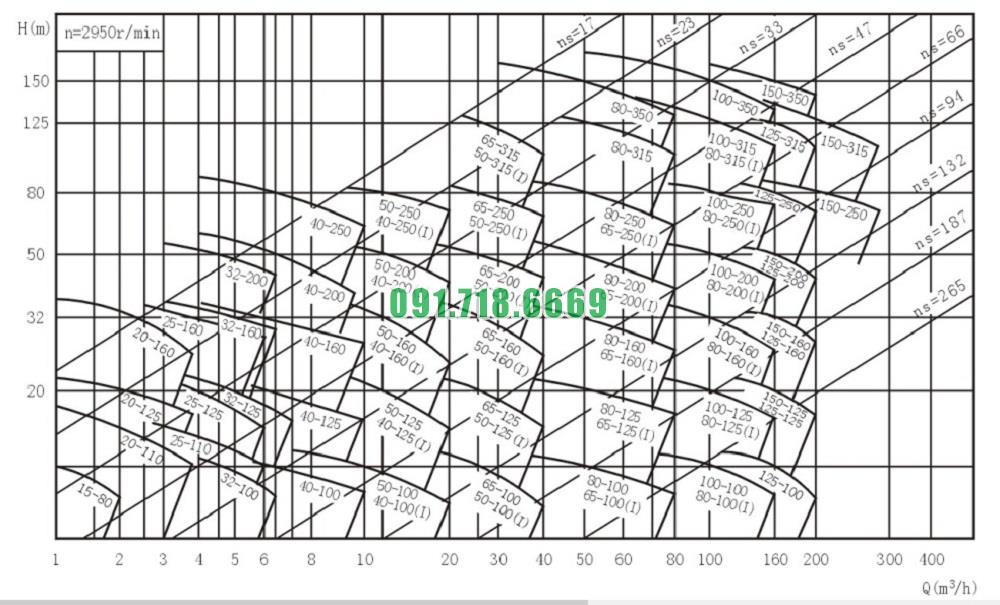

Đường cong hiệu suất bơm nước trục ngang ISW32-100

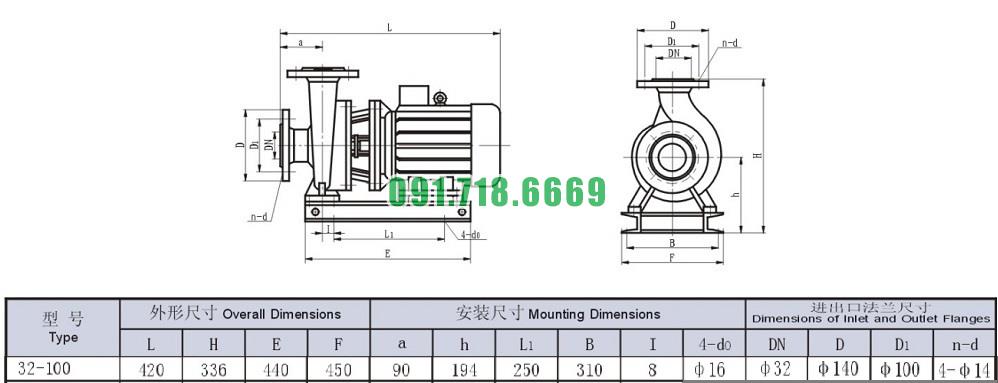

Bản vẽ cấu tạo và kích thước bơm nước trục ngang ISW32-100
