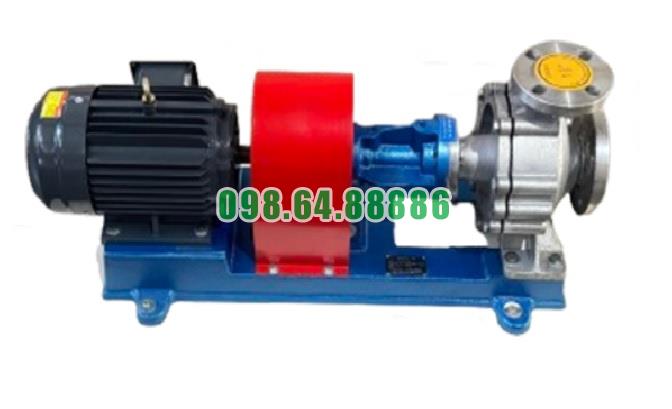

Bơm dầu truyền nhiệt trục ngang RY20-20-125 lưu lượng 1.5 m3/h, cột áp 22 m, công suất 0.75 kW, tốc độ 2800 vòng/phút

Nguyên lý lực ly tâm trong quá trình vận hành Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 hoạt động theo nguyên lý bơm ly tâm, trong đó chuyển động quay của bánh công tác tạo ra tác động ly tâm làm dầu truyền nhiệt di chuyển từ vùng tâm bánh công tác ra phía ngoài. Quá trình này diễn ra liên tục khi bơm vận hành ở tốc độ khoảng 2.800 vòng/phút, giúp tạo dòng dầu với lưu lượng khoảng 1,5 m³/h và cột áp 22 m tại điểm làm việc thiết kế.

Lực ly tâm xuất hiện khi bánh công tác quay

Khi động cơ hoạt động, mô-men quay được truyền qua trục đến bánh công tác của Bơm dầu truyền nhiệt RY20-20-125. Bánh công tác bắt đầu quay với tốc độ cao và kéo dầu nằm trong các rãnh cánh chuyển động theo.

Dầu không chỉ quay quanh tâm mà đồng thời được dẫn từ khu vực gần tâm bánh công tác về phía mép ngoài. Trong cách mô tả kỹ thuật thông dụng của bơm ly tâm, hiện tượng dầu có xu hướng chuyển động ra phía ngoài này được gọi là tác động của lực ly tâm.

Dầu đi vào khu vực tâm bánh công tác

Tâm bánh công tác là điểm bắt đầu của dòng dầu

Dầu truyền nhiệt từ đường hút đi vào khu vực trung tâm của bánh công tác RY20-20-125.

Tại đây, bán kính quay còn nhỏ và dầu bắt đầu nhận năng lượng từ các cánh bơm đang chuyển động. Khi bánh công tác tiếp tục quay, cánh bơm dẫn dầu theo chuyển động quay và đưa dầu ngày càng xa tâm trục.

Đây là giai đoạn đầu tiên hình thành quá trình ly tâm bên trong bơm.

Dầu được gia tốc từ tâm ra mép ngoài

Bánh công tác truyền năng lượng cho dòng dầu

Khi dầu di chuyển dọc theo các cánh của bánh công tác, năng lượng cơ học từ động cơ được truyền sang dòng dầu.

Càng tiến gần mép ngoài bánh công tác, dầu càng có vận tốc ngoại vi lớn hơn. Dòng dầu vì thế được đẩy mạnh về phía chu vi bánh công tác trước khi thoát sang khoang dẫn của thân bơm.

Đây chính là tác động quan trọng nhất của nguyên lý lực ly tâm trong Bơm dầu truyền nhiệt RY20-20-125.

Tốc độ 2.800 vòng/phút tạo chuyển động ly tâm liên tục

Tốc độ quay đóng vai trò trực tiếp trong khả năng truyền năng lượng cho dầu.

Ở tốc độ khoảng 2.800 vòng/phút, bánh công tác RY20-20-125 liên tục tác động lên dòng dầu. Trong mỗi vòng quay, dầu mới được đưa vào gần tâm bánh công tác trong khi dầu đã nhận năng lượng được đưa ra phía ngoài.

Chu trình này diễn ra liên tục với tốc độ cao, nhờ đó tại cửa xả hình thành dòng dầu tương đối đều thay vì dòng chảy ngắt quãng.

Chuyển động ra ngoài tạo vùng áp suất thấp tại tâm bánh công tác

Khi dầu liên tục rời khỏi khu vực tâm để di chuyển ra mép ngoài, áp suất tại khu vực gần mắt hút của bánh công tác thấp hơn áp suất ở phía ngoài.

Sự chênh lệch áp suất này tạo điều kiện để lượng dầu mới từ đường hút tiếp tục đi vào Bơm dầu truyền nhiệt RY20-20-125.

Quá trình được lặp lại liên tục:

Dầu vào tâm bánh công tác → bánh công tác truyền năng lượng → dầu chuyển động ra ngoài → vùng tâm tiếp tục nhận dầu mới.

Nhờ đó, tác động ly tâm không chỉ đẩy dầu mà còn góp phần duy trì dòng dầu liên tục qua bơm.

Dầu có vận tốc cao được đưa vào thân bơm

Dòng dầu rời khỏi mép bánh công tác

Sau khi được gia tốc, dầu rời mép ngoài của bánh công tác với vận tốc tương đối cao.

Nếu chỉ có bánh công tác, phần lớn năng lượng của dầu vẫn tồn tại dưới dạng động năng. Vì vậy, thân bơm được thiết kế để tiếp nhận dòng dầu từ chu vi bánh công tác và dẫn dầu về phía cửa xả.

Động năng được chuyển thành áp suất

Sau khi rời bánh công tác, dòng dầu đi vào khoang dẫn của thân bơm. Tại đây, vận tốc dòng chảy được điều chỉnh và một phần động năng được chuyển thành áp năng.

Quá trình này giúp Bơm dầu truyền nhiệt RY20-20-125 tạo cột áp khoảng 22 m tại điểm làm việc thiết kế.

Có thể hiểu đơn giản rằng:

Bánh công tác tạo vận tốc cho dầu → thân bơm chuyển một phần vận tốc đó thành áp suất → dầu được đưa ra đường xả.

Như vậy, tác động ly tâm ở bánh công tác là cơ sở để tạo năng lượng cho dòng dầu trước khi áp suất được hình thành tại phía xả.

Bán kính bánh công tác ảnh hưởng đến tác động ly tâm

Dầu bắt đầu chuyển động từ khu vực có bán kính nhỏ gần tâm bánh công tác và tiến dần đến khu vực có bán kính lớn hơn.

Khi dầu di chuyển ra xa tâm quay, vận tốc ngoại vi tăng lên. Nhờ đó, dòng dầu nhận thêm năng lượng trước khi rời bánh công tác.

Đây là lý do thiết kế hình dạng và đường kính bánh công tác có ảnh hưởng trực tiếp đến khả năng tạo cột áp của một bơm ly tâm như RY20-20-125.

Cánh bơm định hướng chuyển động của dầu

Dầu không tự do quay hoàn toàn bên trong bánh công tác. Các cánh bơm có nhiệm vụ dẫn hướng dòng dầu từ vùng tâm ra vùng chu vi.

Trong quá trình quay, bề mặt cánh tác động lực lên dầu và làm thay đổi vận tốc cũng như hướng chuyển động của dòng chất lỏng.

Vì vậy, hiệu quả của nguyên lý ly tâm phụ thuộc trực tiếp vào việc bánh công tác quay đúng chiều thiết kế. Nếu quay ngược, cánh bơm không truyền năng lượng cho dầu theo đúng hướng mong muốn và khả năng tạo lưu lượng, cột áp sẽ giảm rõ rệt.

Lực ly tâm giúp RY20-20-125 tạo dòng dầu liên tục

Một đặc điểm quan trọng của nguyên lý lực ly tâm trên Bơm dầu truyền nhiệt RY20-20-125 là dòng dầu được vận chuyển liên tục.

Trong suốt thời gian bánh công tác quay:

• Dầu liên tục đi vào khu vực tâm.
• Cánh bơm liên tục truyền năng lượng cho dầu.
• Dầu liên tục di chuyển ra mép ngoài.
• Dầu liên tục được thu gom và đưa về cửa xả.

Nhờ đó, RY20-20-125 có thể duy trì dòng dầu tuần hoàn đều trong hệ thống thay vì vận chuyển môi chất theo từng chu kỳ riêng biệt.

Mối liên hệ giữa lực ly tâm, lưu lượng và cột áp

Tác động ly tâm do bánh công tác tạo ra là nền tảng để RY20-20-125 hình thành cả lưu lượng và cột áp.

Lưu lượng 1,5 m³/h thể hiện lượng dầu mà bơm có thể vận chuyển tại điểm làm việc thiết kế, trong khi cột áp 22 m thể hiện mức năng lượng áp suất mà bơm cung cấp cho dòng dầu.

Hai thông số này đều bắt nguồn từ quá trình bánh công tác quay, truyền năng lượng và đưa dầu từ tâm ra ngoài.

Cần hiểu đúng về “lực ly tâm” trong bơm

Trong thực tế ngành bơm, thuật ngữ lực ly tâm được sử dụng phổ biến để mô tả xu hướng chất lỏng bị đưa từ tâm bánh công tác ra phía ngoài khi bánh công tác quay.

Xét chính xác về cơ học, cánh bánh công tác tác dụng lực lên dầu để làm thay đổi hướng và vận tốc của dòng chảy; còn “lực ly tâm” là cách mô tả thuận tiện khi quan sát trong hệ quy chiếu quay cùng bánh công tác.

Dù diễn giải theo cách nào, bản chất vận hành của RY20-20-125 vẫn là bánh công tác truyền năng lượng cho dầu và dẫn dầu từ vùng tâm ra vùng chu vi.

Nguyên lý lực ly tâm trong quá trình vận hành Bơm dầu truyền nhiệt RY20-20-125 bắt đầu khi động cơ làm bánh công tác quay khoảng 2.800 vòng/phút. Dầu đi vào tâm bánh công tác, nhận năng lượng từ các cánh bơm và được đưa dần ra phía mép ngoài với vận tốc cao.

Sau khi rời bánh công tác, dòng dầu đi vào thân bơm, nơi một phần động năng được chuyển thành áp suất trước khi dầu thoát qua cửa xả. Chu trình này diễn ra liên tục, giúp Bơm dầu truyền nhiệt RY20-20-125 duy trì lưu lượng khoảng 1,5 m³/h và cột áp 22 m tại điểm làm việc thiết kế.

Sự kết hợp hoàn hảo giữa khớp nối mềm và động cơ trong Bơm dầu truyền nhiệt RY20-20-125

Trong Bơm dầu truyền nhiệt RY20-20-125, động cơ và khớp nối mềm tạo thành cụm truyền động trực tiếp quyết định khả năng truyền chuyển động từ động cơ đến trục bơm. Động cơ tạo ra mô-men quay, còn khớp nối mềm đảm nhiệm việc truyền mô-men đó đến trục bơm một cách ổn định. Sự phối hợp chính xác giữa hai bộ phận giúp bơm duy trì tốc độ quay 2.800 vòng/phút, đáp ứng lưu lượng 1,5 m³/h và cột áp 22 m.

Động cơ 0,75 kW – nguồn truyền động của Bơm dầu truyền nhiệt RY20-20-125

Động cơ công suất 0,75 kW là nguồn cung cấp chuyển động cho Bơm dầu truyền nhiệt RY20-20-125. Khi động cơ hoạt động, trục động cơ quay với tốc độ 2.800 vòng/phút và truyền mô-men sang trục bơm thông qua khớp nối mềm.

Duy trì tốc độ quay ổn định

Tốc độ quay ổn định của động cơ giúp bánh công tác duy trì khả năng tạo dòng chảy liên tục. Với RY20-20-125, tốc độ 2.800 vòng/phút phù hợp với điểm làm việc có lưu lượng 1,5 m³/h và cột áp 22 m.

Động cơ và bơm vì vậy cần được liên kết chính xác để hạn chế thất thoát trong quá trình truyền động. Khi tốc độ từ động cơ được truyền ổn định tới trục bơm, bánh công tác có thể duy trì khả năng làm việc theo đúng thông số thiết kế.

Cung cấp mô-men cho trục bơm

Động cơ không truyền chuyển động trực tiếp tới bánh công tác mà thông qua hệ thống:

Động cơ → Khớp nối mềm → Trục bơm → Bánh công tác

Trong chuỗi truyền động này, động cơ là nguồn phát động, còn khớp nối mềm là cầu nối giữa hai trục. Vì vậy, chất lượng làm việc của khớp nối ảnh hưởng trực tiếp đến khả năng khai thác công suất động cơ.

Khớp nối mềm – cầu nối giữa động cơ và trục bơm

Khớp nối mềm được bố trí giữa đầu trục động cơ và đầu trục bơm. Đây là bộ phận có nhiệm vụ tiếp nhận mô-men từ động cơ và truyền sang trục bơm.

Khác với liên kết cứng, khớp nối mềm có phần tử đàn hồi, nhờ đó quá trình truyền chuyển động giữa hai trục trở nên linh hoạt hơn.

Truyền mô-men quay ổn định

Khi động cơ đạt tốc độ làm việc, khớp nối mềm quay theo trục động cơ và đồng thời kéo trục bơm quay. Mô-men được truyền liên tục đến bánh công tác để duy trì quá trình bơm dầu.

Việc sử dụng khớp nối mềm giúp cụm động cơ – bơm có kết cấu truyền động trực tiếp, hạn chế các bộ phận trung gian phức tạp.

Hỗ trợ bù sai lệch nhỏ giữa hai trục

Trong thực tế, trục động cơ và trục bơm có thể xuất hiện sai lệch nhỏ do quá trình lắp đặt hoặc thay đổi vị trí khi thiết bị làm việc lâu dài.

Khớp nối mềm có khả năng thích nghi với một mức sai lệch nhỏ giữa hai đầu trục. Nhờ đó, chuyển động quay vẫn được truyền tương đối ổn định mà không tạo ra liên kết quá cứng giữa động cơ và bơm.

Tuy nhiên, khớp nối mềm chỉ có tác dụng hỗ trợ. Trục động cơ và trục bơm vẫn cần được căn chỉnh đồng tâm chính xác để khớp nối làm việc đúng chức năng.

Sự phối hợp giữa khớp nối mềm và động cơ trong RY20-20-125

Điểm quan trọng trong sự kết hợp giữa khớp nối mềm và động cơ trong Bơm dầu truyền nhiệt RY20-20-125 nằm ở việc mỗi bộ phận đảm nhận một chức năng riêng nhưng bổ trợ trực tiếp cho nhau.

Động cơ tạo công suất và tốc độ quay. Khớp nối mềm tiếp nhận chuyển động này và truyền sang trục bơm. Khi hai bộ phận được lựa chọn và lắp đặt phù hợp, cụm truyền động có thể duy trì chuyển động đều, hạn chế rung và giảm tác động bất lợi lên hai đầu trục.

Động cơ tạo lực – khớp nối truyền lực

Động cơ 0,75 kW tạo ra mô-men quay cần thiết. Tuy nhiên, để mô-men đến được bánh công tác, cần có khớp nối liên kết giữa trục động cơ và trục bơm.

Khớp nối mềm thực hiện nhiệm vụ này mà vẫn duy trì một mức đàn hồi nhất định giữa hai phía. Vì thế, động cơ không bị liên kết hoàn toàn cứng với trục bơm.

Sự phối hợp này giúp hệ truyền động vừa có khả năng truyền mô-men, vừa có khả năng thích nghi tốt hơn với các dao động nhỏ trong quá trình làm việc.

Khớp nối hỗ trợ giảm rung tác động lên động cơ

Khi trục bơm quay ở tốc độ cao, các dao động nhỏ từ bánh công tác, trục hoặc ổ bi có thể truyền ngược về phía động cơ. Phần tử đàn hồi trong khớp nối mềm giúp hạn chế một phần tác động trực tiếp của các dao động này.

Nhờ đó, cụm động cơ và bơm không bị liên kết như một khối cứng hoàn toàn. Đây là một trong những ưu điểm quan trọng của việc sử dụng khớp nối mềm trong hệ truyền động RY20-20-125.

Căn chỉnh đồng tâm quyết định hiệu quả kết hợp

Khớp nối mềm và động cơ chỉ có thể phối hợp tốt khi hai đầu trục được căn chỉnh đúng.

Hạn chế tải lệch lên khớp nối

Nếu trục động cơ và trục bơm lệch tâm quá nhiều, phần tử đàn hồi trong khớp nối phải biến dạng liên tục trong mỗi vòng quay. Với tốc độ 2.800 vòng/phút, tình trạng này diễn ra với tần suất rất cao.

Hậu quả có thể là khớp nối nhanh mòn, tăng rung động và giảm độ ổn định của cụm truyền động.

Vì vậy, khả năng bù sai lệch của khớp nối mềm không nên được xem là giải pháp thay thế cho việc căn chỉnh đồng tâm.

Giảm tải lên ổ bi và đầu trục

Khi động cơ và bơm được căn chỉnh chính xác, lực truyền qua khớp nối chủ yếu là mô-men xoắn cần thiết để quay trục bơm.

Ngược lại, nếu hai trục lệch nhau, khớp nối có thể tạo thêm lực hướng tâm hoặc dao động lên đầu trục. Các lực không cần thiết này sẽ tác động lên ổ bi của động cơ và bơm.

Do đó, căn chỉnh tốt giúp khớp nối mềm và động cơ trong Bơm dầu truyền nhiệt RY20-20-125 hoạt động đúng chức năng và giảm tải cơ học không mong muốn.

Khớp nối mềm giúp động cơ làm việc ổn định hơn

Động cơ 0,75 kW cần duy trì tốc độ ổn định để bảo đảm khả năng làm việc của bơm. Khi khớp nối hoạt động tốt, chuyển động từ động cơ được truyền đều đến trục bơm.

Hạn chế va đập khi truyền mô-men

Trong thời điểm khởi động, mô-men từ động cơ bắt đầu tác động lên trục bơm. Phần tử đàn hồi của khớp nối mềm có thể hấp thụ một phần tác động tức thời khi hai phía bắt đầu chuyển động.

Điều này tạo ra quá trình truyền mô-men mềm hơn so với một liên kết hoàn toàn cứng.

Duy trì khả năng truyền động liên tục

Khi bơm hoạt động ổn định, khớp nối quay liên tục cùng với trục động cơ và trục bơm. Khớp nối tốt phải duy trì khả năng truyền mô-men ở tốc độ 2.800 vòng/phút mà không xuất hiện rung bất thường, trượt hoặc biến dạng quá mức.

Đây chính là cơ sở để động cơ 0,75 kW có thể truyền công suất ổn định đến cụm bơm.

Yêu cầu đối với khớp nối mềm của RY20-20-125

Để đạt được sự kết hợp hoàn hảo giữa khớp nối mềm và động cơ trong Bơm dầu truyền nhiệt RY20-20-125, khớp nối cần phù hợp với tốc độ và công suất của động cơ.

Khả năng chịu tốc độ quay

Khớp nối phải đáp ứng tốc độ làm việc 2.800 vòng/phút. Khớp nối không phù hợp với tốc độ có thể gây rung, mòn phần tử đàn hồi hoặc làm giảm độ ổn định khi truyền động.

Khả năng truyền mô-men phù hợp

Khớp nối cần có khả năng truyền mô-men lớn hơn mô-men làm việc thực tế của động cơ. Việc lựa chọn khớp nối có hệ số dự phòng phù hợp giúp cụm truyền động làm việc ổn định hơn khi khởi động hoặc khi tải thay đổi.

Phần tử đàn hồi có độ bền tốt

Phần đàn hồi là chi tiết quan trọng tạo nên đặc tính "mềm" của khớp nối. Bộ phận này cần có độ đàn hồi và độ bền phù hợp để vừa truyền mô-men, vừa hỗ trợ hấp thụ rung động nhỏ giữa động cơ và bơm.

Kiểm tra khớp nối và động cơ để duy trì khả năng truyền động

Để cụm động cơ – khớp nối hoạt động ổn định, cần thường xuyên chú ý đến trạng thái liên kết của hai bộ phận.

Trước khi vận hành nên kiểm tra độ chắc chắn của khớp nối, tình trạng phần tử đàn hồi và khả năng quay nhẹ của cụm trục. Trong quá trình làm việc cần chú ý đến rung động, tiếng ồn và nhiệt độ tại khu vực ổ bi.

Nếu xuất hiện rung mạnh hoặc tiếng động bất thường ở vị trí khớp nối, cần kiểm tra lại độ đồng tâm giữa trục động cơ và trục bơm. Không nên tiếp tục vận hành trong thời gian dài khi khớp nối đã mòn hoặc biến dạng vì có thể ảnh hưởng trực tiếp đến cả động cơ và trục bơm.

Sự kết hợp hoàn hảo giữa khớp nối mềm và động cơ trong Bơm dầu truyền nhiệt RY20-20-125 tạo nên một hệ truyền động đơn giản nhưng hiệu quả. Động cơ công suất 0,75 kW, tốc độ 2.800 vòng/phút cung cấp nguồn chuyển động, trong khi khớp nối mềm đảm nhiệm việc truyền mô-men từ trục động cơ đến trục bơm.

Khớp nối mềm không chỉ thực hiện chức năng kết nối hai trục mà còn hỗ trợ bù sai lệch nhỏ, giảm truyền rung và hạn chế tác động đột ngột giữa động cơ với bơm. Khi hai trục được căn chỉnh chính xác và khớp nối được lựa chọn phù hợp, cụm truyền động RY20-20-125 có thể vận hành ổn định, giảm tải lên ổ bi và duy trì khả năng truyền công suất hiệu quả trong suốt quá trình hoạt động.
