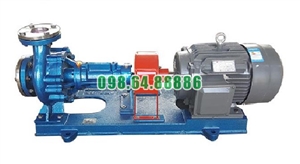

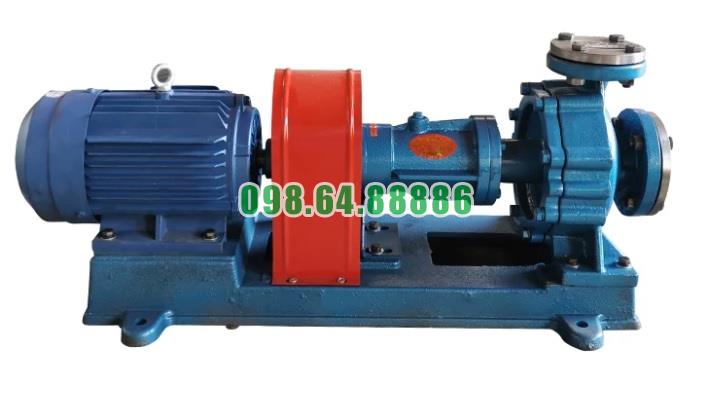

Bơm dầu truyền nhiệt RY

Cấu tạo của bơm dầu truyền nhiệt RY

Bơm dầu truyền nhiệt RY có kết cấu bơm ly tâm trục ngang, đỡ một phía, chuyên dùng để tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp. Cửa hút được bố trí theo hướng trục, còn cửa xả hướng tâm theo phương thẳng đứng.

Các bộ phận chính gồm:

• Thân bơm và nắp bơm: Tạo buồng dẫn dầu và chịu áp suất trong quá trình vận hành.
• Bánh công tác: Tạo lực ly tâm để vận chuyển và tăng áp cho dầu truyền nhiệt.
• Trục bơm: Truyền chuyển động quay từ động cơ đến bánh công tác.
• Cụm ổ bi: Đỡ, định vị trục và giúp rôto quay ổn định.
• Thân ổ trục: Chứa ổ bi cùng dầu hoặc mỡ bôi trơn.
• Bộ chèn làm kín và phớt dầu chịu nhiệt: Hạn chế dầu nóng rò rỉ theo trục bơm.
• Khớp nối mềm: Kết nối trục động cơ với trục bơm, truyền mô-men và giảm ảnh hưởng của rung động.
• Giá đỡ và bệ máy: Cố định cụm bơm – động cơ, bảo đảm độ ổn định khi làm việc.

Bơm RY sử dụng cơ chế tản nhiệt tự nhiên, không cần hệ thống làm mát bằng nước, giúp kết cấu gọn và giảm đường ống phụ.

Nguyên lý vận hành của bơm dầu truyền nhiệt RY

Bơm RY hoạt động theo nguyên lý ly tâm. Khi động cơ khởi động, mô-men được truyền qua khớp nối mềm làm trục bơm và bánh công tác quay.

Dầu truyền nhiệt đi vào tâm bánh công tác qua cửa hút. Khi bánh công tác quay, lực ly tâm đẩy dầu từ tâm ra mép ngoài, làm tăng vận tốc và áp suất của dòng dầu. Dầu sau đó đi vào buồng dẫn của thân bơm, nơi một phần động năng được chuyển thành áp năng trước khi được đẩy ra cửa xả.

Dầu nóng được đưa đến các thiết bị sử dụng nhiệt như bồn gia nhiệt, máy ép, thiết bị phản ứng hoặc bộ trao đổi nhiệt. Sau khi truyền nhiệt, dầu quay trở lại lò gia nhiệt và tiếp tục được bơm tuần hoàn trong hệ thống.

Trước khi khởi động, bơm phải được mồi đầy dầu và xả hết không khí. Khi vận chuyển dầu nóng, cần gia nhiệt bơm từ từ để các chi tiết giãn nở đồng đều, hạn chế rung động, rò rỉ và hư hỏng bộ làm kín.

Ứng dụng của bơm dầu truyền nhiệt RY

Bơm dầu truyền nhiệt RY được sử dụng để tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp, đặc biệt tại những dây chuyền cần duy trì nhiệt độ ổn định và liên tục.

Các ứng dụng phổ biến gồm:

• Tuần hoàn dầu nóng trong lò dầu tải nhiệt.
• Gia nhiệt bồn phản ứng, bồn khuấy và thiết bị trao đổi nhiệt.
• Cấp nhiệt cho máy ép, máy cán, máy đùn và khuôn gia nhiệt trong ngành nhựa, cao su.
• Gia nhiệt nồi nấu, bồn chứa và thiết bị sấy trong ngành thực phẩm, dược phẩm.
• Cấp dầu nóng cho máy sấy, trục gia nhiệt và thiết bị định hình trong ngành in, nhuộm và dệt.
• Duy trì nhiệt độ bồn chứa nhựa đường và thiết bị sản xuất vật liệu làm đường.
• Gia nhiệt máy ép gỗ, máy sấy gỗ và dây chuyền sản xuất ván công nghiệp.
• Tuần hoàn dầu nóng trong các hệ thống hóa chất, dầu khí và nhiều dây chuyền sản xuất công nghiệp khác.
