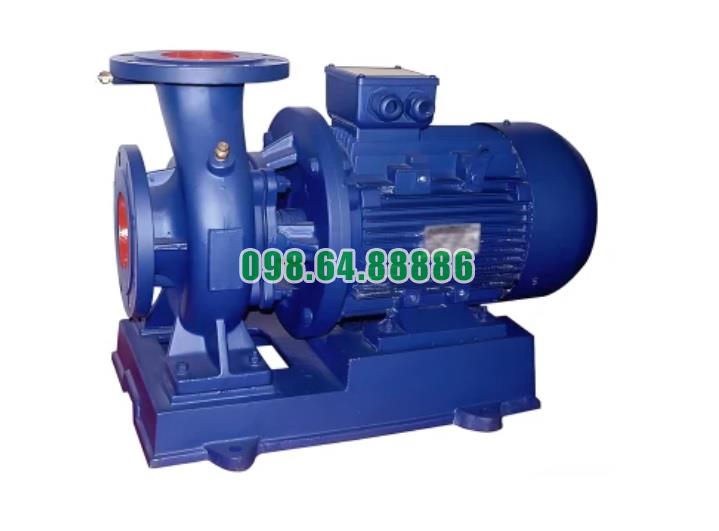

Bơm li tâm trục ngang SLW65-ISW65-200-I

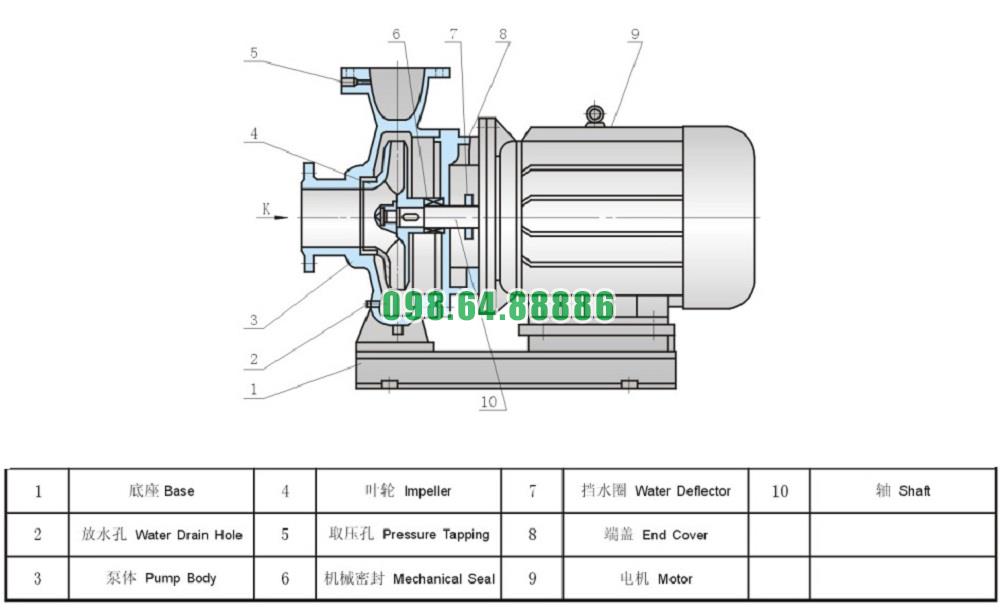

Bơm ly tâm trục ngang SLW65-ISW65-200-I bao gồm nhiều bộ phận chính như thân máy, cánh quạt, vỏ bơm, phốt cơ khí và các bộ phận khác. Mỗi bộ phận đóng vai trò quan trọng trong việc đảm bảo bơm hoạt động ổn định và hiệu quả. Dưới đây là chi tiết về các thành phần chính:

1. Thân máy (Pump Body)

Thân máy là phần chính của bơm, nơi chứa các bộ phận quan trọng khác như cánh quạt và trục bơm. Thân máy được thiết kế chắc chắn, giúp giữ cho các bộ phận bên trong bơm hoạt động ổn định. Vật liệu chế tạo thân máy thường là gang hoặc thép không gỉ, có khả năng chịu lực và chống ăn mòn tốt.

2. Cánh quạt (Impeller)

Cánh quạt là bộ phận quan trọng nhất trong bơm, có chức năng tạo ra lực ly tâm để hút và đẩy nước qua hệ thống. Cánh quạt trong bơm SLW65-ISW65-200-I thường được làm từ các vật liệu bền bỉ, có khả năng chống mài mòn, giúp đảm bảo hiệu quả bơm và tăng độ bền.

3. Vỏ bơm (Pump Casing)

Vỏ bơm là bộ phận bảo vệ các chi tiết bên trong bơm khỏi tác động từ bên ngoài và giúp điều hướng dòng nước từ cánh quạt ra ngoài. Vỏ bơm được thiết kế hình xoắn ốc, giúp tối ưu hóa dòng chảy và tăng hiệu suất hoạt động. Vật liệu chế tạo vỏ bơm thường là gang hoặc thép không gỉ, giúp chống ăn mòn và chịu được áp lực cao.

4. Phốt cơ khí (Mechanical Seal)

Phốt cơ khí là bộ phận quan trọng giúp ngăn chặn sự rò rỉ nước tại điểm kết nối giữa trục bơm và thân máy. Phốt cơ khí đảm bảo nước không bị rò rỉ ra ngoài trong khi trục bơm quay với tốc độ cao. Phốt cơ khí thường được làm từ vật liệu chống mài mòn như carbon, ceramic, hoặc thép không gỉ, đảm bảo độ bền và khả năng hoạt động ổn định trong thời gian dài.

5. Trục bơm (Pump Shaft)

Trục bơm là phần kết nối trực tiếp với động cơ, giúp truyền động lực từ động cơ đến cánh quạt. Trục bơm thường được làm từ thép không gỉ để đảm bảo khả năng chống mài mòn và chịu lực tốt. Độ đồng tâm của trục bơm cũng rất quan trọng để đảm bảo bơm hoạt động êm ái và ổn định.

6. Vòng bi (Bearings)

Vòng bi là bộ phận giúp trục bơm quay trơn tru và giảm ma sát giữa các bộ phận. Vòng bi có vai trò quan trọng trong việc tăng tuổi thọ của bơm và giảm tiếng ồn khi bơm hoạt động ở tốc độ cao. Chúng được làm từ các vật liệu chống mài mòn, đảm bảo độ bền cao và khả năng chịu tải tốt.

7. Động cơ (Motor)

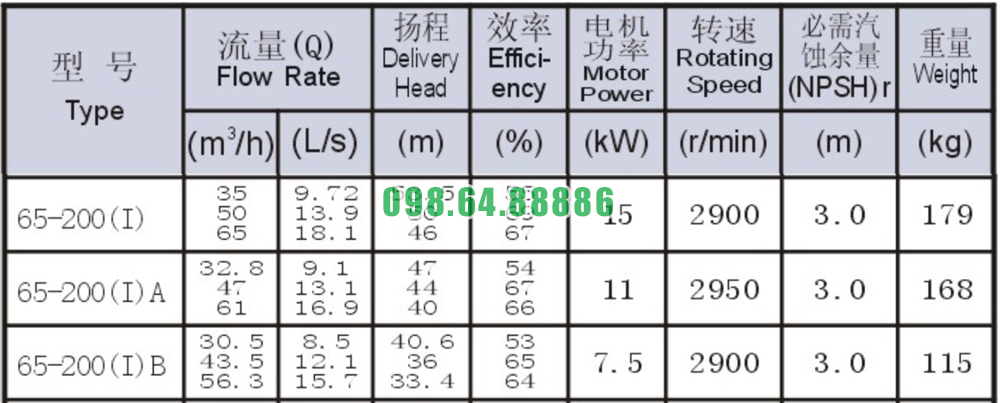

Động cơ là nguồn cung cấp năng lượng chính cho bơm, giúp quay trục bơm và cánh quạt. Động cơ được thiết kế để cung cấp đủ công suất cho bơm hoạt động hiệu quả. Động cơ của bơm SLW65-ISW65-200-I có công suất 15 kW, cung cấp đủ lực để đẩy nước với lưu lượng và áp suất lớn.

8. Vòng đệm (Gaskets)

Vòng đệm được lắp đặt tại các điểm kết nối giữa các bộ phận để ngăn chặn sự rò rỉ nước hoặc chất lỏng ra ngoài. Vòng đệm thường được làm từ cao su hoặc các vật liệu chống chịu nhiệt độ và áp suất cao.

Bơm ly tâm trục ngang SLW65-ISW65-200-I bao gồm các bộ phận quan trọng như thân máy, cánh quạt, vỏ bơm, phốt cơ khí, trục bơm, vòng bi và động cơ. Mỗi bộ phận đóng vai trò quan trọng trong việc đảm bảo hiệu quả vận hành của bơm, giúp bơm hoạt động bền bỉ và hiệu quả trong các ứng dụng công nghiệp và dân dụng.

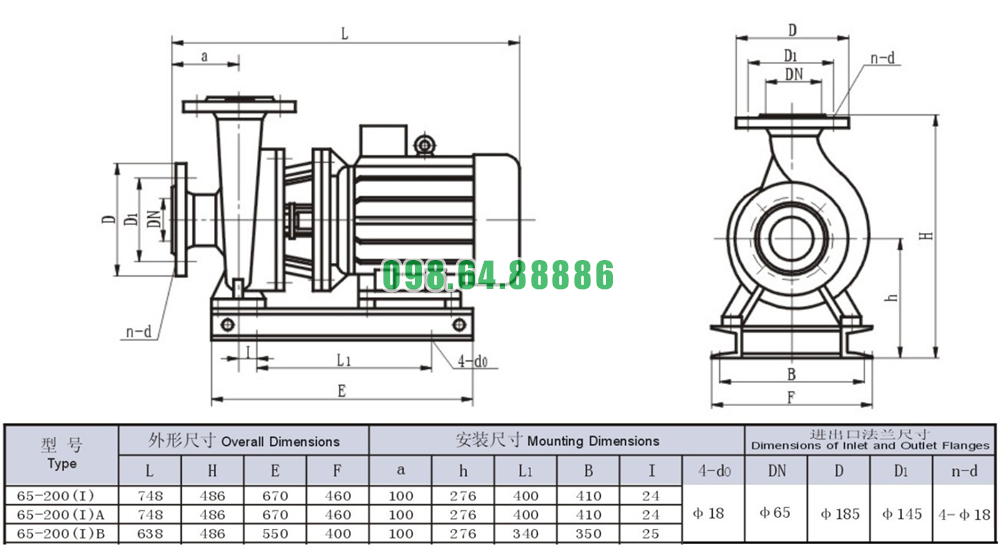

Bơm ly tâm trục ngang SLW65-ISW65-200-I đạt tiêu chuẩn ISO 2858, tiêu chuẩn này quy định về kích thước và dung sai của các bơm ly tâm. ISO 2858 là một tiêu chuẩn quốc tế quan trọng, nhằm đảm bảo tính đồng nhất trong thiết kế và sản xuất các loại bơm ly tâm công nghiệp, giúp cho việc lắp đặt và thay thế bơm trong hệ thống dễ dàng hơn. Dưới đây là các yếu tố chính được quy định trong tiêu chuẩn ISO 2858:

1. Kích thước tiêu chuẩn

• Kích thước mặt bích hút và xả: Tiêu chuẩn ISO 2858 quy định kích thước mặt bích tiêu chuẩn cho đầu hút và đầu xả của bơm, đảm bảo sự tương thích với các hệ thống ống dẫn và thiết bị khác. Điều này giúp cho việc lắp đặt bơm vào các hệ thống hiện có trở nên đơn giản và dễ dàng hơn.

• Kích thước của bơm: ISO 2858 quy định các kích thước chuẩn của bơm như chiều dài, chiều rộng, và chiều cao tổng thể của bơm, bao gồm vị trí các lỗ bắt vít, giúp việc lắp đặt bơm đồng bộ và nhanh chóng.

2. Dung sai và độ chính xác

• Dung sai về kích thước cơ khí: ISO 2858 đảm bảo rằng bơm được sản xuất với dung sai cụ thể về kích thước cơ khí. Điều này giúp giảm thiểu sai số trong quá trình sản xuất, đảm bảo độ chính xác và sự ổn định khi lắp đặt và vận hành.

• Dung sai lưu lượng và áp suất: Tiêu chuẩn này cũng quy định về độ chính xác của các thông số kỹ thuật như lưu lượng và áp suất, giúp đảm bảo bơm hoạt động theo đúng thiết kế, đạt hiệu suất cao.

3. Dải công suất và hiệu suất

• Dải công suất tiêu chuẩn: ISO 2858 quy định các dải công suất và hiệu suất chuẩn cho bơm ly tâm, giúp lựa chọn bơm dễ dàng và phù hợp với các ứng dụng công nghiệp.

• Mức tiêu thụ năng lượng: Bơm đạt tiêu chuẩn ISO 2858 sẽ được thiết kế để tối ưu hóa mức tiêu thụ năng lượng, giúp giảm chi phí vận hành và tăng hiệu suất làm việc của bơm.

4. Tính tương thích và khả năng thay thế

• Khả năng thay thế dễ dàng: Bơm đạt tiêu chuẩn ISO 2858 đảm bảo khả năng thay thế dễ dàng mà không cần thay đổi cấu trúc của hệ thống hiện có, nhờ vào kích thước tiêu chuẩn và dung sai chặt chẽ.

• Tương thích với các phụ kiện khác: Bơm có thể dễ dàng lắp đặt với các loại ống dẫn, van, và phụ kiện khác mà không cần phải điều chỉnh thêm nhờ tính đồng nhất trong kích thước và kết nối.

5. Thiết kế an toàn

• An toàn trong vận hành: ISO 2858 cũng giúp đảm bảo rằng bơm được thiết kế an toàn để hoạt động trong các môi trường công nghiệp khắc nghiệt, bao gồm việc chịu áp lực cao và nhiệt độ cao.

• Khả năng chống mài mòn và ăn mòn: Bơm đạt tiêu chuẩn này thường được làm từ các vật liệu có khả năng chống mài mòn và ăn mòn, phù hợp với các môi trường chứa hóa chất hoặc nước có tính ăn mòn cao.

6. Tính đồng bộ trong sản xuất

• Đảm bảo quy trình sản xuất thống nhất: ISO 2858 giúp các nhà sản xuất bơm trên toàn thế giới sản xuất theo cùng một kích thước và tiêu chuẩn chất lượng, đảm bảo sự thống nhất trong sản phẩm và dễ dàng tích hợp vào các hệ thống quốc tế.

7. Khả năng vận hành ổn định

• Vận hành với độ ổn định cao: Bơm đạt tiêu chuẩn ISO 2858 đảm bảo vận hành ổn định, ít rung lắc, ít tiếng ồn, giúp tăng tuổi thọ của bơm và giảm chi phí bảo trì.

8. Tính linh hoạt

• Ứng dụng trong nhiều ngành: ISO 2858 quy định kích thước và hiệu suất phù hợp cho các ngành công nghiệp khác nhau như cấp thoát nước, hóa chất, thực phẩm, dược phẩm, giúp bơm linh hoạt trong nhiều môi trường hoạt động khác nhau.

Bơm nước trục ngang SLW65-ISW65-200-I đạt tiêu chuẩn ISO 2858 đảm bảo đáp ứng các yêu cầu kỹ thuật về kích thước, hiệu suất, và độ tin cậy, giúp cho việc lắp đặt và vận hành bơm dễ dàng hơn trong các hệ thống công nghiệp
