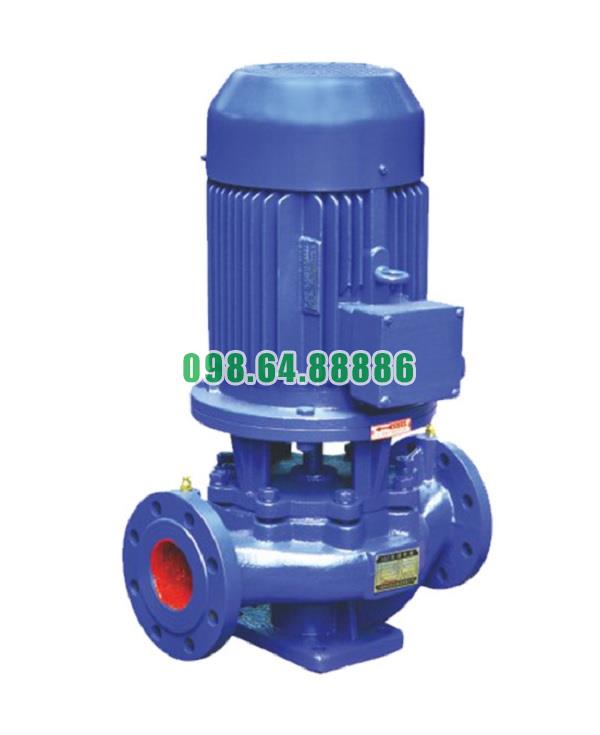

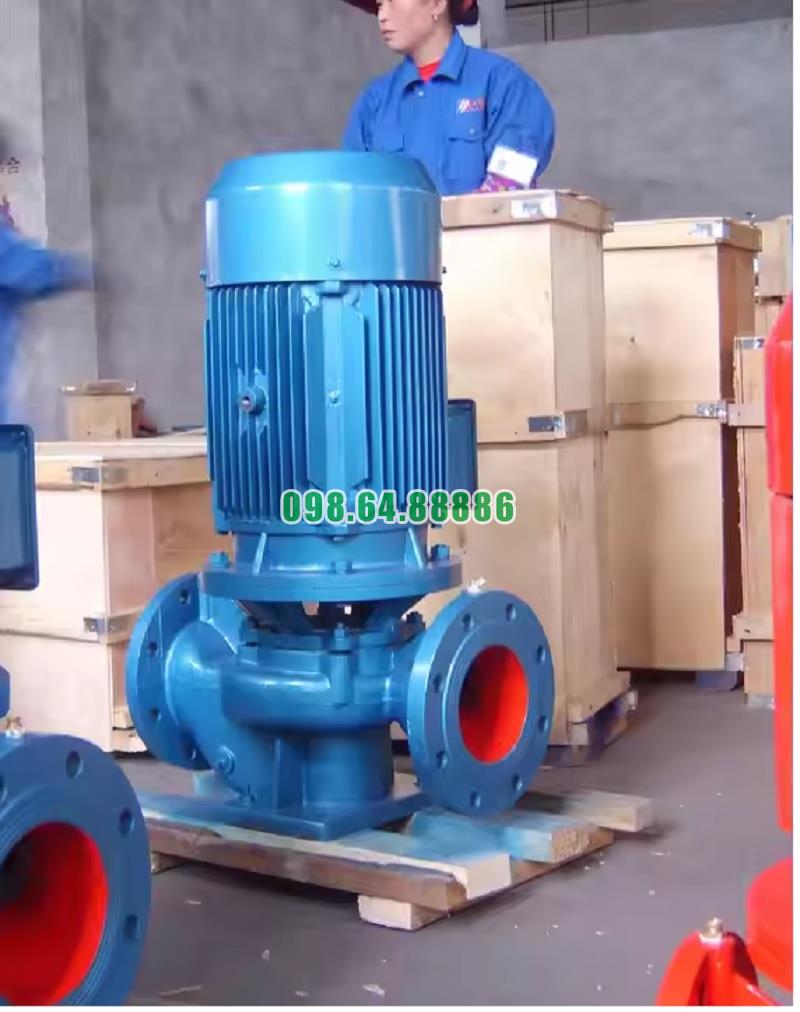

Bơm lùa trục đứng, bơm booster inline ISG65-160A, IRG65-160A 4kw, 23.4 m3/h

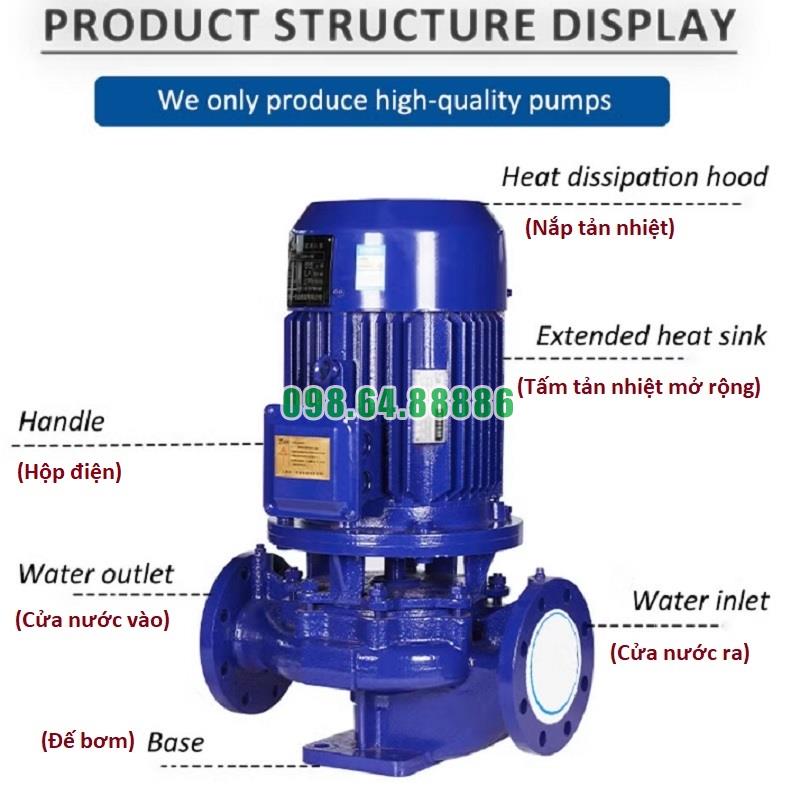

Các bộ phận chính của Bơm lùa trục đứng model ISG65-160A, IRG65-160A

Bơm lùa trục đứng ISG65-160A và IRG65-160A được thiết kế theo kiểu bơm ly tâm trục đứng lắp đồng trục với động cơ, có cấu tạo đơn giản nhưng chắc chắn, đảm bảo hiệu suất làm việc cao và dễ dàng bảo trì. Dưới đây là các bộ phận chính:

1. Thân bơm (Pump Casing)

• Là bộ phận bao bọc toàn bộ buồng công tác của bơm

• Chế tạo bằng gang đúc hoặc inox, có khả năng chịu áp lực cao

• Thiết kế hướng trục, giúp dòng chất lỏng đi thẳng qua bơm

• Có cổng hút và cổng xả đặt theo phương thẳng hàng giúp dễ lắp đặt

2. Cánh bơm (Impeller)

• Là bộ phận quan trọng tạo ra lực ly tâm để đẩy chất lỏng

• Làm bằng đồng, inox hoặc gang tùy theo ứng dụng và môi chất

• Gắn trực tiếp lên trục bơm, quay cùng động cơ

• Thiết kế cánh kín hoặc bán hở, phù hợp cho cả nước sạch và nước có tạp chất nhẹ

3. Trục bơm (Pump Shaft)

• Truyền lực từ động cơ tới cánh bơm

• Làm từ thép không gỉ hoặc thép hợp kim, được gia công chính xác

• Được cân bằng động để giảm rung và tăng tuổi thọ vòng bi

4. Phớt cơ khí (Mechanical Seal)

• Giữ cho chất lỏng không rò rỉ ra ngoài tại điểm tiếp xúc giữa trục và thân bơm

• Làm từ gốm, graphite hoặc silicon carbide, chịu nhiệt và mài mòn tốt

• Được đặt trong buồng kín giữa trục và thân bơm

5. Bạc đạn và ổ đỡ (Bearing & Support)

• Nâng đỡ và giữ cho trục quay ổn định

• Sử dụng bạc đạn kín hoặc ổ bi cầu, được bôi trơn bằng mỡ chịu nhiệt

• Giúp giảm ma sát, đảm bảo quay trơn tru trong thời gian dài

6. Đế bơm (Pump Base)

• Là khung đỡ toàn bộ cụm bơm

• Thiết kế vững chắc bằng thép hoặc gang, có thể bắt chặt xuống nền móng

• Hạn chế rung lắc khi bơm hoạt động liên tục

7. Động cơ (Electric Motor)

• Lắp đồng trục trực tiếp với bơm

• Là loại motor kín, chống bụi và chống nước (IP54/IP55)

• Có cấp cách điện F, hoạt động ổn định và hiệu quả cao

• Truyền lực trực tiếp đến trục bơm, không qua khớp nối

8. Nắp bơm (Pump Cover/End Cover)

• Che phần phía trên hoặc dưới buồng cánh bơm

• Dễ tháo lắp khi cần kiểm tra hoặc thay thế linh kiện bên trong

• Kết hợp với gioăng làm kín để đảm bảo không rò rỉ

Tổng thể, các bộ phận này phối hợp nhịp nhàng để đảm bảo bơm vận hành ổn định, an toàn và liên tục, phù hợp với nhiều loại hệ thống cấp nước, tuần hoàn, làm mát hoặc phòng cháy chữa cháy. Việc nắm rõ từng bộ phận giúp dễ dàng trong quá trình lắp đặt, vận hành và bảo trì

Cách Thức Bơm Hoạt Động Bơm Lùa Trục Đứng Model ISG65-160A, IRG65-160A

Nguyên Lý Hoạt Động Cơ Bản

Bơm lùa trục đứng ISG65-160A và IRG65-160A hoạt động theo nguyên lý bơm ly tâm. Khi động cơ quay, trục bơm truyền mô-men xoắn đến cánh bơm. Dưới tác động của lực ly tâm, chất lỏng được hút vào tâm cánh bơm (họng hút ở dưới) và đẩy ra ngoài theo hướng xuyên tâm thông qua miệng đẩy (nằm ngang).

Quá trình này tạo ra áp lực liên tục và dòng chảy đều, thích hợp cho việc vận chuyển chất lỏng trong các hệ thống công nghiệp đòi hỏi ổn định.

Các Giai Đoạn Trong Quá Trình Vận Hành

1. Giai đoạn hút chất lỏng

• Chất lỏng được hút vào buồng bơm thông qua họng hút phía dưới, nhờ chênh lệch áp suất do cánh bơm quay nhanh tạo ra.

• Cánh bơm sẽ liên tục kéo chất lỏng vào tâm cánh để đảm bảo dòng chảy không bị gián đoạn.

2. Giai đoạn tạo áp lực và đẩy chất lỏng

• Cánh bơm quay với tốc độ cao làm chất lỏng bị đẩy ra ngoài theo phương tiếp tuyến của cánh, tạo lực ly tâm lớn.

• Áp lực này giúp đẩy chất lỏng ra khỏi buồng bơm qua họng đẩy ở bên hông bơm.

3. Lưu thông trong hệ thống đường ống

• Chất lỏng đã được tăng áp sẽ tiếp tục di chuyển trong hệ thống đường ống, đến các điểm tiêu thụ như bộ trao đổi nhiệt, bồn chứa, hệ thống làm mát, v.v.

Cấu Trúc Hỗ Trợ Vận Hành

Trục bơm và động cơ đồng trục

• Thiết kế đồng trục giúp truyền lực trực tiếp từ động cơ đến cánh bơm mà không cần bộ truyền trung gian, giảm tổn thất năng lượng.

Cánh bơm đơn hoặc nhiều tầng

• Tùy từng ứng dụng, có thể sử dụng cánh bơm đơn hoặc nhiều tầng nhằm tăng cột áp và lưu lượng.

Phốt cơ khí hoặc vòng làm kín

• Hệ thống làm kín giúp ngăn rò rỉ chất lỏng ra ngoài, đồng thời bảo vệ trục bơm không bị mài mòn.

Ưu Điểm Trong Vận Hành

• Lưu lượng ổn định, không tạo xung.

• Ít rung và ồn, nhờ trục thẳng đứng đồng tâm.

• Dễ khởi động và dừng, không cần mồi nước nếu đã lắp van chân ở hệ thống hút.

Điều Kiện Hoạt Động Tối Ưu

• Chất lỏng phải không chứa hạt rắn lớn hoặc chất ăn mòn mạnh.

• Nhiệt độ hoạt động nằm trong khoảng -15°C đến 120°C tùy phiên bản vật liệu.

• Hệ thống hút nên có đầy nước trước khi khởi động để tránh hiện tượng “chạy khô” gây hỏng phốt.

Bơm lùa trục đứng ISG65-160A, IRG65-160A vận hành theo nguyên lý ly tâm, với thiết kế đồng trục, hệ hút - đẩy tuyến tính và hiệu suất cao. Đây là phương án tối ưu cho các hệ thống công nghiệp cần dòng chảy liên tục, áp lực ổn định và tuổi thọ vận hành lâu dài
