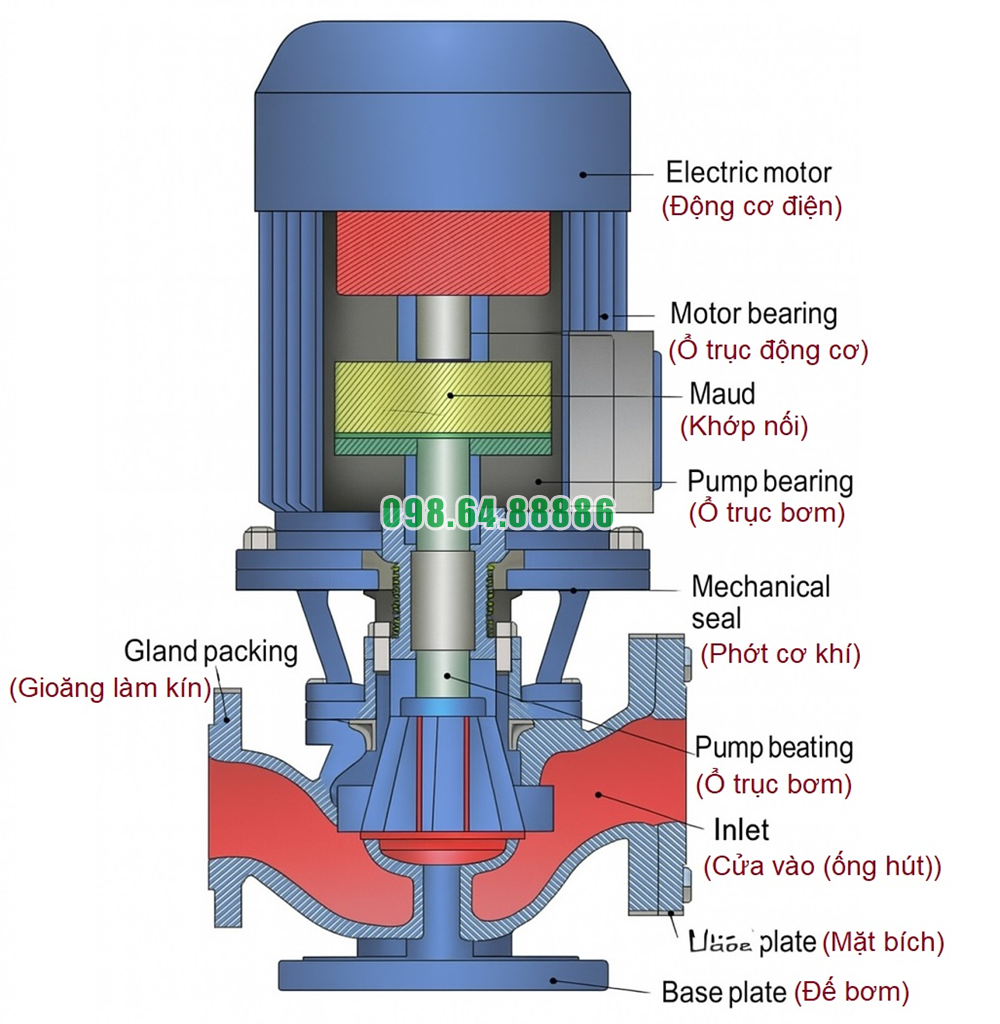

Bơm ly tâm trục đứng ISG65-250 và IRG65-250 là thiết bị được thiết kế để vận hành hiệu quả, bền bỉ trong các hệ thống cấp nước, tăng áp và tuần hoàn nhiệt. Cấu tạo của bơm gồm nhiều bộ phận được liên kết đồng bộ với nhau, đảm nhiệm các chức năng chuyên biệt nhằm đảm bảo hiệu suất và độ an toàn cao trong quá trình vận hành.
Thân bơm là bộ phận bao ngoài, tạo thành buồng chứa chất lỏng và bao bọc các bộ phận chuyển động bên trong
– Vật liệu: gang cầu, gang xám hoặc inox 304/316
– Chức năng: chịu áp lực của chất lỏng, bảo vệ kết cấu bên trong và liên kết với hệ thống đường ống
– Đặc điểm: bề mặt phủ sơn epoxy hoặc sơn tĩnh điện chống ăn mòn
Bánh công tác là bộ phận chính tạo lực ly tâm để đẩy chất lỏng
– Vật liệu: đồng, gang đúc hoặc inox
– Chức năng: nhận chuyển động từ trục bơm để tạo lực đẩy dòng chất lỏng
– Đặc điểm: thiết kế dạng kín hoặc nửa kín, được cân bằng động để giảm rung
Trục bơm truyền mô-men xoắn từ động cơ đến bánh công tác
– Vật liệu: thép không gỉ SUS304, SUS420 hoặc thép hợp kim
– Chức năng: kết nối trực tiếp với động cơ, giữ vai trò trung tâm trong quá trình quay
– Đặc điểm: độ đồng tâm cao, bề mặt trơn, chống cong vênh khi chịu lực lớn
Phớt cơ khí là bộ phận làm kín trục tại vị trí xuyên qua thân bơm
– Vật liệu: ceramic, graphite, silicon carbide, NBR hoặc Viton
– Chức năng: ngăn chất lỏng rò rỉ ra ngoài trong khi trục vẫn quay liên tục
– Đặc điểm: chịu được nhiệt độ cao, áp lực lớn, tuổi thọ cao và thay thế dễ dàng
Vòng bi đỡ và định vị trục trong quá trình quay
– Vật liệu: thép chịu lực cao cấp, thường dùng thương hiệu SKF, NSK
– Chức năng: giảm ma sát, duy trì chuyển động quay êm ái và chính xác
– Đặc điểm: tuổi thọ cao, chịu tải trọng lớn và nhiệt độ cao
Cửa hút và xả được thiết kế thẳng hàng theo kiểu inline
– Kích thước: DN65 (65mm), mặt bích tiêu chuẩn ISO/DIN
– Chức năng: dẫn chất lỏng vào và ra khỏi buồng bơm
– Đặc điểm: dễ đấu nối với đường ống, giảm tổn thất áp suất
Động cơ là nguồn cấp năng lượng chính cho bơm
– Loại: động cơ 3 pha, điện áp 380V, công suất từ 7.5kW đến 15kW
– Cấp bảo vệ: IP54 hoặc IP55, cấp cách điện F
– Chức năng: tạo chuyển động quay cho trục bơm và bánh công tác
– Đặc điểm: có thể kết hợp với biến tần điều khiển tốc độ
Buồng volute bao quanh bánh công tác, định hình dòng chảy ra cửa xả
– Chức năng: chuyển đổi động năng của chất lỏng thành áp lực tĩnh
– Đặc điểm: thiết kế thủy lực tối ưu, giảm tổn thất năng lượng
Chân đế giúp cố định toàn bộ cụm bơm lên nền hoặc giá đỡ
– Vật liệu: gang đúc hoặc thép hàn
– Chức năng: chống rung, cố định bơm, đảm bảo cân bằng khi vận hành
– Đặc điểm: có lỗ bu lông tiêu chuẩn, dễ lắp đặt
Gioăng làm kín được đặt tại các mặt tiếp xúc giữa các bộ phận
– Vật liệu: EPDM, NBR hoặc Viton
– Chức năng: ngăn rò rỉ tại các vị trí kết nối như thân – nắp – buồng hút/xả
– Đặc điểm: chịu áp tốt, dễ thay thế, tuổi thọ cao
– Chức năng: bảo vệ phớt cơ khí và trục không bị bụi bẩn, hơi ẩm xâm nhập
– Đặc điểm: dễ tháo lắp để kiểm tra và bảo dưỡng định kỳ
Cấu tạo bơm ly tâm trục đứng model ISG65-250 và IRG65-250 gồm nhiều bộ phận được thiết kế và chế tạo đồng bộ, từ thân bơm, cánh bơm, trục, phớt cho đến động cơ và vòng bi. Mỗi bộ phận đảm nhận một vai trò cụ thể, góp phần tạo nên khả năng vận hành ổn định, hiệu suất cao và tuổi thọ bền bỉ của bơm. Việc hiểu rõ từng bộ phận sẽ giúp người sử dụng lựa chọn đúng, vận hành an toàn và bảo trì hiệu quả
Quá tải xảy ra khi động cơ của bơm hoạt động vượt quá công suất định mức trong một thời gian dài, dẫn đến:
Tăng nhiệt độ cuộn dây, dễ gây cháy động cơ
Tiêu thụ điện năng lớn, làm nhảy aptomat hoặc hư hỏng biến tần
Làm giảm tuổi thọ thiết bị, ảnh hưởng đến hiệu suất và độ bền bơm
Nguyên nhân thường gặp bao gồm:
– Hút nước quá sâu, đường ống bị tắc
– Lắp đặt sai công suất bơm
– Cánh bơm bị kẹt do rác, cặn
– Nguồn điện yếu, mất pha
– Nhiệt độ nước vượt quá giới hạn thiết kế
– Là thiết bị lắp kèm trong tủ điện điều khiển bơm
– Có chức năng ngắt nguồn điện tự động khi dòng điện vượt ngưỡng cho phép trong thời gian xác định
– Giúp bảo vệ động cơ khỏi cháy cuộn dây do vận hành quá tải liên tục
– Có thể điều chỉnh giới hạn dòng phù hợp với động cơ của bơm ISG65-250, IRG65-250
– Nếu sử dụng biến tần để điều khiển tốc độ bơm, thiết bị này thường có chức năng bảo vệ quá dòng, quá áp, mất pha, ngắn mạch, quá nhiệt
– Biến tần tự động giảm tốc độ hoặc ngắt hoạt động khi phát hiện tình trạng bất thường
– Có thể cài đặt ngưỡng dòng điện, thời gian chịu tải, giúp bơm hoạt động ổn định, an toàn và tiết kiệm điện hơn
– Một số model động cơ cao cấp tích hợp cảm biến nhiệt độ (PTC/PT100) trong cuộn dây
– Khi nhiệt độ vượt quá mức cài đặt, cảm biến sẽ kích hoạt rơ-le ngắt nguồn
– Tăng độ an toàn cho hệ thống khi làm việc trong môi trường nhiệt độ cao hoặc điều kiện khắt khe
– Hệ thống có thể tích hợp đèn báo lỗi, còi báo hoặc màn hình hiển thị lỗi trên tủ điều khiển
– Các mã lỗi như E01 (quá dòng), E02 (quá nhiệt), E05 (mất pha) giúp người vận hành nhanh chóng xác định nguyên nhân và xử lý kịp thời
– Cài đặt đúng thông số rơ-le nhiệt hoặc biến tần theo công suất động cơ của bơm
– Lắp ampe kế theo dõi dòng điện thường xuyên để phát hiện sớm nguy cơ quá tải
– Vệ sinh lưới lọc và buồng bơm định kỳ, tránh vật cản gây quá tải đột ngột
– Không để bơm chạy khô, vì chạy không tải cũng khiến động cơ nhanh nóng và hỏng phớt
Tính năng bảo vệ quá tải của bơm ly tâm trục đứng ISG65-250 và IRG65-250 là yếu tố quan trọng đảm bảo an toàn và độ bền của thiết bị. Thông qua hệ thống rơ-le nhiệt, biến tần thông minh và cảm biến nhiệt độ, bơm có thể tự động ngắt khi làm việc trong điều kiện không an toàn. Việc thiết kế và vận hành đúng kỹ thuật không chỉ giúp tránh cháy động cơ mà còn tối ưu hóa hiệu suất, giảm chi phí bảo trì và kéo dài tuổi thọ bơm trong môi trường làm việc liên tục
