Buồng bơm là khu vực trung tâm nơi quá trình hút – nén – đẩy chất lỏng diễn ra. Trong bơm ly tâm trục đứng inline ISG65-125, IRG65-125, buồng bơm được thiết kế với độ chính xác cao, nhằm tối ưu hóa áp suất, lưu lượng và độ bền trong quá trình hoạt động liên tục. Dưới đây là các thành phần cấu tạo chính của buồng bơm.
Được đúc nguyên khối từ gang xám, gang cầu hoặc inox, tùy môi trường sử dụng.
Thiết kế theo kiểu volute (xoắn ốc) hoặc buồng hình tròn đồng tâm, giúp dẫn dòng chất lỏng từ cánh bơm ra cửa xả một cách hiệu quả.
Bên trong có khoang dẫn dòng mở rộng, giúp chuyển đổi năng lượng vận tốc thành áp suất.
Bố trí ở phía dưới hoặc ngang thân bơm, nằm thẳng hàng với cửa xả (thiết kế inline).
Nối trực tiếp với hệ thống ống hút, dẫn chất lỏng vào vùng trung tâm của cánh bơm.
Cửa hút được thiết kế trơn, không góc chết, giúp hạn chế xoáy và giảm tổn thất đầu vào.
Nằm thẳng hàng với cửa hút, thuận tiện kết nối đường ống.
Dẫn chất lỏng đã tăng áp ra khỏi bơm.
Được thiết kế phù hợp với tiêu chuẩn mặt bích DN65 – PN16 hoặc tương đương.
Là khu vực trung tâm trong buồng bơm, nơi cánh bơm được đặt và quay ở tốc độ cao.
Được gia công chính xác để đảm bảo khoảng hở nhỏ giữa cánh bơm và thân bơm, giúp:
Giữ áp suất ổn định
Giảm tổn thất thủy lực
Hạn chế xâm thực và ăn mòn
Lắp đặt bên trong buồng chứa cánh, thường là cánh dạng kín, đúc nguyên khối bằng gang, đồng hoặc inox.
Cánh quay dưới tác động của trục bơm để tạo ra lực ly tâm, đẩy chất lỏng ra ngoài theo hướng tiếp tuyến.
Nằm giữa cánh bơm và thân bơm, đóng vai trò như vách ngăn rò rỉ áp suất cao trở lại vùng áp suất thấp.
Làm từ hợp kim hoặc đồng, có thể thay thế khi bị mòn.
Giúp giảm tổn thất nội bộ và bảo vệ thân bơm khỏi mài mòn do ma sát trực tiếp.
Nằm ở phía trục bơm đi qua thân bơm.
Phớt cơ khí được lắp bên trong buồng kín, ngăn chất lỏng rò rỉ ra ngoài trục.
Đảm bảo hệ thống vận hành kín khít và an toàn.
Gioăng cao su hoặc vật liệu chịu nhiệt bố trí giữa các mặt bích nối thân bơm và nắp bơm.
Ngăn rò rỉ chất lỏng và duy trì áp suất làm việc ổn định trong buồng bơm.
Cấu tạo buồng bơm của bơm ISG65-125, IRG65-125 được thiết kế khoa học và chính xác, nhằm tối ưu hiệu suất thủy lực, duy trì áp lực ổn định và hạn chế tổn thất năng lượng trong quá trình vận hành. Với thiết kế inline nhỏ gọn, buồng bơm của dòng bơm này không chỉ hiệu quả mà còn dễ tháo lắp, bảo trì và thay thế linh kiện, phù hợp với các hệ thống kỹ thuật hiện đại, yêu cầu vận hành liên tục.
Bơm ISG65-125 và IRG65-125 sử dụng nguyên lý ly tâm để tăng áp cho dòng nước, bằng cách:

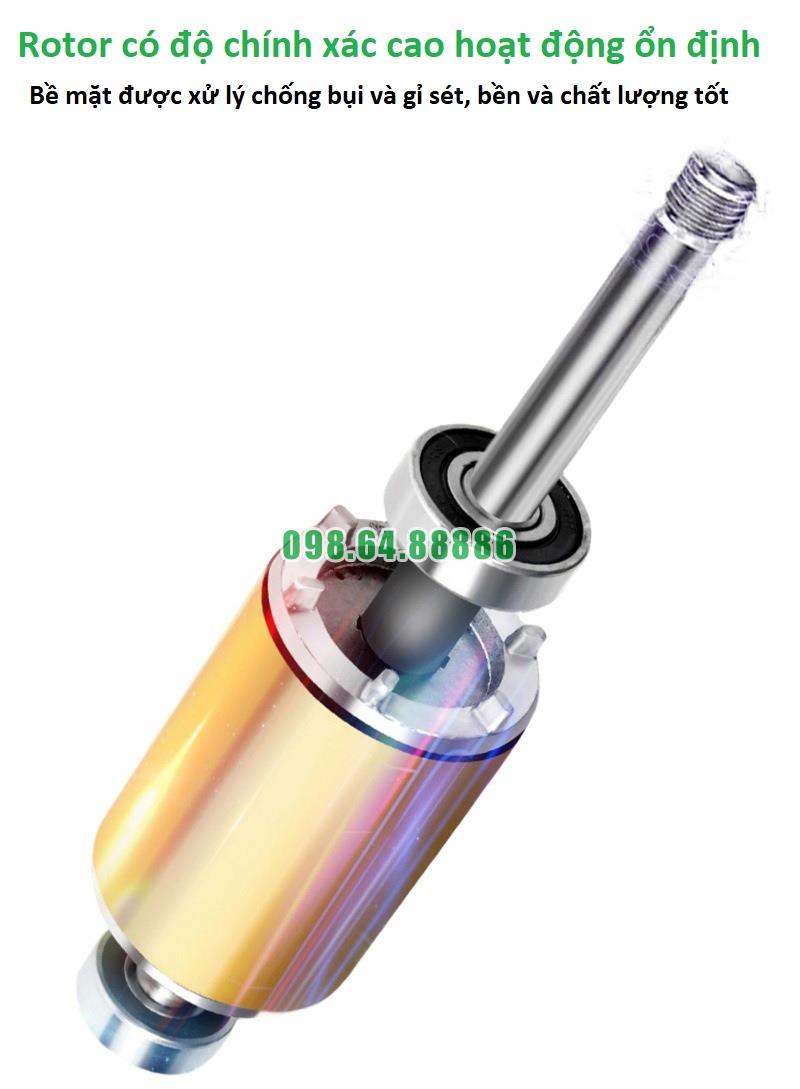

Khi động cơ quay, trục bơm truyền lực quay đến cánh bơm
Lực ly tâm sinh ra đẩy nước từ tâm cánh ra chu vi, tăng vận tốc dòng chảy
Khi dòng nước rời khỏi cánh bơm và đi vào buồng volute, vận tốc này được chuyển hóa thành áp suất
Kết quả là dòng nước được đẩy ra ngoài với áp suất cao và lưu lượng ổn định, phù hợp với yêu cầu tăng áp cho các hệ thống cấp nước.
Cánh bơm được thiết kế dạng kín hoặc nửa kín, có hình dạng cong và cân bằng động giúp nước được tăng tốc đồng đều
Họng hút – xả bố trí thẳng hàng (inline), giúp dòng nước đi theo đường thẳng liên tục, không bị chuyển hướng, từ đó giảm tổn thất áp lực và lưu lượng
Thiết kế này giúp giữ lưu lượng nước luôn ổn định, kể cả khi áp lực đầu vào thay đổi nhẹ.
Model ISG65-125 và IRG65-125 được thiết kế để xử lý tốt lưu lượng trung bình đến lớn, phù hợp cho:
Tăng áp nước sinh hoạt trong tòa nhà, khách sạn, trung tâm thương mại
Tăng áp cho hệ thống cấp nước PCCC, HVAC hoặc hệ thống làm mát
Bơm nước tuần hoàn trong dây chuyền công nghiệp
Khả năng xử lý lưu lượng hiệu quả giúp đảm bảo:
Không xảy ra hiện tượng tụ áp, gây búa nước hoặc hỏng đường ống
Không bị sụt lưu lượng khi nhiều thiết bị đầu cuối hoạt động đồng thời
Duy trì áp lực đầu ra ổn định trong thời gian dài mà không gây quá tải cho bơm
Trong các hệ thống hiện đại, bơm ISG65-125 và IRG65-125 thường kết hợp với:
Biến tần (inverter): tự điều chỉnh tốc độ quay của động cơ dựa trên áp suất hoặc lưu lượng thực tế
Cảm biến áp lực và lưu lượng: giám sát đầu ra, điều tiết hoạt động bơm
Bộ điều khiển trung tâm PLC hoặc tủ điều khiển thông minh
Sự kết hợp này giúp bơm:
Tự động tăng giảm tốc độ theo nhu cầu, tiết kiệm điện
Đảm bảo lưu lượng ổn định ngay cả khi có dao động trong hệ thống
Bảo vệ thiết bị, tránh quá tải hoặc khởi động quá nhanh
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg65125-co-cot-ap-cao-20m.html

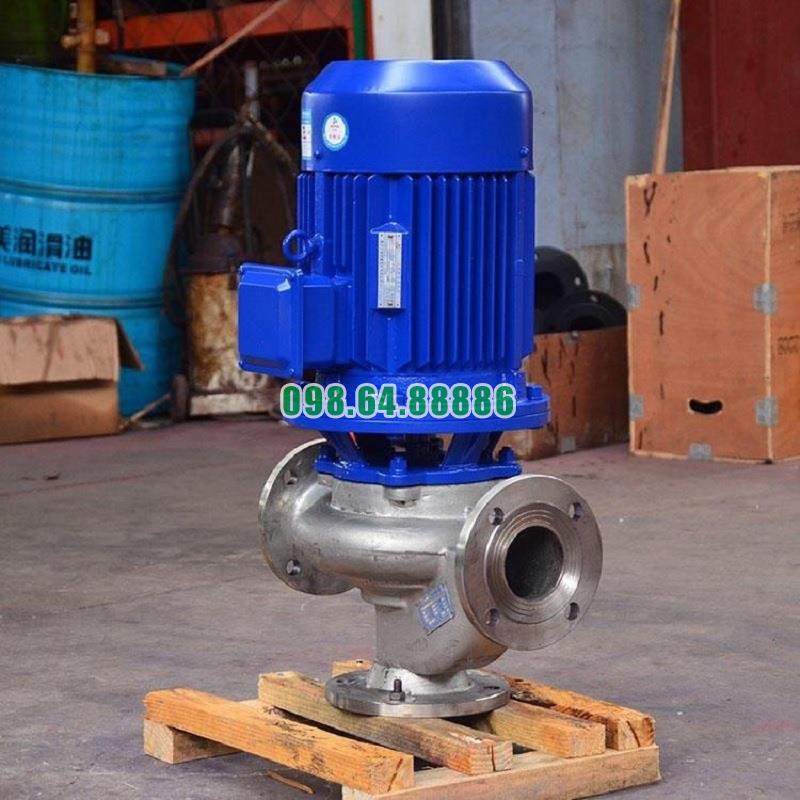

Bơm tăng áp inline, bơm trục đứng, bơm đồng trục đứng ISG65-125, IRG65-125 3kw
