Bơm dầu truyền nhiệt chịu nhiệt cao RY125-80-160 Lưu lượng 160 m3/h, công suất 22 kW, cột áp 50 m

Nguyên lý vận chuyển chất lỏng nhiệt độ cao của Bơm dầu truyền nhiệt RY125-80-160

Bơm dầu truyền nhiệt RY125-80-160 vận chuyển chất lỏng nhiệt độ cao theo nguyên lý ly tâm. Động cơ truyền chuyển động đến trục bơm, làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút, từ đó tạo ra dòng chảy liên tục trong hệ thống.

Chất lỏng đi vào cửa hút

Chất lỏng nhiệt độ cao đi vào bơm qua cửa hút bố trí theo hướng trục. Khi bánh công tác quay, khu vực tâm bánh công tác hình thành vùng áp suất thấp, giúp dầu nóng tiếp tục được hút vào bên trong bơm.

Bánh công tác truyền năng lượng cho chất lỏng

Sau khi đi vào tâm bánh công tác, chất lỏng được các cánh bơm truyền năng lượng. Dưới tác dụng của lực ly tâm, dòng chất lỏng được đẩy từ tâm ra mép ngoài bánh công tác với vận tốc lớn hơn.

Tăng áp trước khi ra khỏi bơm

Khi rời bánh công tác, chất lỏng đi vào thân bơm. Tại đây, một phần động năng được chuyển thành áp năng, giúp bơm tạo cột áp cần thiết để đưa dầu nóng qua đường ống và các thiết bị trong hệ thống.

Duy trì tuần hoàn ở nhiệt độ cao

Với lưu lượng 160 m³/h và cột áp 50 m, Bơm dầu truyền nhiệt RY125-80-160 có khả năng duy trì dòng dầu nóng tuần hoàn liên tục. Dòng RY được thiết kế cho môi chất nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ làm việc có thể lên tới khoảng 350°C.

Gia nhiệt giúp bơm làm việc ổn định

Khi vận chuyển dầu nóng, thân bơm cần được gia nhiệt từ từ trước khi khởi động. Quá trình này giúp giảm chênh lệch nhiệt độ giữa môi chất và thân bơm, hạn chế ảnh hưởng của giãn nở nhiệt đến trục, ổ bi và bộ làm kín.

Nguyên lý vận chuyển chất lỏng nhiệt độ cao của Bơm dầu truyền nhiệt RY125-80-160 dựa trên lực ly tâm của bánh công tác để hút, tăng năng lượng và đẩy dầu nóng qua hệ thống. Kết hợp với kết cấu phù hợp cho môi chất nhiệt độ cao, bơm có thể duy trì quá trình tuần hoàn dầu ổn định trong các hệ thống gia nhiệt công nghiệp.

Tính năng tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY125-80-160

Bơm dầu truyền nhiệt RY125-80-160 được thiết kế với cơ chế tản nhiệt tự nhiên, thay cho phương án làm mát bằng nước truyền thống. Đây là đặc điểm phù hợp với môi trường làm việc của hệ thống dầu nóng, nơi bơm thường xuyên tiếp xúc với môi chất có nhiệt độ cao.

Giảm phụ thuộc vào hệ thống nước làm mát

Nhờ cơ chế tản nhiệt tự nhiên, RY125-80-160 không cần bố trí thêm hệ thống nước làm mát riêng cho cụm bơm.

Điều này giúp đơn giản hóa kết cấu lắp đặt, giảm số lượng đường ống phụ và hạn chế các hạng mục cần bảo dưỡng trong quá trình vận hành.

Kết cấu gọn hơn

Việc không sử dụng hệ thống làm mát bằng nước giúp cụm bơm có kết cấu gọn hơn, thuận tiện khi bố trí trong khu vực máy và hệ thống đường ống của nhà máy.

Đây là lợi thế đáng chú ý đối với các hệ thống dầu truyền nhiệt có không gian lắp đặt hạn chế hoặc yêu cầu bố trí thiết bị đơn giản.

Giảm chi phí vận hành

Tản nhiệt tự nhiên giúp giảm nhu cầu sử dụng nước làm mát và các thiết bị phụ trợ liên quan.

Nhờ đó, hệ thống có thể giảm chi phí vận hành, đồng thời hạn chế các công việc kiểm tra và bảo dưỡng đối với đường nước làm mát.

Phù hợp với môi trường dầu nóng

RY125-80-160 được sử dụng trong hệ thống dầu truyền nhiệt có nhiệt độ cao. Cơ chế tản nhiệt tự nhiên góp phần hỗ trợ cụm bơm làm việc ổn định hơn trong điều kiện nhiệt độ lớn mà không cần phụ thuộc vào nguồn nước làm mát.

Tuy nhiên, bơm vẫn cần được gia nhiệt sơ bộ đúng quy trình và theo dõi nhiệt độ ổ trục trong suốt quá trình vận hành.

Hỗ trợ độ ổn định khi vận hành lâu dài

Khi làm việc liên tục, nhiệt từ thân bơm có thể ảnh hưởng đến cụm trục và ổ bi. Thiết kế tản nhiệt tự nhiên giúp hạn chế sự tích tụ nhiệt trong cụm bơm và hỗ trợ duy trì điều kiện làm việc ổn định hơn.

Để đạt hiệu quả tốt, cần kết hợp với việc bôi trơn đúng loại, căn chỉnh đồng tâm chính xác và duy trì lưu lượng vận hành phù hợp.

Tính năng tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY125-80-160 giúp đơn giản hóa hệ thống làm mát, giảm phụ thuộc vào nước làm mát và làm gọn kết cấu cụm bơm.

Đặc điểm này phù hợp với các hệ thống dầu nóng công nghiệp cần vận hành liên tục, đồng thời góp phần giảm chi phí phụ trợ và thuận tiện hơn trong quá trình lắp đặt, vận hành và bảo dưỡng.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

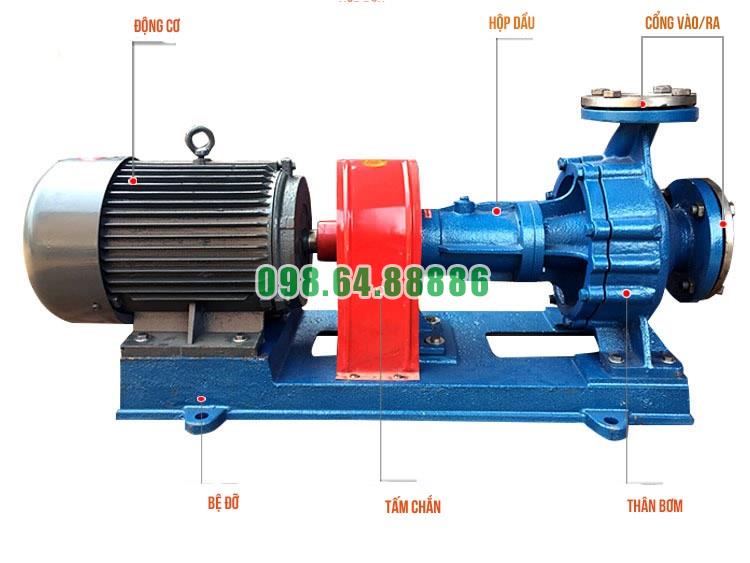

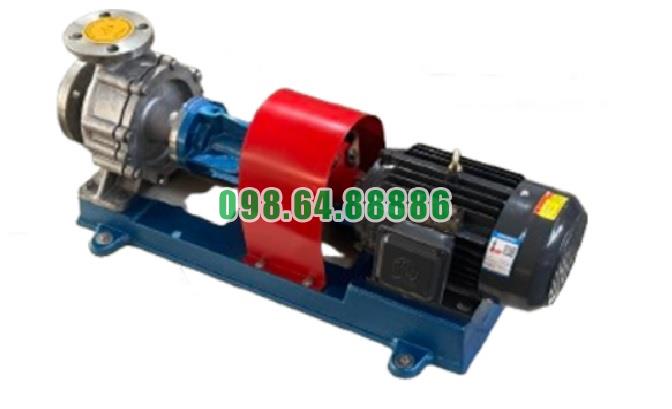

Hình ảnh thực tế bơm dầu truyền nhiệt RY
