Bơm dầu truyền nhiệt RY50-32-200A phù hợp cho hệ thống tuần hoàn dầu nóng công nghiệp nhờ được thiết kế chuyên để vận chuyển dầu tải nhiệt ở nhiệt độ cao, đồng thời sở hữu bộ thông số làm việc gồm lưu lượng 16 m³/h, cột áp 32 m, tốc độ quay 2.900 vòng/phút và động cơ 4 kW. Cấu hình này phù hợp với những hệ thống cần duy trì dòng dầu nóng lưu thông liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
RY50-32-200A thuộc dòng bơm RY chuyên dùng trong các hệ thống tuần hoàn dầu truyền nhiệt. Bơm được thiết kế để vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn.
Đặc điểm này giúp RY50-32-200A phù hợp với môi trường làm việc đặc trưng của hệ thống dầu nóng công nghiệp, nơi bơm phải liên tục đưa môi chất qua:
Nguồn gia nhiệt → đường dầu nóng → thiết bị sử dụng nhiệt → đường dầu hồi → bơm → tiếp tục chu trình.
RY50-32-200A đạt lưu lượng 16 m³/h tại điểm làm việc thiết kế.
Trong hệ thống dầu truyền nhiệt, bơm không chỉ vận chuyển dầu từ vị trí này sang vị trí khác mà phải duy trì dòng môi chất tuần hoàn liên tục. Dầu được làm nóng, đưa tới thiết bị cần nhiệt, sau đó quay trở lại nguồn gia nhiệt để tiếp tục một chu trình mới.
Lưu lượng 16 m³/h giúp RY50-32-200A đáp ứng các hệ thống có nhu cầu tuần hoàn tương ứng, bảo đảm một lượng dầu ổn định được luân chuyển trong mỗi giờ hoạt động.
Một vòng tuần hoàn dầu nóng công nghiệp thường có nhiều thành phần tạo trở lực như đường ống, van, co cút và thiết bị trao đổi nhiệt.
RY50-32-200A có cột áp 32 m, giúp cung cấp năng lượng cho dòng dầu để vượt qua các tổn thất áp suất trong hệ thống.
Điểm đáng chú ý là bơm đạt đồng thời:
Lưu lượng 16 m³/h + cột áp 32 m.
Sự kết hợp này giúp RY50-32-200A vừa duy trì lượng dầu tuần hoàn cần thiết, vừa tạo đủ cột áp cho dòng dầu di chuyển qua hệ thống khi tổng trở lực phù hợp với đặc tính của bơm.
Một yếu tố quan trọng khiến Bơm dầu truyền nhiệt RY50-32-200A phù hợp cho hệ thống tuần hoàn dầu nóng công nghiệp là dòng RY được thiết kế cho môi chất có nhiệt độ tối đa không vượt quá 350°C.
Khả năng này cho phép bơm làm việc trong nhiều dây chuyền sử dụng dầu tải nhiệt ở nhiệt độ cao.
Mức 350°C là giới hạn nhiệt độ môi chất tối đa, không phải nhiệt độ vận hành bắt buộc. Trong thực tế, nhiệt độ dầu được xác định theo yêu cầu công nghệ của từng hệ thống và đặc tính của loại dầu tải nhiệt sử dụng.
RY50-32-200A sử dụng động cơ công suất 4 kW, kết hợp với tốc độ quay khoảng 2.900 vòng/phút.
Tại điểm làm việc thiết kế, công suất trục của bơm khoảng 3,35 kW. Động cơ 4 kW vì vậy đáp ứng yêu cầu dẫn động để bánh công tác duy trì tốc độ cần thiết và tạo ra bộ thông số:
16 m³/h – 32 m – 2.900 vòng/phút.
Đây là cấu hình tương đối phù hợp cho hệ thống tuần hoàn dầu nóng có yêu cầu thủy lực gần với điểm làm việc trên.
RY50-32-200A hoạt động theo nguyên lý ly tâm. Dầu đi vào cửa hút theo hướng trục và tiếp cận vùng trung tâm bánh công tác.
Khi bánh công tác quay, dầu nhận năng lượng và được đưa ra phía ngoài, sau đó đi tới cửa xả.
Quá trình diễn ra liên tục:
Dầu hồi về bơm → vào bánh công tác → nhận năng lượng → ra cửa xả → đi tới thiết bị sử dụng nhiệt → quay trở lại bơm.
Đây chính là cơ chế phù hợp với hệ thống dầu truyền nhiệt dạng tuần hoàn kín.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên, không phụ thuộc vào hệ thống làm mát bằng nước truyền thống.
Đối với bơm dầu nóng, nhiệt từ môi chất có thể truyền từ thân bơm về phía trục và ổ bi. Thiết kế tản nhiệt hỗ trợ hạn chế ảnh hưởng nhiệt tới cụm ổ trục, đồng thời giúp cấu hình thiết bị đơn giản và gọn hơn.
Đặc điểm này phù hợp với yêu cầu của hệ thống tuần hoàn dầu nóng cần vận hành liên tục trong thời gian dài.
RY50-32-200A sử dụng bộ chèn packing kết hợp phớt dầu cao su chịu nhiệt.
Cụm làm kín được bố trí tại khu vực trục đi qua nắp bơm, có nhiệm vụ hạn chế dầu nóng rò theo trục ra ngoài.
Trong hệ thống tuần hoàn dầu nóng, khả năng kiểm soát rò rỉ đặc biệt quan trọng bởi môi chất có thể đang ở nhiệt độ cao. Vì vậy, cấu tạo làm kín chịu nhiệt là một yếu tố hỗ trợ RY50-32-200A thích nghi với điều kiện vận hành thực tế.
Hệ thống dầu truyền nhiệt thường yêu cầu bơm chạy liên tục trong suốt quá trình sản xuất. RY50-32-200A có cụm rôto được đỡ và định vị bởi hai vòng bi trong thân ổ trục.
Khi bơm được căn chỉnh đúng đồng tâm, bôi trơn đầy đủ và duy trì đúng lưu lượng, trục và bánh công tác có điều kiện hoạt động ổn định ở tốc độ 2.900 vòng/phút.
Đây là yếu tố quan trọng đối với một bơm chuyên đảm nhiệm nhiệm vụ duy trì dòng dầu nóng liên tục.
RY50-32-200A có lưu lượng thiết kế 16 m³/h và không nên vận hành kéo dài dưới 30% lưu lượng thiết kế.
Mức 30% tương ứng khoảng 4,8 m³/h.
Vì vậy, khi sử dụng trong hệ thống tuần hoàn dầu nóng, cần thiết kế đường ống và chế độ điều khiển để bảo đảm luôn có lượng dầu phù hợp đi qua bơm. Nếu hệ thống thường xuyên yêu cầu lưu lượng quá thấp, cần xem xét lại phương án lựa chọn bơm hoặc bố trí đường hồi bypass.
RY50-32-200A phù hợp nhất khi hệ thống thực tế có yêu cầu gần với:
Trong đó, hai thông số quan trọng nhất khi lựa chọn bơm cho vòng tuần hoàn là lưu lượng và cột áp. Nếu nhu cầu thực tế chênh lệch quá lớn so với 16 m³/h và 32 m, cần cân nhắc model khác phù hợp hơn thay vì ép RY50-32-200A làm việc ngoài vùng thiết kế.
Bơm dầu truyền nhiệt RY50-32-200A phù hợp cho hệ thống tuần hoàn dầu nóng công nghiệp nhờ sự kết hợp giữa khả năng vận chuyển môi chất nhiệt độ cao và bộ thông số thủy lực phù hợp cho nhiệm vụ tuần hoàn.
Với lưu lượng 16 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút, động cơ 4 kW và khả năng làm việc với môi chất đến 350°C, RY50-32-200A có thể duy trì dòng dầu nóng liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt khi hệ thống được thiết kế đúng với đặc tính của bơm.
Đặc biệt, cơ chế bơm ly tâm, kết cấu tản nhiệt tự nhiên và hệ thống làm kín chịu nhiệt giúp RY50-32-200A đáp ứng đúng yêu cầu cốt lõi của một bơm tuần hoàn dầu nóng công nghiệp: duy trì lưu lượng ổn định, tạo đủ cột áp và làm việc với môi chất ở nhiệt độ cao.
Trong cấu tạo của Bơm dầu truyền nhiệt RY50-32-200A, đai ốc hãm bánh công tác và trục bơm là hai chi tiết thuộc cụm rôto, có quan hệ trực tiếp với nhau. Trục đảm nhiệm truyền chuyển động quay từ động cơ tới bánh công tác, còn đai ốc hãm có nhiệm vụ giữ bánh công tác ổn định trên trục trong suốt quá trình bơm làm việc ở tốc độ khoảng 2.900 vòng/phút.
Theo cấu tạo của dòng RY, cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Đây là nhóm chi tiết trực tiếp tạo và truyền chuyển động cho quá trình tuần hoàn dầu tải nhiệt.
Trục bơm nằm dọc theo tâm của cụm máy và kết nối với động cơ thông qua khớp nối mềm kiểu ba chấu.
Quá trình truyền chuyển động có thể hiểu theo trình tự:
Động cơ → khớp nối mềm → trục bơm → bánh công tác.
Khi động cơ 4 kW hoạt động, trục quay ở tốc độ khoảng 2.900 vòng/phút và kéo bánh công tác quay theo. Nhờ đó, bánh công tác truyền năng lượng cho dầu tải nhiệt để tạo lưu lượng 16 m³/h và cột áp 32 m tại điểm làm việc công bố.
Bánh công tác được lắp ở phía đầu trục nằm trong thân bơm. Khi trục quay, bánh công tác phải quay đồng bộ với trục để thực hiện chức năng thủy lực.
Vì vậy, vị trí lắp bánh công tác phải được giữ chắc chắn trong suốt quá trình vận hành.
Đai ốc bánh công tác chính là chi tiết tham gia giữ bánh công tác trên đầu trục.
Có thể hình dung thứ tự bố trí cơ bản:
Đầu trục → bánh công tác → đai ốc hãm bánh công tác.
Đai ốc hãm bánh công tác được lắp tại đầu trục và có chức năng cố định bánh công tác theo phương trục.
Khi RY50-32-200A vận hành ở 2.900 vòng/phút, bánh công tác chịu đồng thời chuyển động quay và tải thủy lực từ dòng dầu. Vì vậy, bánh công tác phải được giữ đúng vị trí để không dịch chuyển khỏi trạng thái lắp đặt thiết kế.
Đai ốc hãm là một trong những chi tiết trực tiếp thực hiện nhiệm vụ này.
Trong quá trình làm việc, trục và bánh công tác phải hoạt động như một cụm rôto thống nhất.
Nếu bánh công tác không được cố định đúng vị trí trên trục, trạng thái quay của cụm rôto có thể bị ảnh hưởng. Do đó, đai ốc hãm tuy có kích thước nhỏ so với thân bơm nhưng lại là một chi tiết quan trọng trong cụm quay.
Ba chi tiết này tạo thành phần trung tâm của cụm rôto:
Trục bơm tiếp nhận mô-men từ động cơ.
Bánh công tác nhận chuyển động từ trục và truyền năng lượng cho dầu.
Đai ốc hãm bánh công tác giữ bánh công tác tại đúng vị trí trên trục.
Khi ba bộ phận được lắp đúng, chuyển động của động cơ được truyền liên tục đến bánh công tác mà không làm thay đổi vị trí lắp đặt của bánh công tác trên trục.
Trục RY50-32-200A không chỉ liên kết với bánh công tác mà còn được đỡ bởi hai bộ ổ bi nằm trong thân ổ trục.
Hai ổ bi có nhiệm vụ đỡ và định vị rôto, giúp trục duy trì trạng thái quay ổn định.
Như vậy, xét toàn bộ cụm quay:
Hai ổ bi đỡ trục → trục mang bánh công tác → đai ốc giữ bánh công tác trên trục.
Các chi tiết này phối hợp với nhau để giữ cụm rôto đúng vị trí trong quá trình vận hành.
RY50-32-200A có tốc độ quay tương đối cao, khoảng 2.900 vòng/phút.
Ở tốc độ này, độ chắc chắn của liên kết bánh công tác – trục rất quan trọng. Đai ốc bánh công tác phải duy trì trạng thái lắp đặt ổn định trong suốt thời gian bơm hoạt động.
Nếu khu vực liên kết xuất hiện bất thường, cụm bánh công tác có thể không duy trì trạng thái cơ khí như thiết kế, từ đó ảnh hưởng tới độ ổn định của rôto.
Vì vậy, khi bảo dưỡng bơm, vị trí đai ốc và bánh công tác cần được kiểm tra cùng với tình trạng của trục.
Tài liệu của dòng RY quy định khá rõ trình tự tiếp cận cụm bánh công tác.
Trước tiên phải xả hết môi chất còn lại, bảo đảm bơm đã nguội và không còn áp suất. Sau đó tháo động cơ, khớp nối và các bộ phận liên kết cần thiết để rút cụm nắp bơm, thân ổ trục và rôto ra khỏi thân bơm.
Khi đã tiếp cận cụm rôto, thực hiện:
Tháo đai ốc bánh công tác → lấy bánh công tác ra khỏi trục.
Điều này cho thấy đai ốc là chi tiết giữ bánh công tác và phải được tháo trước khi có thể tách bánh công tác khỏi trục.
Quá trình lắp ráp được thực hiện theo thứ tự ngược với quá trình tháo.
Trước khi lắp, cần kiểm tra tình trạng của các chi tiết. Nếu phát hiện bộ phận bị mòn, nứt, biến dạng hoặc hư hỏng thì phải thay thế.
Đối với cụm đai ốc – bánh công tác – trục, cần đặc biệt chú ý tình trạng của các bề mặt liên kết để bánh công tác có thể được lắp đúng vị trí và quay ổn định cùng trục.
Tài liệu kỹ thuật hiện có của RY50-32-200A không công bố giá trị mô-men siết cụ thể của đai ốc bánh công tác.
Vì vậy, không nên tự đưa ra một giá trị Nm để siết đai ốc nếu chưa có tài liệu bổ sung từ nhà sản xuất.
Siết quá lỏng có thể không bảo đảm trạng thái cố định cần thiết, trong khi siết không đúng phương pháp cũng có thể ảnh hưởng đến ren hoặc các chi tiết liên kết.
Nếu thực hiện đại tu cụm rôto, thông số mô-men siết nên được xác nhận trực tiếp theo tài liệu lắp ráp của nhà sản xuất.
Một điểm cũng cần phân biệt rõ là tài liệu RY hiện có chỉ xác định đai ốc bánh công tác và trình tự tháo đai ốc trước khi tháo bánh công tác.
Tài liệu không nêu:
Do đó, không nên suy đoán các thông số này chỉ dựa trên chiều quay của bơm.
Tương tự đai ốc, tài liệu hiện có xác nhận trục là một bộ phận của cụm rôto nhưng không nêu cụ thể đường kính trục, mác thép hoặc vật liệu chế tạo trục của riêng RY50-32-200A.
Những thông số này cần được lấy từ bản vẽ chi tiết, bảng vật liệu hoặc hồ sơ phụ tùng chính thức nếu cần phục vụ chế tạo hoặc thay thế.
Điều này đặc biệt quan trọng khi gia công trục mới vì không nên chỉ dựa vào kích thước đo trên trục đã sử dụng để xác định toàn bộ yêu cầu kỹ thuật.
Khi tháo RY50-32-200A để bảo dưỡng, cụm này nên được kiểm tra tập trung tại:
Mục tiêu là bảo đảm bánh công tác được cố định chắc chắn và toàn bộ cụm quay hoạt động đồng tâm.
Đối với Bơm dầu truyền nhiệt RY50-32-200A, trục và đai ốc bánh công tác đảm nhiệm hai nhiệm vụ khác nhau nhưng liên quan trực tiếp.
Trục bơm chịu trách nhiệm truyền chuyển động.
Đai ốc chịu trách nhiệm duy trì vị trí lắp của bánh công tác trên trục.
Nhờ sự phối hợp này, bánh công tác có thể quay ổn định ở khoảng 2.900 vòng/phút và thực hiện nhiệm vụ truyền năng lượng cho dầu tải nhiệt.
Chi tiết đai ốc hãm bánh công tác và trục của Bơm dầu truyền nhiệt RY50-32-200A là những thành phần quan trọng trong cụm rôto. Trục tiếp nhận mô-men từ động cơ 4 kW thông qua khớp nối mềm và truyền chuyển động tới bánh công tác, trong khi đai ốc bánh công tác giữ bánh công tác đúng vị trí trên đầu trục.
Khi cần tháo cụm rôto, trình tự kỹ thuật là tháo đai ốc bánh công tác trước, sau đó mới lấy bánh công tác ra khỏi trục. Khi lắp lại, cần kiểm tra tình trạng của trục, bánh công tác và các vị trí liên kết để duy trì độ ổn định của cụm quay ở tốc độ 2.900 vòng/phút.
Đáng chú ý, tài liệu hiện có không công bố kích thước ren, chiều ren, mô-men siết, vật liệu đai ốc hay vật liệu và đường kính cụ thể của trục RY50-32-200A. Vì vậy, nếu mục đích là chế tạo hoặc thay mới các chi tiết này, cần sử dụng bản vẽ và thông số phụ tùng chính thức của nhà sản xuất thay vì tự suy đoán

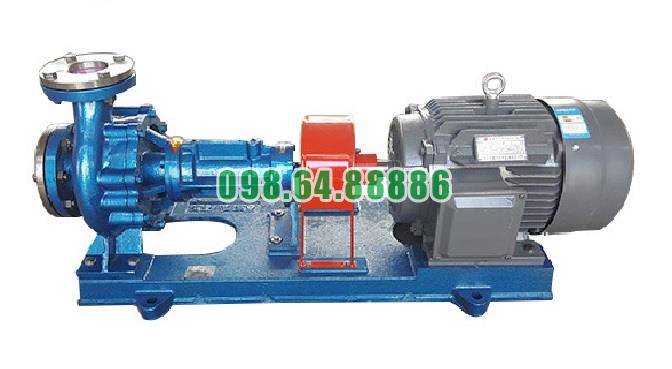

Máy bơm dầu tải nhiệt RY50-32-200A tốc độ 2900 vòng/phút, lưu lượng 16 m3/h, cột áp 32 m, công suất 4 kW
