Bơm dầu truyền nhiệt trục ngang RY80-50-250 lưu lượng 60 m3/h, công suất 22 kW, cột áp 72 m

Tìm hiểu tổng quan về dòng bơm dầu truyền nhiệt RY80-50-250 trong công nghiệp

Tìm hiểu tổng quan về dòng bơm dầu truyền nhiệt RY80-50-250 trong công nghiệp cho thấy đây là model thuộc dòng bơm RY chuyên dùng để tuần hoàn dầu nóng trong các hệ thống gia nhiệt. Bơm phù hợp với môi chất có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ làm việc của môi chất không vượt quá 350°C.

Ở điểm vận hành đang xét, Bơm dầu truyền nhiệt RY80-50-250 có lưu lượng 60 m³/h, cột áp 72 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ 22 kW.

Ý nghĩa model RY80-50-250

Tên gọi RY80-50-250 thể hiện các thông tin cơ bản về cấu hình của bơm:

• RY: bơm dầu truyền nhiệt, bơm tuần hoàn dầu nóng.
• 80: đường kính danh nghĩa cửa hút 80 mm.
• 50: đường kính danh nghĩa cửa xả 50 mm.
• 250: đường kính ngoài danh nghĩa của bánh công tác 250 mm.

Cách ký hiệu này giúp người sử dụng nhanh chóng nhận biết kích thước kết nối và nhóm bánh công tác của thiết bị.

Thông số hoạt động chính của RY80-50-250

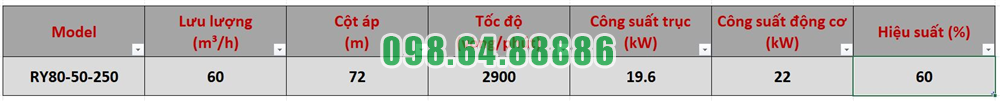

Tại điểm làm việc 60 m³/h, RY80-50-250 có các thông số:

Bên cạnh đó, tài liệu cũng thể hiện một điểm làm việc khác của cùng model tại 50 m³/h, cột áp 80 m, công suất trục 18,7 kW và hiệu suất 58%. Điều này cho thấy lưu lượng, cột áp và hiệu suất của bơm thay đổi theo điểm vận hành.

Kết cấu đặc trưng của Bơm dầu truyền nhiệt RY80-50-250

RY80-50-250 sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cửa hút bố trí theo hướng trục, còn cửa xả bố trí hướng tâm theo phương thẳng đứng.

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động thông qua khớp nối mềm. Cách bố trí này tạo nên cụm thiết bị tương đối gọn và phù hợp với hệ thống tuần hoàn dầu nóng công nghiệp.

Các cụm bộ phận chính

Bơm được cấu thành từ năm cụm chính:

Cụm thân bơm gồm thân bơm và nắp bơm, tạo không gian dẫn dòng dầu.

Cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác, đảm nhiệm việc truyền năng lượng cho môi chất.

Cụm ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.

Cụm làm kín sử dụng bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt.

Cụm truyền động sử dụng khớp nối mềm kiểu ba chấu để truyền mô-men từ động cơ sang trục bơm.

Cơ chế tản nhiệt tự nhiên

Một đặc điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Thiết kế này giúp cụm bơm gọn hơn, đơn giản hóa hệ thống phụ trợ và giảm các hạng mục liên quan đến cấp nước làm mát. Đây là lợi thế thực tế khi RY80-50-250 được lắp trong các dây chuyền có không gian hạn chế hoặc cần giảm độ phức tạp của hệ thống.

Mặt bích và bộ phận chịu áp cấp 16 bar

Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.

Đặc điểm này giúp tạo kết nối chắc chắn giữa bơm và đường ống dầu nóng. Tuy nhiên, 16 bar là cấp áp suất của mặt bích và các bộ phận chịu áp, không có nghĩa bơm luôn tạo áp suất vận hành 16 bar.

Nguyên lý làm việc của RY80-50-250

Khi động cơ hoạt động, mô-men được truyền qua khớp nối tới trục và bánh công tác. Dầu tải nhiệt đi vào bơm qua cửa hút hướng trục, tiếp cận bánh công tác và nhận năng lượng từ chuyển động quay.

Sau đó, dầu được đưa ra phía ngoài bánh công tác và thoát qua cửa xả hướng tâm để tiếp tục đi vào hệ thống.

Quá trình hút dầu – truyền năng lượng – đẩy dầu diễn ra liên tục, nhờ đó RY80-50-250 duy trì vòng tuần hoàn dầu nóng trong dây chuyền gia nhiệt.

Ứng dụng của RY80-50-250 trong công nghiệp

Dòng bơm RY được sử dụng trong các hệ thống tuần hoàn dầu tải nhiệt thuộc nhiều ngành như hóa chất, cao su, nhựa, dược phẩm, in và nhuộm dệt, sản xuất vật liệu làm đường, chế biến thực phẩm và chế biến gỗ.

Đối với RY80-50-250, việc lựa chọn cần dựa trên yêu cầu thực tế của hệ thống, đặc biệt là lưu lượng, cột áp, nhiệt độ môi chất và đặc tính đường ống.

Một số yêu cầu quan trọng khi vận hành

Do làm việc với dầu nóng, RY80-50-250 cần được gia nhiệt sơ bộ trước khi khởi động. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, trong khi tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Khi vận hành, van hút cần mở hoàn toàn và lưu lượng được điều chỉnh ở phía xả. Bơm cũng không nên hoạt động ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế trong thời gian dài.

Đồng thời cần thường xuyên kiểm tra độ rung, nhiệt độ ổ trục, tình trạng bôi trơn và độ kín của các vị trí làm kín.

Tìm hiểu tổng quan về dòng bơm dầu truyền nhiệt RY80-50-250 trong công nghiệp cho thấy đây là model chuyên dùng cho nhiệm vụ tuần hoàn dầu nóng, với kết cấu phù hợp cho môi trường nhiệt độ cao và hệ thống gia nhiệt liên tục.

Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, cùng thiết kế đỡ một phía, hai ổ bi định vị rôto, mặt bích cấp áp suất 16 bar và cơ chế tản nhiệt tự nhiên, Bơm dầu truyền nhiệt RY80-50-250 là một cấu hình phù hợp cho các hệ thống công nghiệp có yêu cầu làm việc tương ứng

Tổng hợp các sự cố thường gặp nhất ở Bơm dầu truyền nhiệt RY80-50-250

Bơm dầu truyền nhiệt RY80-50-250 làm việc với dầu nóng ở tốc độ khoảng 2.900 vòng/phút, lưu lượng 60 m³/h, cột áp 72 m và động cơ 22 kW. Trong quá trình vận hành, các sự cố thường tập trung vào lưu lượng, cột áp, rung động, ổ bi, rôto và công suất tiêu thụ.

Việc nhận biết đúng biểu hiện và nguyên nhân giúp xử lý nhanh, hạn chế bơm phải dừng lâu và tránh hư hỏng lan sang phớt, ổ bi hoặc động cơ.

Bơm không ra dầu hoặc lưu lượng rất nhỏ

Đây là một trong những sự cố dễ nhận biết nhất ở Bơm dầu truyền nhiệt RY80-50-250. Sau khi khởi động, động cơ vẫn quay nhưng dầu ra rất ít hoặc không có dòng dầu ở cửa xả.

Nguyên nhân thường gặp

Các nguyên nhân chính gồm:

• Trở lực đường ống xả quá lớn.
• Bánh công tác bị tắc bởi cặn hoặc dị vật.
• Tốc độ quay thấp hơn yêu cầu.
• Động cơ quay sai chiều.
• Van hút chưa mở hoặc mở không đủ.

Đối với RY80-50-250, chiều quay đúng khi quan sát từ phía khớp nối là theo chiều kim đồng hồ.

Cách xử lý

Cần kiểm tra và mở hoàn toàn van hút, xác nhận chiều quay của động cơ, kiểm tra tốc độ và làm sạch bánh công tác nếu bị tắc.

Nếu trở lực đường xả quá lớn, phải kiểm tra lại van, đường ống và các thiết bị trên hệ thống để xác định vị trí gây cản trở dòng dầu.

RY80-50-250 rung mạnh và phát ra tiếng ồn lớn

Rung và tiếng ồn bất thường là dấu hiệu cần xử lý sớm vì RY80-50-250 vận hành ở tốc độ khoảng 2.900 vòng/phút. Nếu tiếp tục chạy khi rung mạnh, ổ bi, khớp nối và bộ làm kín có thể bị ảnh hưởng.

Nguyên nhân chính

Rung mạnh có thể xuất phát từ:

• Trục bơm và trục động cơ không đồng tâm.
• Ổ bi đã hư hỏng.
• Trọng lượng đường ống truyền trực tiếp lên thân bơm.
• Có không khí trong đường ống hoặc thân bơm.

Biện pháp khắc phục

Cần căn chỉnh lại đồng tâm bơm – động cơ, kiểm tra ổ bi và thay mới nếu hư hỏng.

Đường hút và đường đẩy phải có giá đỡ độc lập, không được để tải trọng đường ống tác động lên cửa hút, cửa xả hoặc thân bơm.

Nếu hệ thống có khí, phải xả khí và mồi lại bơm trước khi vận hành.

Lưu lượng hoặc cột áp thấp hơn thiết kế

RY80-50-250 có điểm làm việc đang xét là 60 m³/h tại cột áp 72 m. Nếu lưu lượng hoặc áp suất giảm rõ rệt so với trạng thái bình thường, cần kiểm tra cả bơm và hệ thống.

Những nguyên nhân cần kiểm tra

Lưu lượng và cột áp thấp có thể do:

• Bánh công tác bị tắc.
• Tốc độ động cơ không đủ.
• Đặc tính của hệ thống không phù hợp với đường đặc tính bơm.
• Khe hở vòng làm kín quá lớn.
• Đường ống bị rò rỉ.

Hướng xử lý

Trước tiên nên kiểm tra tốc độ động cơ và tình trạng bánh công tác. Nếu bánh công tác sạch và tốc độ vẫn đạt khoảng 2.900 vòng/phút, cần tiếp tục kiểm tra đường ống, các điểm rò rỉ và tình trạng các chi tiết làm kín.

Nếu nguyên nhân xuất phát từ điểm làm việc của hệ thống, phải điều chỉnh lại đặc tính hệ thống để bơm làm việc trong vùng phù hợp.

Công suất tiêu thụ của bơm tăng quá lớn

RY80-50-250 sử dụng động cơ 22 kW, trong khi tại điểm 60 m³/h – 72 m công suất trục khoảng 19,6 kW.

Nếu dòng điện động cơ hoặc tải vận hành tăng bất thường, không nên tiếp tục cho bơm chạy kéo dài.

Nguyên nhân

Hai nguyên nhân chính cần chú ý là:

• Bơm và động cơ bị lệch tâm khiến ma sát rôto tăng.
• Lưu lượng của bơm quá lớn.

Khi lưu lượng vượt khỏi vùng làm việc phù hợp, công suất cần thiết trên trục cũng có thể tăng.

Cách xử lý

Kiểm tra lại độ đồng tâm giữa trục bơm và động cơ, đồng thời xác nhận rôto không bị cọ xát.

Nếu lưu lượng quá lớn, có thể khép bớt van xả để đưa bơm trở lại vùng vận hành phù hợp. Không sử dụng van hút để điều chỉnh lưu lượng.

Cụm rôto nóng hoặc không quay

Đây là sự cố nghiêm trọng vì liên quan trực tiếp đến phần quay của RY80-50-250.

Biểu hiện có thể là trục quay nặng, động cơ khó khởi động, bơm phát nóng hoặc rôto hoàn toàn không quay.

Nguyên nhân chủ yếu

Rôto có thể bị kẹt do:

• Dị vật lọt vào bên trong bơm.
• Ổ bi bị hư hỏng.
• Các chi tiết bên trong bị cọ xát hoặc khe hở không còn phù hợp.

Cách khắc phục

Phải dừng bơm, kiểm tra dị vật, khe hở rôto và tình trạng ổ bi.

Nếu ổ bi hoặc các chi tiết bên trong đã hư hỏng, cần thay mới trước khi đưa bơm trở lại hoạt động. Không nên cố vận hành khi trục đang quay nặng vì có thể làm hỏng thêm động cơ và khớp nối.

Ổ bi Bơm dầu truyền nhiệt RY80-50-250 quá nóng

Ổ bi quá nóng là sự cố đặc biệt cần chú ý trên bơm dầu truyền nhiệt vì cụm ổ trục vừa chịu tải cơ học vừa chịu ảnh hưởng nhiệt từ hệ thống dầu nóng.

Nguyên nhân thường gặp

Theo đặc điểm của dòng RY, ổ bi nóng bất thường thường liên quan đến:

• Bơm và động cơ không đồng tâm.
• Thiếu dầu hoặc mỡ bôi trơn.
• Sử dụng sai loại chất bôi trơn.

Cách xử lý

Cần kiểm tra lại độ đồng tâm, bổ sung dầu tải nhiệt vào khoang bôi trơn theo yêu cầu và sử dụng đúng loại mỡ cho ổ bi phía khớp nối.

Nếu ổ bi có dấu hiệu rỗ, xước, cháy màu hoặc độ rơ bất thường thì nên thay mới.

Rò rỉ tại cụm làm kín

RY80-50-250 sử dụng bộ chèn làm kín kết hợp phớt dầu cao su chịu nhiệt.

Khi mới đưa bơm vào sử dụng có thể xuất hiện một lượng rò rỉ nhẹ và lượng rò có thể giảm sau thời gian chạy rà. Vì vậy, rò rỉ nhẹ ban đầu chưa nhất thiết đồng nghĩa với phớt đã hỏng.

Tuy nhiên, nếu lượng dầu rò tăng liên tục hoặc đi kèm rung, nóng ổ bi và tiếng ồn bất thường thì cần kiểm tra cụm làm kín, trục và độ đồng tâm.

Những yếu tố làm phớt nhanh hỏng

Phớt làm kín dễ bị ảnh hưởng khi:

• Trục bơm rung mạnh.
• Bơm – động cơ lệch tâm.
• Ổ bi có độ rơ lớn.
• Bơm bị sốc nhiệt.
• Rôto xuất hiện ma sát bất thường.

Vì vậy, xử lý tốt rung và nhiệt cũng chính là biện pháp bảo vệ bộ làm kín.

Bơm bị xâm thực hoặc vận hành không ổn định

Một nguyên nhân thường dẫn đến trạng thái vận hành không ổn định là điều chỉnh lưu lượng bằng cách bóp van hút.

Van hút của RY80-50-250 cần được mở hoàn toàn khi vận hành. Nếu tiết lưu phía hút, áp suất đầu vào có thể giảm và làm tăng nguy cơ xâm thực.

Khi cần giảm lưu lượng, việc điều chỉnh phải thực hiện từ phía van xả.

Ngoài ra, cần mồi đầy bơm và xả hết lượng khí đáng kể trước khi khởi động.

Lưu lượng quá thấp gây bất lợi cho bơm

RY80-50-250 không nên vận hành kéo dài ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.

Khi lưu lượng quá thấp, bơm có thể phát sinh trạng thái làm việc không ổn định, rung hoặc tăng nhiệt.

Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp, cần cân nhắc đường hồi/bypass tại cửa xả để duy trì lưu lượng tối thiểu qua bơm thay vì bóp van quá mức.

Một số dấu hiệu cần dừng bơm để kiểm tra ngay

Trong vận hành RY80-50-250, không nên tiếp tục chạy khi xuất hiện đồng thời các dấu hiệu như rung tăng nhanh, tiếng va đập bất thường, ổ bi nóng mạnh, trục quay nặng, lưu lượng giảm đột ngột hoặc rò rỉ dầu tăng bất thường.

Việc phát hiện và xử lý sớm thường đơn giản hơn nhiều so với tiếp tục vận hành cho đến khi ổ bi, phớt hoặc rôto bị hư hỏng nặng.

Các sự cố thường gặp nhất ở Bơm dầu truyền nhiệt RY80-50-250 tập trung vào sáu nhóm chính: không ra dầu hoặc lưu lượng thấp, rung và tiếng ồn lớn, lưu lượng/cột áp không đạt, công suất tiêu thụ tăng, rôto bị nóng hoặc kẹt và ổ bi quá nóng. Ngoài ra, tình trạng rò rỉ tại cụm làm kín cũng cần được theo dõi trong quá trình vận hành.

Để hạn chế các sự cố này, cần tập trung vào những yếu tố cốt lõi: mồi đầy dầu, bảo đảm đúng chiều quay và tốc độ 2.900 vòng/phút, căn chỉnh đồng tâm chính xác, đỡ đường ống độc lập, bôi trơn đúng loại, duy trì lưu lượng phù hợp và kiểm soát rung – nhiệt thường xuyên.

Với RY80-50-250 làm việc ở 60 m³/h, cột áp 72 m và động cơ 22 kW, việc duy trì đúng các điều kiện trên là cơ sở quan trọng nhất để bơm vận hành ổn định và hạn chế sự cố trong hệ thống dầu tải nhiệt

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

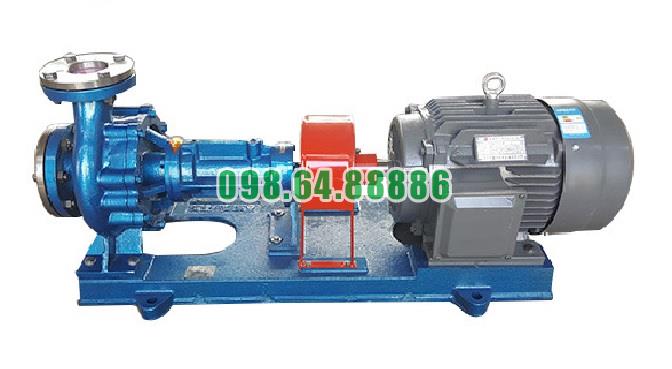

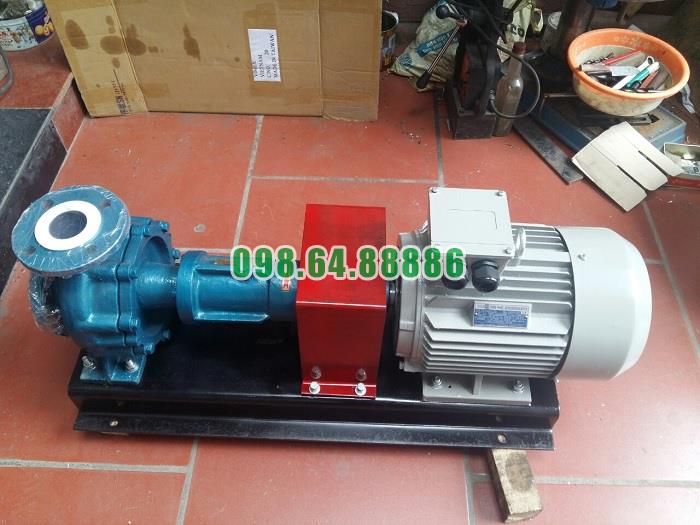

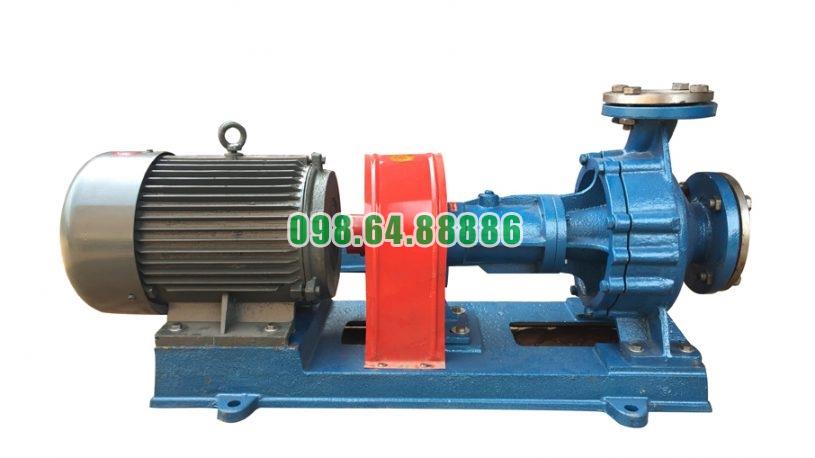

Hình ảnh thực tế bơm dầu truyền nhiệt RY
