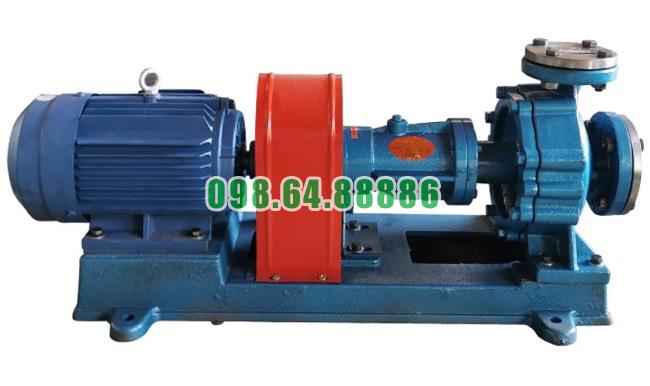

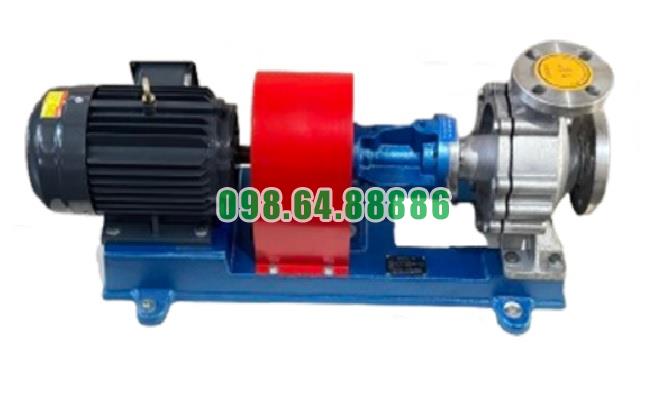

Bơm dầu truyền nhiệt trục ngang RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Nguyên lý chịu áp của đường ống hút xả Bơm dầu truyền nhiệt RY25-25-160

Đường ống hút và đường ống xả của Bơm dầu truyền nhiệt RY25-25-160 có nhiệm vụ dẫn dầu nóng vào bơm, tiếp nhận dầu đã được tăng áp và duy trì vòng tuần hoàn kín trong hệ thống cấp nhiệt. Hai tuyến ống làm việc ở trạng thái áp suất khác nhau nhưng đều phải chịu đồng thời áp lực của dầu, nhiệt độ cao và sự giãn nở của vật liệu.

Khả năng chịu áp ổn định không chỉ phụ thuộc vào độ dày đường ống mà còn liên quan đến mặt bích, gioăng làm kín, van, mối hàn, giá đỡ và cách bố trí tuyến ống quanh bơm.

Sự hình thành áp suất tại cửa hút và cửa xả

Khi động cơ làm bánh công tác quay ở tốc độ 2.900 vòng/phút, dầu tại tâm bánh công tác được đưa ra phía ngoài. Quá trình này tạo vùng áp suất thấp hơn tại cửa hút và vùng áp suất cao hơn tại cửa xả.

Chênh lệch áp suất làm dầu từ đường hồi đi vào bơm, sau đó được đẩy vào đường ống cấp nhiệt. Vì vậy, đường ống hút và đường ống xả chịu hai trạng thái áp suất khác nhau:

• Đường ống hút làm việc tại vùng áp suất thấp hơn.
• Đường ống xả tiếp nhận dầu sau khi được bánh công tác tăng năng lượng nên chịu áp suất cao hơn.
• Toàn bộ hệ thống phải duy trì độ kín để chênh lệch áp suất không bị mất đi.

Bơm RY25-25-160 tạo cột áp 27 m tại lưu lượng 3 m³/h. Cột áp này được sử dụng chủ yếu để thắng trở lực của đường ống, van và thiết bị trao đổi nhiệt trong vòng tuần hoàn.

Nguyên lý chịu áp của đường ống hút

Đường ống hút chịu áp suất thấp hơn cửa xả

Đường hút nối từ hệ thống hồi dầu đến cửa hút của bơm. Khi bánh công tác quay, áp suất tại tâm bánh công tác giảm xuống và tạo điều kiện để dầu tiếp tục đi vào bơm.

Mặc dù áp suất đường hút thấp hơn đường xả, tuyến ống này vẫn phải có độ kín và độ cứng cần thiết. Nếu đường hút bị hở, không khí có thể bị kéo vào hệ thống, làm dòng dầu gián đoạn và khiến áp suất tại cửa hút dao động.

Khả năng chống biến dạng của đường hút

Trong một số trạng thái làm việc, áp suất bên trong đường hút có thể thấp hơn áp suất môi trường bên ngoài. Khi đó, thành ống phải đủ cứng để không bị móp hoặc biến dạng.

Đường ống hút quá mỏng, quá nhỏ hoặc có đoạn mềm không phù hợp có thể bị co hẹp tiết diện khi bơm hoạt động. Hiện tượng này làm tăng trở lực, giảm lưu lượng dầu và khiến bơm không đạt thông số thiết kế.

Đường hút phải hạn chế tổn thất áp suất

Đường kính, chiều dài và số lượng co cút trên đường hút ảnh hưởng trực tiếp đến áp suất đầu vào của bơm. Tuyến ống hút nên được bố trí ngắn, ít thay đổi hướng và có tiết diện phù hợp.

Nếu trở lực đường hút quá lớn, áp suất tại cửa hút giảm mạnh. Dòng dầu vào bánh công tác không ổn định, làm khả năng tạo lưu lượng và cột áp của RY25-25-160 bị suy giảm.

Nguyên lý chịu áp của đường ống xả

Đường xả tiếp nhận áp suất do bơm tạo ra

Sau khi dầu đi qua bánh công tác, dầu được tăng vận tốc và áp suất rồi dẫn đến cửa xả. Vì vậy, đường ống xả chịu áp lực cao hơn đường hút.

Áp suất này tác động lên thành ống theo mọi hướng. Thành ống, mối hàn, mặt bích và gioăng phải tạo thành một kết cấu kín, đủ khả năng giữ dầu nóng bên trong mà không bị biến dạng hoặc rò rỉ.

Áp suất xả thay đổi theo trở lực hệ thống

Áp suất trên đường xả không phải lúc nào cũng cố định. Giá trị thực tế phụ thuộc vào mức mở van, chiều dài đường ống, số lượng thiết bị và tổng trở lực của hệ thống.

Khi van xả được khép bớt, trở lực tăng và áp suất gần cửa xả có xu hướng tăng. Khi van mở lớn hơn, lưu lượng tăng nhưng áp suất tại điểm làm việc có thể thay đổi theo đặc tính của bơm.

Không nên đóng kín van xả trong thời gian dài vì dầu không được lưu thông, trong khi bánh công tác vẫn truyền năng lượng vào lượng dầu nằm trong thân bơm. Điều này có thể làm áp suất và nhiệt độ cục bộ tăng lên.

Khả năng chịu áp của mặt bích hút và xả

Cửa hút và cửa xả của Bơm dầu truyền nhiệt RY25-25-160 có đường kính danh nghĩa 25 mm. Mặt bích và các bộ phận chịu áp của dòng bơm RY được thiết kế theo cấp áp suất 16 bar.

Cấp áp suất này thể hiện khả năng chịu áp của phần kết nối trên bơm trong điều kiện thiết kế. Tuy nhiên, toàn bộ đường ống chỉ an toàn khi các thành phần liên quan đều có cấp chịu áp tương thích, bao gồm:

• Ống dẫn dầu.
• Mặt bích đối ứng.
• Gioăng làm kín.
• Bu lông liên kết.
• Van và phụ kiện.
• Mối hàn trên đường ống.

Không nên chỉ căn cứ vào khả năng chịu áp của mặt bích bơm để đánh giá toàn bộ hệ thống. Giới hạn làm việc thực tế phải dựa trên bộ phận có khả năng chịu áp thấp nhất trong tuyến ống.

Vai trò của gioăng và bu lông mặt bích

Gioăng được đặt giữa hai bề mặt mặt bích để ngăn dầu nóng thoát ra ngoài. Khi bu lông được siết, gioăng bị ép và lấp đầy những khe hở nhỏ giữa hai mặt tiếp xúc.

Để mối nối chịu áp tốt, bu lông phải được siết đều theo đường chéo. Siết không đều có thể làm mặt bích nghiêng, khiến gioăng bị ép lệch và rò rỉ khi áp suất tăng.

Vật liệu gioăng phải phù hợp với nhiệt độ và đặc tính của dầu tải nhiệt. Gioăng không chịu được nhiệt có thể nhanh chóng chai cứng, mất đàn hồi hoặc bị phá hủy dù áp suất hệ thống chưa vượt giới hạn.

Ảnh hưởng của nhiệt độ đến khả năng chịu áp

Đường ống hút và xả không chỉ chịu áp lực mà còn chịu nhiệt từ dầu nóng. Khi nhiệt độ tăng, ống, mặt bích và bu lông đều giãn nở.

Nếu đường ống bị giữ cố định hoàn toàn ở nhiều vị trí, sự giãn nở không có không gian bù trừ sẽ tạo ra ứng suất cơ học. Lực này có thể truyền vào cửa hút và cửa xả của bơm, làm lệch thân bơm hoặc gây hở mối nối.

Vì vậy, tuyến ống cần được bố trí sao cho có khả năng bù giãn nở nhiệt bằng hình dạng đường ống, đoạn uốn hoặc bộ phận bù giãn nở phù hợp. Việc kiểm soát giãn nở giúp duy trì độ kín và khả năng chịu áp trong suốt quá trình tăng nhiệt.

Giá đỡ đường ống bảo vệ cửa hút và cửa xả

Đường ống hút và đường ống xả phải có giá đỡ độc lập. Không được để trọng lượng của đường ống, van hoặc phụ kiện truyền trực tiếp lên mặt bích bơm.

Nếu đường ống kéo hoặc ép vào cửa bơm, thân bơm có thể bị biến dạng hoặc thay đổi vị trí so với động cơ. Khi đó, ngoài nguy cơ rò rỉ tại mặt bích, trục bơm còn có thể mất đồng tâm và phát sinh rung động.

Giá đỡ đúng kỹ thuật giúp:

• Chịu trọng lượng của đường ống và dầu bên trong.
• Hạn chế lực kéo lên mặt bích bơm.
• Duy trì độ kín của mối nối.
• Kiểm soát chuyển vị khi đường ống giãn nở.
• Giảm rung truyền từ đường ống sang thân bơm.

Áp lực động và hiện tượng tăng áp đột ngột

Ngoài áp suất làm việc thông thường, đường ống còn có thể chịu áp lực động khi van đóng quá nhanh hoặc dòng dầu thay đổi đột ngột.

Khi dòng dầu đang chuyển động bị chặn nhanh, năng lượng của dòng chảy tạo ra xung áp trong đường ống. Mức tăng áp tức thời có thể lớn hơn áp suất ổn định và tác động mạnh lên mặt bích, gioăng, van và mối hàn.

Để hạn chế hiện tượng này, van trên đường xả cần được đóng mở từ từ. Khi dừng bơm, nên giảm dòng chảy có kiểm soát thay vì chặn đột ngột toàn bộ tuyến ống.

Điều kiện duy trì khả năng chịu áp ổn định

Đường ống hút xả của Bơm dầu truyền nhiệt RY25-25-160 duy trì khả năng chịu áp tốt khi đáp ứng các điều kiện chính:

• Ống, mặt bích và van có cấp chịu áp phù hợp.
• Gioăng làm kín tương thích với dầu nóng.
• Bu lông mặt bích được siết đều.
• Đường ống có giá đỡ độc lập.
• Tuyến ống có khả năng bù giãn nở nhiệt.
• Không khí và hơi nước được loại bỏ khỏi hệ thống.
• Van được đóng mở từ từ.
• Mối hàn và mặt bích không có dấu hiệu rò rỉ.
• Áp suất thực tế luôn nằm trong giới hạn của toàn hệ thống.

Nguyên lý chịu áp của đường ống hút xả Bơm dầu truyền nhiệt RY25-25-160 dựa trên khả năng giữ kín dầu nóng trước sự chênh lệch áp suất do bánh công tác tạo ra. Đường hút làm việc tại vùng áp suất thấp hơn và cần chống lọt khí, hạn chế biến dạng. Đường xả chịu áp suất cao hơn và phải tiếp nhận năng lượng dòng dầu sau khi qua bơm.

Mặt bích, gioăng, bu lông, thành ống và mối hàn phải phối hợp thành một hệ thống chịu áp đồng bộ. Đồng thời, đường ống cần được đỡ độc lập và có khả năng bù giãn nở nhiệt để không truyền tải trọng lên thân bơm. Khi những yêu cầu này được đáp ứng, tuyến hút xả có thể duy trì độ kín, chịu áp ổn định và hỗ trợ Bơm dầu truyền nhiệt RY25-25-160 làm việc an toàn trong hệ thống tuần hoàn dầu nóng.

Sử dụng Bơm dầu truyền nhiệt RY25-25-160 cho hệ thống sấy công nghiệp

Bơm dầu truyền nhiệt RY25-25-160 được sử dụng để tuần hoàn dầu nóng giữa bộ gia nhiệt và thiết bị sấy. Bơm không tiếp xúc trực tiếp với nguyên liệu mà vận chuyển dầu tải nhiệt trong một mạch kín, giúp cung cấp nhiệt ổn định cho buồng sấy, dàn trao đổi nhiệt hoặc áo gia nhiệt.

Với lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, model này phù hợp với các hệ thống sấy công nghiệp quy mô nhỏ và vừa.

Nguyên lý sử dụng trong hệ thống sấy

Dầu truyền nhiệt được làm nóng tại lò dầu hoặc bộ gia nhiệt. Sau đó, Bơm dầu truyền nhiệt RY25-25-160 đưa dầu nóng đến bộ phận cấp nhiệt của máy sấy.

Tại đây, nhiệt từ dầu được truyền sang không khí, bề mặt sấy hoặc thành thiết bị. Dầu sau khi giảm nhiệt được dẫn trở lại bộ gia nhiệt để tiếp tục chu trình.

Quá trình tuần hoàn được thực hiện theo trình tự:

Bộ gia nhiệt → Bơm RY25-25-160 → thiết bị sấy → đường hồi dầu → bộ gia nhiệt.

Dòng dầu chuyển động liên tục giúp nguồn nhiệt cấp cho hệ thống sấy không bị gián đoạn.

Cấp dầu nóng cho dàn trao đổi nhiệt

Trong hệ thống sấy bằng khí nóng, RY25-25-160 thường được dùng để đưa dầu qua dàn trao đổi nhiệt.

Quạt công nghiệp thổi không khí qua bề mặt dàn nhiệt. Không khí nhận nhiệt từ dầu nóng rồi được đưa vào buồng sấy. Bơm có nhiệm vụ duy trì lượng dầu tuần hoàn đều qua dàn, giúp nhiệt độ luồng khí ổn định hơn.

Cột áp 27 m hỗ trợ dầu vượt qua trở lực của đường ống, van, cút nối và các kênh dẫn trong bộ trao đổi nhiệt.

Sử dụng cho buồng sấy tuần hoàn khí nóng

Bơm RY25-25-160 có thể phục vụ buồng sấy nông sản, thực phẩm, gỗ, nhựa, cao su và nhiều loại vật liệu công nghiệp.

Trong hệ thống này, dầu nóng được đưa đến dàn gia nhiệt đặt trên đường tuần hoàn không khí. Không khí nóng đi qua nguyên liệu, mang theo hơi ẩm rồi tiếp tục được tuần hoàn hoặc thải ra ngoài theo thiết kế.

Dòng dầu ổn định giúp hạn chế nhiệt độ khí sấy tăng giảm đột ngột, từ đó hỗ trợ nguyên liệu khô đều hơn.

Sử dụng cho thiết bị sấy có áo gia nhiệt

Đối với bồn sấy, thùng sấy hoặc thiết bị có áo nhiệt, Bơm dầu truyền nhiệt RY25-25-160 đưa dầu nóng vào khoang bao quanh thân thiết bị.

Nhiệt được truyền qua thành kim loại đến vật liệu bên trong. Sau khi trao đổi nhiệt, dầu quay về lò gia nhiệt.

Phương pháp này phù hợp với những nguyên liệu cần gia nhiệt gián tiếp, không nên tiếp xúc trực tiếp với ngọn lửa hoặc khí đốt.

Khả năng duy trì nhiệt độ sấy ổn định

Lưu lượng 3 m³/h giúp dầu nóng được cấp liên tục đến thiết bị sấy. Khi dòng dầu ổn định, nhiệt lượng truyền vào buồng sấy cũng ổn định hơn.

Điều này giúp:

• Hạn chế điểm quá nóng cục bộ.
• Giảm chênh lệch nhiệt độ trong buồng sấy.
• Duy trì điều kiện sấy tương đối đồng đều.
• Hạn chế nguyên liệu khô không đều.
• Hỗ trợ kiểm soát thời gian sấy chính xác hơn.

Hiệu quả này đặc biệt quan trọng với những quy trình sấy kéo dài hoặc yêu cầu nhiệt độ ổn định trong nhiều giờ.

Phạm vi hệ thống phù hợp

Bơm dầu truyền nhiệt RY25-25-160 phù hợp với:

• Buồng sấy thực phẩm và nông sản.
• Máy sấy gỗ quy mô nhỏ.
• Hệ thống sấy nhựa và cao su.
• Máy sấy hóa chất.
• Thiết bị sấy vật liệu dạng bột.
• Bồn sấy có áo dầu.
• Dàn trao đổi nhiệt cho khí nóng.

Do lưu lượng thiết kế là 3 m³/h, bơm phù hợp hơn với một máy sấy độc lập hoặc một cụm gia nhiệt có lượng dầu tuần hoàn vừa phải.

Yêu cầu khi lắp đặt vào hệ thống sấy

Để bơm làm việc ổn định, đường hút cần ngắn, kín và có đường kính phù hợp. Dầu truyền nhiệt phải sạch, không chứa cặn hoặc hạt rắn có thể gây tắc bánh công tác.

Thân bơm phải được mồi đầy dầu trước khi khởi động. Khi sử dụng dầu ở nhiệt độ cao, cần gia nhiệt bơm từ từ để tránh sốc nhiệt và giãn nở không đồng đều.

Van hút phải được mở hoàn toàn trong quá trình vận hành. Việc điều chỉnh lưu lượng nên thực hiện bằng van xả, không khép van hút để giảm dòng dầu.

Điều kiện duy trì hiệu quả sấy

Bơm cần hoạt động gần lưu lượng thiết kế để bảo đảm dầu được tuần hoàn đầy đủ. Nếu lưu lượng quá thấp, khả năng truyền nhiệt giảm và dầu có thể bị tích nhiệt cục bộ trong thân bơm.

Trong quá trình vận hành cần theo dõi:

• Lưu lượng dầu tuần hoàn.
• Áp suất cửa xả.
• Nhiệt độ dầu vào và ra.
• Nhiệt độ ổ bi.
• Độ rung của bơm.
• Tình trạng rò rỉ tại bộ làm kín.

Các thông số ổn định cho thấy bơm đang cung cấp dòng dầu phù hợp cho hệ thống sấy.

Lợi ích khi sử dụng RY25-25-160

Việc sử dụng Bơm dầu truyền nhiệt RY25-25-160 cho hệ thống sấy công nghiệp mang lại các lợi ích chính:

• Cấp dầu nóng liên tục cho thiết bị sấy.
• Duy trì nhiệt độ sấy ổn định.
• Hỗ trợ phân bố nhiệt đồng đều.
• Phù hợp với phương pháp gia nhiệt gián tiếp.
• Giảm nguy cơ nguyên liệu tiếp xúc trực tiếp với nguồn nhiệt.
• Đáp ứng tốt các hệ thống sấy nhỏ và vừa.
• Công suất động cơ 1,5 kW phù hợp với lưu lượng thiết kế.

Bơm dầu truyền nhiệt RY25-25-160 được sử dụng trong hệ thống sấy công nghiệp để tuần hoàn dầu nóng giữa bộ gia nhiệt và dàn trao đổi nhiệt, buồng sấy hoặc thiết bị có áo nhiệt.

Với lưu lượng 3 m³/h, cột áp 27 m và động cơ 1,5 kW, bơm phù hợp với các cụm sấy quy mô nhỏ và vừa. Dòng dầu tuần hoàn ổn định giúp duy trì nhiệt độ đều, hạn chế dao động nhiệt và nâng cao tính đồng nhất của quá trình sấy.
