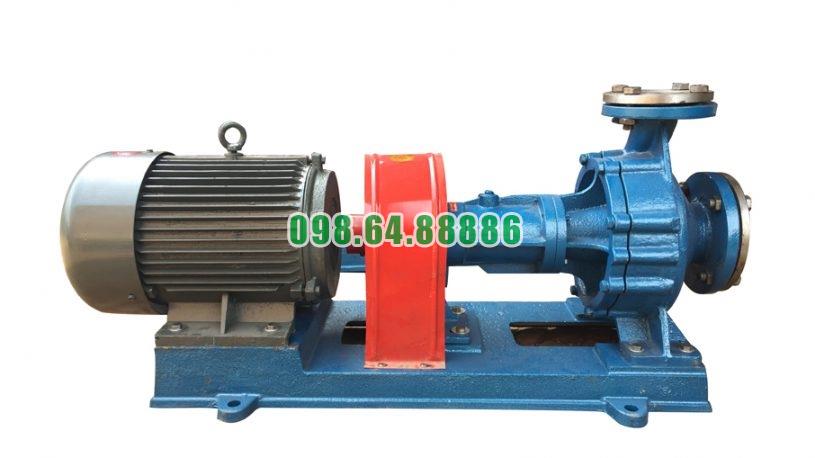

Bơm ly tâm chịu nhiệt RY40-25-160 lưu lượng 10 m3/h, công suất 2.2 kW, cột áp 28 m, tốc độ 2.900 vòng/phút

Những ưu điểm vượt trội giúp bơm dầu truyền nhiệt RY40-25-160 được ưa chuộng

Trong hệ thống gia nhiệt công nghiệp, bơm tuần hoàn dầu nóng cần đáp ứng đồng thời nhiều yêu cầu như duy trì lưu lượng ổn định, chịu được môi trường nhiệt độ cao, hạn chế rò rỉ và vận hành liên tục. Bơm dầu truyền nhiệt RY40-25-160 nổi bật nhờ sự kết hợp giữa thông số làm việc phù hợp và kết cấu chuyên dụng cho dầu truyền nhiệt.

Với lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ quay 2.900 vòng/phút, RY40-25-160 là lựa chọn đáng chú ý cho những hệ thống gia nhiệt có yêu cầu tương ứng. Những ưu điểm chính tập trung ở khả năng tuần hoàn dầu nóng, tản nhiệt tự nhiên, kết cấu ổn định và sự đơn giản trong lắp đặt, vận hành.

1. Khả năng tuần hoàn dầu nóng ổn định

Ưu điểm quan trọng nhất của RY40-25-160 là khả năng duy trì dòng dầu truyền nhiệt liên tục trong hệ thống.

Dầu từ đường hồi đi vào cửa hút DN40, được bánh công tác truyền năng lượng rồi đẩy ra cửa xả DN25. Quá trình này liên tục tạo thành vòng tuần hoàn:

Bơm → nguồn gia nhiệt → thiết bị sử dụng nhiệt → đường hồi → bơm

Khi lưu lượng được duy trì ổn định, nhiệt lượng cũng được vận chuyển đều hơn giữa nguồn nhiệt và thiết bị sản xuất.

2. Lưu lượng 10 m³/h kết hợp cột áp 28 m

RY40-25-160 được thiết kế với lưu lượng 10 m³/h tại cột áp 28 m.

Hai thông số này tạo thành điểm làm việc quan trọng của bơm. Lưu lượng quyết định lượng dầu được tuần hoàn, còn cột áp giúp dòng dầu vượt qua trở lực của đường ống, van và thiết bị trao đổi nhiệt.

Khi yêu cầu thực tế của hệ thống gần với mức 10 m³/h – 28 m, RY40-25-160 có thể đáp ứng nhiệm vụ tuần hoàn mà không cần sử dụng một model có công suất lớn hơn quá nhiều.

3. Công suất động cơ 2,2 kW phù hợp với nhiệm vụ bơm

Động cơ 2,2 kW dẫn động bánh công tác ở tốc độ 2.900 vòng/phút.

Mức công suất này được cân đối với đặc tính thủy lực của RY40-25-160, giúp tạo lưu lượng và cột áp yêu cầu trong một cụm bơm tương đối gọn.

Đối với hệ thống có điểm làm việc phù hợp, đây là lợi thế vì có thể tránh tình trạng lắp đặt động cơ quá lớn so với nhu cầu tuần hoàn thực tế.

4. Thiết kế chuyên dụng cho môi trường nhiệt độ cao

RY40-25-160 không phải bơm nước thông thường mà được thiết kế để tuần hoàn dầu truyền nhiệt nóng.

Phần thân bơm trực tiếp tiếp xúc với môi chất được bố trí tách tương đối khỏi cụm ổ bi phía sau theo kết cấu:

Thân bơm → bộ làm kín → gối đỡ → thân ổ trục → khớp nối → động cơ

Cách bố trí này giúp hạn chế nhiệt từ thân bơm truyền trực tiếp đến ổ bi và hệ truyền động.

Đây là một ưu điểm quan trọng khi thiết bị phải làm việc nhiều giờ trong môi trường nhiệt độ cao.

5. Tản nhiệt tự nhiên không cần hệ thống nước làm mát riêng

Một đặc điểm nổi bật của RY40-25-160 là khả năng tản nhiệt tự nhiên.

Khoảng cách giữa thân bơm nóng và cụm ổ trục tạo điều kiện để nhiệt được phân tán ra môi trường trước khi truyền đến hai ổ bi.

Đơn giản hóa hệ thống

Nhờ kết cấu này, bơm không phải phụ thuộc vào một hệ thống nước làm mát truyền thống riêng biệt.

Điều đó giúp giảm nhu cầu về đường cấp nước, đường hồi nước, van và các thiết bị phụ trợ khác.

Kết quả là cụm bơm trở nên gọn hơn và giảm số lượng hạng mục cần quản lý.

6. Hai ổ bi giúp trục quay ổn định

RY40-25-160 sử dụng hai ổ bi để đỡ và định vị trục.

Ở tốc độ 2.900 vòng/phút, khả năng giữ trục đúng tâm rất quan trọng vì trục liên kết trực tiếp với bánh công tác và khớp nối động cơ.

Hai điểm đỡ giúp hạn chế dao động của trục, từ đó hỗ trợ giảm rung và giữ bánh công tác đúng vị trí trong thân bơm.

Bảo vệ các bộ phận liên quan

Trục ổn định còn giúp giảm tải bất thường lên bộ làm kín và khớp nối.

Nhờ vậy, nguy cơ hình thành chuỗi sự cố như:

Lệch trục → rung → nóng ổ bi → mòn làm kín → rò rỉ dầu

được hạn chế.

7. Gối đỡ vừa tăng độ cứng vừa hỗ trợ tản nhiệt

Gối đỡ nằm giữa thân bơm và thân ổ trục là một đặc điểm đáng chú ý trong kết cấu RY40-25-160.

Về cơ khí, bộ phận này giúp duy trì vị trí tương đối giữa cụm thủy lực và cụm trục.

Về nhiệt, gối đỡ tạo khoảng cách giữa thân bơm chứa dầu nóng với ổ bi.

Sự kết hợp giữa độ cứng cơ khí và khả năng tạo vùng chuyển tiếp nhiệt giúp bơm thích hợp hơn cho yêu cầu vận hành liên tục của hệ thống gia nhiệt.

8. Hệ thống làm kín phù hợp với dầu nóng

Khu vực trục đi qua nắp bơm là vị trí dễ phát sinh rò rỉ nếu khả năng làm kín không tốt.

RY40-25-160 sử dụng bộ chèn kết hợp với phớt dầu, tạo nhiều lớp kiểm soát quanh trục.

Có thể hình dung:

Dầu nóng → chèn làm kín → phớt dầu → cụm ổ trục

Kết cấu này giúp hạn chế dầu truyền nhiệt di chuyển dọc theo trục về phía sau.

Khi trục được giữ ổn định và bộ làm kín ở trạng thái tốt, khả năng kiểm soát rò rỉ cũng được duy trì tốt hơn.

9. Khớp nối mềm giúp truyền động êm hơn

Động cơ và trục bơm được liên kết bằng khớp nối mềm.

Khớp nối truyền mô-men từ động cơ đến bánh công tác, đồng thời hỗ trợ hấp thụ một phần rung động và sai lệch nhỏ giữa hai trục.

Khi bơm và động cơ được căn chỉnh chính xác, khớp nối giúp hệ truyền động làm việc ổn định hơn và giảm tải bất thường lên ổ bi.

Đây là ưu điểm có ý nghĩa rõ rệt đối với thiết bị phải quay liên tục ở tốc độ cao.

10. Kết cấu nhỏ gọn, thuận lợi khi lắp đặt

Các bộ phận chính của RY40-25-160 được bố trí liên tục trên một hệ trục.

Bơm và động cơ cùng đặt trên một bệ máy, tạo thành cụm thiết bị tương đối gọn.

Đặc biệt, do sử dụng tản nhiệt tự nhiên nên xung quanh bơm không cần bố trí thêm nhiều đường ống làm mát.

Điều này thuận lợi khi lắp bơm trong các khu vực có nhiều đường ống, bồn chứa và thiết bị gia nhiệt.

11. Phù hợp với yêu cầu vận hành liên tục

Trong nhà máy, bơm dầu truyền nhiệt thường phải hoạt động trong nhiều giờ để giữ nhiệt cho dây chuyền.

RY40-25-160 có nhiều đặc điểm hỗ trợ yêu cầu này như:

• Tản nhiệt tự nhiên giúp hạn chế nhiệt truyền đến ổ bi.
• Hai ổ bi giữ trục ổn định.
• Hệ thống bôi trơn giảm ma sát.
• Chèn và phớt kiểm soát rò rỉ.
• Khớp nối mềm hỗ trợ giảm tải cơ học.
• Bệ máy chung duy trì vị trí giữa bơm và động cơ.

Những yếu tố này phối hợp để giúp cụm bơm duy trì trạng thái hoạt động ổn định trong thời gian dài.

12. Hỗ trợ duy trì nhiệt độ ổn định cho dây chuyền

RY40-25-160 liên tục đưa dầu đã được gia nhiệt đến thiết bị sử dụng nhiệt và đưa dầu sau trao đổi nhiệt quay trở lại nguồn gia nhiệt.

Nhờ vậy, môi chất mang nhiệt không bị đứng yên mà liên tục được thay thế.

Dòng tuần hoàn ổn định giúp hạn chế sự biến động nhiệt do lưu lượng thay đổi quá lớn, đồng thời hỗ trợ duy trì điều kiện gia nhiệt đều hơn cho quá trình sản xuất.

13. Giảm sự phụ thuộc vào thiết bị phụ trợ

Khả năng tản nhiệt tự nhiên tạo ra một lợi thế đáng kể về độ đơn giản của hệ thống.

Không cần hệ thống nước làm mát riêng đồng nghĩa với việc giảm số lượng đường ống, van và thiết bị phụ phải hoạt động cùng bơm.

Ít thiết bị phụ trợ hơn cũng đồng nghĩa với:

Ít điểm có thể phát sinh sự cố → ít hạng mục bảo dưỡng → hệ thống đơn giản hơn

Đây là một trong những lý do khiến kiểu bơm RY phù hợp với các hệ thống gia nhiệt cần tính ổn định cao.

14. Thuận lợi trong kiểm tra và bảo dưỡng

Kết cấu của RY40-25-160 tương đối rõ ràng với các cụm chính gồm thân bơm, gối đỡ, thân ổ trục, làm kín, khớp nối và động cơ.

Những bộ phận quan trọng như ổ bi, chèn, phớt và khớp nối có thể được kiểm tra theo từng cụm.

Kết cấu không phụ thuộc vào hệ thống làm mát nước phức tạp cũng giúp giảm số hạng mục phải kiểm tra trong quá trình bảo trì.

15. Cân bằng giữa khả năng làm việc và chi phí sử dụng

Ưu điểm của RY40-25-160 không nằm ở một đặc tính riêng lẻ mà ở sự cân bằng giữa nhiều yếu tố:

10 m³/h lưu lượng + 28 m cột áp + động cơ 2,2 kW + tản nhiệt tự nhiên + kết cấu ổn định + thiết kế gọn

Nếu hệ thống cần đúng phạm vi làm việc này, nhà máy có thể sử dụng một cụm bơm vừa đáp ứng yêu cầu kỹ thuật vừa không cần quá nhiều thiết bị phụ trợ.

Đây chính là giá trị thực tế khiến RY40-25-160 trở thành lựa chọn đáng cân nhắc cho các hệ thống gia nhiệt quy mô phù hợp.

16. Ưu điểm chỉ phát huy tốt khi lựa chọn đúng hệ thống

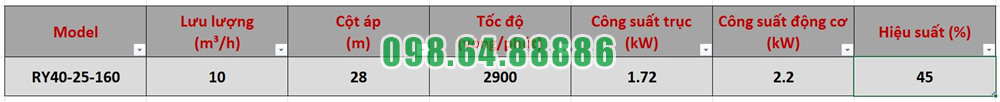

RY40-25-160 được đánh giá cao khi thông số thực tế của hệ thống gần với điểm làm việc của bơm:

• Lưu lượng: 10 m³/h.
• Cột áp: 28 m.
• Công suất động cơ: 2,2 kW.
• Tốc độ quay: 2.900 vòng/phút.
• Cửa hút: DN40.
• Cửa xả: DN25.

Nếu nhu cầu thực tế khác xa các thông số trên, cần lựa chọn model khác phù hợp hơn.

Vì vậy, những ưu điểm của RY40-25-160 phát huy rõ nhất khi bơm được lựa chọn đúng theo lưu lượng và trở lực của hệ thống.

Những ưu điểm vượt trội giúp bơm dầu truyền nhiệt RY40-25-160 được ưa chuộng tập trung ở khả năng tuần hoàn dầu nóng ổn định, kết cấu phù hợp với môi trường nhiệt độ cao và hệ thống truyền động tương đối đơn giản.

Với lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, bơm đáp ứng tốt những hệ thống có điểm làm việc tương ứng. Tản nhiệt tự nhiên giúp giảm sự phụ thuộc vào nước làm mát, hai ổ bi và gối đỡ giữ trục ổn định, còn bộ chèn kết hợp phớt dầu hỗ trợ kiểm soát rò rỉ dầu nóng.

Sự kết hợp giữa khả năng chịu nhiệt, vận hành ổn định, thiết kế gọn, ít thiết bị phụ trợ và thuận lợi bảo dưỡng là những ưu điểm chính giúp RY40-25-160 trở thành lựa chọn phù hợp cho nhiều hệ thống gia nhiệt công nghiệp.

Khả năng chịu nhiệt độ lên đến 350°C của bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 thuộc dòng bơm RY chuyên dùng để tuần hoàn môi chất gia nhiệt ở nhiệt độ cao, với nhiệt độ môi chất tối đa lên đến 350°C. Đây là đặc điểm quan trọng giúp bơm phù hợp với các hệ thống dầu tải nhiệt công nghiệp, nơi dầu phải liên tục nhận nhiệt, vận chuyển nhiệt đến thiết bị sản xuất rồi quay trở lại nguồn gia nhiệt.

Khả năng làm việc ở mức nhiệt cao của RY40-25-160 không chỉ liên quan đến thân bơm mà còn phụ thuộc vào kết cấu làm kín, ổ trục, khả năng tản nhiệt và cách đưa bơm lên nhiệt độ vận hành.

Làm việc trực tiếp với dầu truyền nhiệt nhiệt độ cao

Trong hệ thống gia nhiệt, RY40-25-160 được lắp trực tiếp trên đường tuần hoàn dầu nóng. Dầu từ thiết bị gia nhiệt đi vào bơm, qua bánh công tác rồi được đẩy đến thiết bị sử dụng nhiệt.

Chu trình cơ bản là:

Nguồn gia nhiệt → RY40-25-160 → Thiết bị sử dụng nhiệt → Đường dầu hồi → Nguồn gia nhiệt.

Khi nhiệt độ dầu tăng cao, phần đầu bơm liên tục tiếp xúc với môi chất nóng. Vì vậy, khả năng làm việc với môi chất đến 350°C là yếu tố giúp RY40-25-160 đáp ứng các hệ thống mà bơm chất lỏng thông thường không phù hợp.

Cần hiểu rằng 350°C là nhiệt độ tối đa của môi chất đối với dòng bơm RY, không có nghĩa toàn bộ các bộ phận của bơm đều duy trì ở nhiệt độ 350°C.

Kết cấu tản nhiệt tự nhiên hỗ trợ làm việc ở nhiệt độ cao

Một đặc điểm đáng chú ý của RY40-25-160 là sử dụng cơ chế tản nhiệt tự nhiên và không cần hệ thống nước làm mát riêng.

Khi dầu nóng đi qua đầu bơm, nhiệt truyền sang các chi tiết kim loại xung quanh. Một phần nhiệt được giải phóng ra môi trường thông qua quá trình tản nhiệt tự nhiên, giúp hạn chế tình trạng nhiệt tích tụ quá mức về phía cụm ổ trục.

Đặc điểm này phù hợp với môi trường làm việc của bơm dầu truyền nhiệt vì hệ thống không phải bố trí thêm một vòng nước làm mát riêng cho bơm.

Tuy nhiên, cơ chế tản nhiệt này không có nhiệm vụ làm nguội dầu truyền nhiệt. Dầu vẫn được duy trì ở nhiệt độ cần thiết để vận chuyển nhiệt trong dây chuyền.

Hệ thống làm kín phù hợp với dầu nóng

Khi nhiệt độ môi chất tăng cao, khu vực trục là một trong những vị trí cần được kiểm soát chặt chẽ vì trục quay đi từ buồng bơm ra phía ổ trục.

RY40-25-160 sử dụng bộ chèn kết hợp với phớt dầu cao su chịu nhiệt để hạn chế dầu nóng di chuyển dọc theo trục ra ngoài.

Bộ chèn tạo vùng làm kín trực tiếp quanh trục, còn phớt dầu chịu nhiệt hỗ trợ kiểm soát môi chất tại khu vực phía sau.

Kết cấu này có ý nghĩa quan trọng khi bơm làm việc với dầu nhiệt độ cao, bởi khả năng làm kín phải được duy trì ngay cả khi các chi tiết của bơm chịu tác động của nhiệt trong thời gian dài.

Gia nhiệt từ từ là điều kiện quan trọng để đạt nhiệt độ làm việc cao

Khả năng chịu nhiệt đến 350°C không có nghĩa có thể đưa RY40-25-160 từ trạng thái nguội lên nhiệt độ cao một cách đột ngột.

Trước khi vận hành ở nhiệt độ cao, bơm cần được gia nhiệt từ từ bằng dầu nóng tuần hoàn. Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm nên được giữ không quá khoảng 40°C, đồng thời tốc độ tăng nhiệt không nên vượt quá khoảng 50°C mỗi giờ.

Mục đích của việc tăng nhiệt từ từ là để thân bơm, trục, nắp bơm và các bộ phận liên quan có thời gian thích nghi với sự thay đổi nhiệt độ.

Nếu nhiệt độ tăng quá nhanh, sự giãn nở nhiệt giữa các chi tiết có thể diễn ra không đồng đều, ảnh hưởng đến khe hở làm việc, độ ổn định của trục và khu vực làm kín.

Vì vậy, khả năng làm việc ở nhiệt độ cao của RY40-25-160 phải đi cùng quy trình gia nhiệt đúng cách.

Ý nghĩa của mức nhiệt 350°C trong hệ thống gia nhiệt

Khả năng vận chuyển môi chất nhiệt độ cao giúp RY40-25-160 phục vụ những dây chuyền cần nguồn nhiệt lớn nhưng vẫn muốn sử dụng phương pháp gia nhiệt gián tiếp.

Dầu tải nhiệt được làm nóng tại một nguồn riêng rồi được bơm đến thiết bị. Nhờ đó, nhiệt có thể được vận chuyển đến bồn, khuôn, máy ép hoặc bộ trao đổi nhiệt mà nguồn đốt không cần đặt trực tiếp tại từng thiết bị.

RY40-25-160 đóng vai trò duy trì dòng dầu nóng trong toàn bộ vòng tuần hoàn. Với lưu lượng 10 m³/h và cột áp 28 m, bơm vừa phải vận chuyển đủ lượng dầu vừa phải thắng được trở lực của đường ống và thiết bị trong hệ thống.

Khả năng làm việc với dầu nóng đến 350°C vì vậy mở rộng phạm vi nhiệt độ mà vòng tuần hoàn có thể phục vụ, đặc biệt trong các quá trình công nghiệp cần gia nhiệt ở mức cao.

Khả năng chịu nhiệt cần đi cùng điều kiện vận hành phù hợp

Để khai thác khả năng làm việc ở nhiệt độ cao của RY40-25-160, không nên chỉ quan tâm đến con số 350°C. Nhiệt độ dầu thực tế phải phù hợp với toàn bộ hệ thống, bao gồm loại dầu tải nhiệt, đường ống, van, thiết bị trao đổi nhiệt và các bộ phận liên quan.

Đối với riêng bơm, việc tăng nhiệt từ từ, duy trì dầu tuần hoàn đầy đủ và tránh để bơm làm việc trong tình trạng lưu lượng quá thấp là những yếu tố quan trọng khi vận hành ở nhiệt độ cao.

Khả năng chịu nhiệt độ lên đến 350°C của bơm dầu truyền nhiệt RY40-25-160 là một đặc tính quan trọng giúp thiết bị phù hợp với các vòng tuần hoàn dầu nóng trong công nghiệp. Bơm có thể trực tiếp vận chuyển dầu tải nhiệt ở nhiệt độ cao từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt và đưa dầu quay trở lại để tiếp tục chu trình.

Khả năng này được hỗ trợ bởi kết cấu chuyên dụng cho dầu nóng, cơ chế tản nhiệt tự nhiên không cần nước làm mát và hệ thống làm kín gồm bộ chèn kết hợp phớt dầu chịu nhiệt. Để bơm làm việc ổn định ở vùng nhiệt độ cao, quá trình gia nhiệt cần được thực hiện từ từ và tránh thay đổi nhiệt độ quá đột ngột.

Nhờ đó, RY40-25-160 có thể duy trì nhiệm vụ cốt lõi của mình ngay trong điều kiện nhiệt độ cao: tuần hoàn dầu truyền nhiệt liên tục và vận chuyển nhiệt ổn định trong hệ thống gia nhiệt công nghiệp.
