Chi tiết cấu tạo cơ khí của dòng Bơm dầu truyền nhiệt RY50-32-200 cho thấy đây là kiểu bơm ly tâm chuyên dùng cho hệ thống tuần hoàn dầu tải nhiệt, có kết cấu đỡ một phía, cửa hút theo phương trục và cửa xả hướng tâm theo phương thẳng đứng. Cụm bơm được tổ chức theo hướng tương đối gọn, trong đó bánh công tác, trục, hệ thống ổ bi, bộ làm kín và khớp nối phối hợp thành một hệ truyền động thống nhất.
Về cơ bản, cấu tạo RY50-32-200 gồm thân bơm, nắp bơm, bánh công tác, đai ốc bánh công tác, trục bơm, hai ổ bi, thân ổ trục, ống dầu, nắp ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín. Bơm được kết nối với động cơ thông qua khớp nối mềm và lắp trên cùng một bệ máy.
Thân bơm là bộ phận bao quanh bánh công tác và tạo không gian cho dầu tải nhiệt chuyển động bên trong.
Dầu đi vào bơm theo cửa hút hướng trục, tiến tới khu vực tâm bánh công tác. Sau khi được bánh công tác truyền năng lượng, dầu chuyển động ra phía chu vi và được thân bơm thu nhận trước khi đi tới cửa xả.
Cửa hút được bố trí theo cùng phương với trục bơm. Cấu tạo này giúp dầu đi tương đối trực tiếp về tâm bánh công tác.
Đây là cách bố trí điển hình của phần thủy lực RY50-32-200, đồng thời giúp đơn giản hóa tuyến dòng chảy ở khu vực cửa hút.
Sau khi rời bánh công tác, dầu được đưa tới cửa xả bố trí hướng lên trên.
Cách bố trí này tạo nên đặc điểm cơ khí dễ nhận biết của dòng RY:
Hút ngang theo trục – xả đứng hướng lên.
Thiết kế này cũng thuận lợi cho việc nối đường ống xả lên hệ thống tuần hoàn dầu tải nhiệt.
Nắp bơm được lắp phía sau thân bơm và tạo thành một trong những bộ phận quan trọng ngăn cách khu vực dầu nóng với phần cơ khí phía sau.
Trục bơm đi xuyên qua khu vực nắp bơm, vì vậy đây cũng là nơi bố trí hệ thống làm kín.
Nắp bơm vừa tham gia hoàn thiện khoang thủy lực vừa tạo vị trí lắp cho các bộ phận liên quan tới packing và phớt dầu.
Độ ổn định của nắp bơm có ảnh hưởng trực tiếp tới vị trí tương quan giữa thân bơm, trục và hệ thống làm kín.
Trong cấu tạo cơ khí của Bơm dầu truyền nhiệt RY50-32-200, bánh công tác là chi tiết trực tiếp nhận mô-men từ trục và truyền năng lượng sang dầu tải nhiệt.
Số 200 trong model RY50-32-200 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 200 mm.
Khi trục quay ở tốc độ khoảng 2.900 vòng/phút, bánh công tác cũng quay theo và liên tục truyền năng lượng cho dầu.
Bánh công tác nằm ở đầu phía trước của trục bơm, tạo thành kết cấu kiểu công xôn hay đỡ một phía.
Phía sau bánh công tác là nắp bơm, cụm làm kín và thân ổ trục.
Cách bố trí này tạo ra một đường kết cấu tương đối rõ:
Bánh công tác → nắp bơm → bộ làm kín → thân ổ trục → khớp nối → động cơ.
Bánh công tác được giữ trên trục bằng đai ốc bánh công tác.
Đây là chi tiết có kích thước không lớn nhưng đóng vai trò quan trọng trong việc duy trì vị trí của bánh công tác trên trục.
Khi bơm hoạt động ở tốc độ cao, bánh công tác phải được cố định chắc chắn để tránh dịch chuyển dọc trục hoặc mất ổn định.
Trong quá trình tháo lắp bảo dưỡng, đai ốc bánh công tác cũng là một trong những chi tiết được tháo trước khi tách bánh công tác khỏi trục.
Trục là bộ phận cơ khí xuyên suốt giữa bánh công tác và khớp nối.
Một đầu trục lắp bánh công tác, còn phía sau kết nối với hệ truyền động.
Mô-men được truyền theo chuỗi:
Động cơ → khớp nối mềm → trục bơm → bánh công tác.
Do RY50-32-200 vận hành ở tốc độ khoảng 2.900 vòng/phút, độ thẳng và độ đồng tâm của trục có ảnh hưởng rất lớn tới rung động, ổ bi và độ ổn định của bánh công tác.
Trong kết cấu dòng RY, cụm rôto chủ yếu bao gồm bánh công tác, trục và đai ốc bánh công tác.
Đây là toàn bộ phần quay chính của bơm.
Khi động cơ hoạt động, cả cụm rôto quay liên tục. Hai ổ bi phía sau chịu trách nhiệm giữ rôto ở đúng vị trí.
Do đó, trạng thái của trục, bánh công tác và ổ bi có quan hệ trực tiếp với nhau. Một chi tiết bị mòn hoặc mất cân bằng có thể ảnh hưởng tới toàn bộ cụm quay.
RY50-32-200 sử dụng hai ổ bi bố trí trong thân ổ trục.
Đây là một trong những điểm quan trọng nhất khi phân tích cấu tạo cơ khí của bơm.
Hai ổ bi có nhiệm vụ:
Ổ bi phía trước được bố trí gần phần đầu bơm hơn.
Ổ bi này có vai trò đỡ phần trục gần bánh công tác và góp phần giữ ổn định vị trí của rôto.
Theo cấu tạo dòng RY, vị trí này sử dụng dầu tải nhiệt sạch làm chất bôi trơn.
Ổ bi còn lại được bố trí về phía khớp nối.
Vị trí này phối hợp với ổ bi phía trước để định vị trục.
Ổ bi phía khớp nối sử dụng mỡ bôi trơn theo yêu cầu của dòng bơm. Việc bôi trơn đúng giúp giảm ma sát và duy trì trạng thái quay ổn định của trục.
Hai ổ bi được lắp trong thân ổ trục.
Đây là bộ phận cơ khí có nhiệm vụ tạo kết cấu cứng vững cho toàn bộ cụm đỡ trục.
Thân ổ trục giúp duy trì khoảng cách và vị trí tương đối của hai ổ bi, từ đó giữ trục theo đúng đường tâm thiết kế.
Ngoài chức năng cơ học, bề mặt thân ổ trục cũng tham gia vào quá trình tản nhiệt tự nhiên của dòng RY.
Nắp ổ trục được bố trí tại đầu thân ổ trục.
Bộ phận này giúp hoàn thiện khoang chứa vòng bi và duy trì các chi tiết bên trong ở đúng vị trí.
Khi cần bảo dưỡng ổ bi, kỹ thuật viên có thể tháo nắp ổ trục để tiếp cận các bộ phận bên trong theo đúng trình tự tháo lắp.
Kết cấu này giúp cụm ổ trục có khả năng kiểm tra và bảo trì tương đối thuận tiện.
Trong sơ đồ cấu tạo dòng RY có bố trí ống dầu tại khu vực thân ổ trục.
Chi tiết này liên quan đến việc đưa hoặc duy trì dầu bôi trơn tại vị trí cần thiết của cụm ổ trục.
Đối với bơm dầu tải nhiệt hoạt động ở tốc độ cao, hệ thống bôi trơn là một phần không thể tách rời khỏi kết cấu cơ khí vì nó trực tiếp ảnh hưởng tới ma sát, nhiệt độ và tuổi thọ ổ bi.
Bên dưới thân ổ trục là giá đỡ.
Giá đỡ tạo liên kết giữa thân ổ trục với bệ máy và truyền tải trọng của cụm bơm xuống nền.
Nhờ kết cấu này, cụm trục và ổ bi được giữ chắc chắn trong quá trình hoạt động.
Đường ống hút và xả vẫn phải có hệ thống đỡ riêng. Không nên để trọng lượng đường ống truyền xuống thân bơm hoặc giá đỡ vì có thể làm thay đổi độ đồng tâm của cụm máy.
Tại khu vực trục xuyên qua nắp bơm, RY sử dụng bộ chèn làm kín packing.
Packing được bố trí xung quanh trục và tạo vùng làm kín giữa phần quay với phần tĩnh.
Đây là vị trí đặc biệt quan trọng do một phía tiếp xúc với dầu tải nhiệt, trong khi trục phải quay liên tục.
Sau thời gian dài sử dụng, packing có thể bị mòn và cần điều chỉnh hoặc thay thế.
Khả năng tháo thay từng bộ phận giúp công việc bảo dưỡng thuận tiện hơn và không cần thay toàn bộ cụm làm kín khi chỉ có packing xuống cấp.
Bên cạnh packing, kết cấu dòng RY còn sử dụng phớt dầu cao su chịu nhiệt.
Phớt dầu góp phần hạn chế dầu di chuyển không mong muốn theo trục và bảo vệ khu vực ổ trục.
Việc kết hợp packing và phớt dầu tạo thành hệ thống làm kín phù hợp với đặc điểm của một bơm tuần hoàn dầu nóng.
Phía sau trục bơm là khớp nối mềm kết nối với động cơ.
Dòng RY sử dụng dạng khớp nối mềm ba chấu.
Khớp nối thực hiện nhiệm vụ truyền chuyển động quay từ trục động cơ sang trục bơm.
Dù có khả năng đàn hồi nhất định, khớp nối vẫn yêu cầu trục động cơ và trục bơm phải được căn chỉnh chính xác.
Nếu hai trục lệch nhau quá mức, tải bổ sung sẽ truyền tới ổ bi, gây rung, nóng và mài mòn.
Vì vậy, việc căn chỉnh khớp nối là một phần rất quan trọng trong kết cấu và quá trình lắp đặt RY50-32-200.
RY50-32-200 cùng động cơ được bố trí trên một bệ chung.
Bệ máy giúp duy trì vị trí tương quan giữa bơm và động cơ, đồng thời tạo nền tảng để căn đồng tâm hai trục.
Cách bố trí trên cùng bệ cũng làm cho toàn bộ cụm cơ khí tương đối tập trung và thuận tiện khi lắp đặt tại nhà máy.
Một điểm quan trọng khi nói về chi tiết cấu tạo cơ khí của dòng Bơm dầu truyền nhiệt RY50-32-200 là kiểu kết cấu công xôn hay đỡ một phía.
Bánh công tác nằm ở phía trước cụm ổ trục, còn hai ổ bi được bố trí phía sau để giữ trục.
Cách bố trí này giúp phần thủy lực và phần cơ khí được phân chia tương đối rõ:
Phần thủy lực: thân bơm, nắp bơm, bánh công tác.
Phần làm kín: packing và phớt dầu.
Phần cơ khí quay: trục và bánh công tác.
Phần đỡ: hai ổ bi, thân ổ trục, nắp ổ trục và giá đỡ.
Phần truyền động: khớp nối và động cơ.
RY50-32-200 không sử dụng hệ thống nước làm mát truyền thống dành riêng cho bơm mà áp dụng tản nhiệt tự nhiên.
Cấu tạo này giúp giảm các đường nước phụ trợ xung quanh cụm máy.
Thân bơm, nắp bơm, phần liên kết và thân ổ trục tạo thành kết cấu phân bố nhiệt từ vùng dầu nóng ra môi trường.
Đây là một đặc điểm cơ khí đáng chú ý của dòng RY khi sử dụng trong hệ thống dầu tải nhiệt.
Khi nhìn từ phía khớp nối, trục của dòng RY quay theo chiều kim đồng hồ.
Chiều quay này liên quan trực tiếp đến hình dạng và hướng của cánh bánh công tác.
Động cơ phải được đấu điện đúng chiều để bánh công tác làm việc theo thiết kế.
Cấu tạo RY50-32-200 có thể hình dung theo một chuỗi liên kết từ trước ra sau:
Cửa hút → thân bơm → bánh công tác → nắp bơm → bộ chèn làm kín/phớt dầu → trục → ổ bi phía trước → thân ổ trục → ổ bi phía sau → khớp nối → động cơ.
Mỗi bộ phận đảm nhận một nhiệm vụ khác nhau nhưng cùng phối hợp để tạo thành cụm bơm hoàn chỉnh.
Bánh công tác tạo dòng dầu, trục truyền mô-men, ổ bi giữ rôto, bộ làm kín hạn chế rò rỉ và khớp nối truyền công suất từ động cơ.
Một ưu điểm của kết cấu RY50-32-200 là nhiều bộ phận cơ khí có thể được tháo kiểm tra riêng.
Khi cần bảo dưỡng, kỹ thuật viên có thể tiếp cận lần lượt cụm khớp nối, thân ổ trục, ổ bi, trục, packing và bánh công tác.
Những chi tiết bị mòn có thể được kiểm tra và thay thế mà không nhất thiết phải thay toàn bộ bơm.
Đây là yếu tố quan trọng đối với thiết bị hoạt động lâu dài trong dây chuyền dầu tải nhiệt.
Chi tiết cấu tạo cơ khí của dòng Bơm dầu truyền nhiệt RY50-32-200 tập trung vào kết cấu bơm ly tâm đỡ một phía với thân bơm, nắp bơm, bánh công tác 200 mm, trục, hai ổ bi, thân ổ trục, ống dầu, nắp ổ trục, giá đỡ, packing, phớt dầu chịu nhiệt và khớp nối mềm ba chấu.
Phần thủy lực sử dụng cửa hút hướng trục và cửa xả hướng tâm theo phương thẳng đứng. Phần cơ khí sử dụng hai ổ bi để giữ trục, trong khi khớp nối truyền mô-men trực tiếp từ động cơ tới bánh công tác. Toàn bộ bơm và động cơ được bố trí trên cùng bệ, tạo thành một cụm cơ khí tương đối tập trung.
Chính sự phối hợp giữa bánh công tác – trục – ổ bi – bộ làm kín – khớp nối – giá đỡ tạo nên cấu trúc cơ khí cốt lõi của RY50-32-200, giúp bơm phù hợp với nhiệm vụ tuần hoàn dầu tải nhiệt trong các hệ thống công nghiệp hoạt động liên tục.
Quá trình di chuyển môi chất dầu nóng trong Bơm dầu truyền nhiệt RY50-32-200 diễn ra liên tục từ cửa hút, qua tâm bánh công tác, chuyển dần ra vùng ngoài bánh công tác rồi đi vào thân bơm và thoát ra cửa xả. Toàn bộ quá trình dựa trên nguyên lý ly tâm, trong đó bánh công tác nhận chuyển động từ động cơ để truyền năng lượng cho dầu tải nhiệt.
Với bộ thông số sử dụng gồm lưu lượng 18 m³/h, cột áp 50 m, công suất động cơ 5,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200 tạo dòng tuần hoàn dầu nóng liên tục cho những hệ thống có yêu cầu thủy lực tương ứng.
Dầu tải nhiệt từ đường ống hút được đưa tới cửa vào của bơm. Theo kết cấu dòng RY, cửa hút được bố trí theo hướng trục, giúp môi chất đi trực tiếp về khu vực trung tâm của bánh công tác.
Trước khi bơm khởi động, thân bơm cần được mồi đầy dầu và loại bỏ không khí. Đây là điều kiện quan trọng bởi bơm ly tâm cần có chất lỏng trong khoang bơm để hình thành dòng tuần hoàn ổn định.
Khi bánh công tác bắt đầu quay, dầu liên tục được đưa từ đường hút vào khu vực tâm bánh công tác.
Sau khi qua cửa hút, dầu nóng tiến vào mắt hút của bánh công tác.
Đây là vị trí bắt đầu quá trình truyền năng lượng từ máy bơm sang môi chất. Dầu tại khu vực tâm bánh công tác tiếp xúc với các cánh đang quay và bắt đầu chuyển động theo bánh công tác.
Với tốc độ 2.900 vòng/phút, bánh công tác liên tục tác động lên dầu, tạo điều kiện để môi chất dịch chuyển từ khu vực gần trục ra phía ngoài.
Động cơ của RY50-32-200 truyền chuyển động qua khớp nối mềm ba chấu đến trục bơm.
Chuỗi truyền động có thể hình dung:
Động cơ → khớp nối → trục bơm → bánh công tác → dầu tải nhiệt.
Khi bánh công tác quay, các cánh bơm tác động lên dầu và làm dầu tăng vận tốc. Năng lượng cơ học của động cơ vì vậy được chuyển sang năng lượng của dòng chất lỏng.
Đây là giai đoạn quan trọng nhất trong quá trình di chuyển môi chất dầu nóng trong Bơm dầu truyền nhiệt RY50-32-200.
Dưới tác động của chuyển động quay, dầu không giữ nguyên tại tâm bánh công tác mà liên tục chuyển dịch về phía đường kính ngoài.
Trong khi đi qua các khoang giữa các cánh, dầu nhận thêm năng lượng và tăng vận tốc.
Có thể hình dung hướng chuyển động như sau:
Cửa hút → tâm bánh công tác → khe giữa các cánh → mép ngoài bánh công tác.
Quá trình này diễn ra liên tục khi động cơ hoạt động, giúp một lượng dầu mới liên tục được đưa vào tâm trong khi dầu đã nhận năng lượng liên tục rời khỏi vùng ngoài.
Khi dầu trong bánh công tác liên tục được đưa ra phía ngoài, khu vực gần tâm bánh công tác luôn có điều kiện tiếp nhận lượng dầu mới từ cửa hút.
Nhờ vậy, dòng môi chất không di chuyển theo từng mẻ riêng biệt mà hình thành một dòng chảy liên tục.
Đây là đặc tính phù hợp với hệ thống dầu tải nhiệt bởi dầu phải lưu thông không ngừng giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Sau khi đi tới vùng ngoài của bánh công tác, dầu được đưa vào không gian của thân bơm.
Thân bơm có nhiệm vụ tiếp nhận dòng chất lỏng có vận tốc cao từ bánh công tác và dẫn nó về phía cửa xả.
Trong quá trình này, một phần động năng của dòng dầu được chuyển thành năng lượng áp suất.
Vì vậy, dầu sau khi qua bánh công tác không chỉ được tăng vận tốc mà còn có khả năng vượt qua trở lực của hệ thống đường ống phía sau bơm.
Theo cấu tạo dòng RY, cửa xả được bố trí theo hướng tâm và phương thẳng đứng.
Sau khi được thân bơm thu dòng, dầu nóng được dẫn đến cửa xả và đi vào đường ống đẩy.
Quá trình bên trong RY50-32-200 lúc này có thể mô tả ngắn gọn:
Dầu vào theo hướng trục → đi vào tâm bánh công tác → chuyển động ra ngoài → vào thân bơm → đổi thành dòng có áp → thoát qua cửa xả hướng tâm.
Đây chính là đường đi cơ bản của môi chất qua bơm.
Sau cửa xả, dầu phải tiếp tục vượt qua hệ thống đường ống, van, co nối, bộ trao đổi nhiệt hoặc áo gia nhiệt.
RY50-32-200 với cột áp 50 m cung cấp năng lượng cho dòng dầu để khắc phục mức trở lực tương ứng của hệ thống.
Trong một vòng tuần hoàn dầu nóng, cột áp không chỉ dùng để nâng dầu lên cao mà chủ yếu giúp dầu thắng được tổn thất áp suất phát sinh trên toàn mạng đường ống.
Nhờ đó, dầu sau khi ra khỏi bơm tiếp tục di chuyển tới thiết bị sử dụng nhiệt.
Với bộ thông số đang sử dụng, RY50-32-200 có lưu lượng 18 m³/h.
Điều này thể hiện lượng dầu mà hệ thống có thể tuần hoàn trong một đơn vị thời gian tại điều kiện làm việc tương ứng.
Lưu lượng liên tục giúp dầu nóng được đưa đều từ nguồn gia nhiệt tới thiết bị trao đổi nhiệt. Đồng thời, lượng dầu đã giảm nhiệt được đưa trở lại nguồn để nhận nhiệt tiếp.
Do đó, quá trình di chuyển dầu qua RY50-32-200 không tách rời quá trình truyền nhiệt của toàn hệ thống.
Sau cửa xả, dầu có thể được đưa tới nhiều dạng thiết bị khác nhau như áo gia nhiệt, bồn phản ứng, máy ép nóng, bộ trao đổi nhiệt hoặc hệ thống sấy.
Tại đây, dầu truyền một phần nhiệt lượng cho thiết bị hoặc môi chất cần gia nhiệt.
RY50-32-200 không trực tiếp tạo nhiệt. Vai trò của bơm là duy trì chuyển động của môi chất mang nhiệt.
Chính quá trình di chuyển liên tục của dầu làm cho nhiệt lượng từ nguồn gia nhiệt có thể được vận chuyển tới khu vực sản xuất.
Sau khi đi qua thiết bị sử dụng nhiệt, nhiệt độ dầu giảm xuống.
Dầu sau đó đi theo đường hồi về nguồn gia nhiệt để tiếp tục được nâng nhiệt. Chu trình tiếp tục lặp lại.
Toàn bộ vòng tuần hoàn có thể hình dung:
Nguồn gia nhiệt → RY50-32-200 → đường dầu nóng → thiết bị sử dụng nhiệt → đường hồi → nguồn gia nhiệt.
RY50-32-200 là thiết bị tạo chuyển động cho vòng tuần hoàn này.
Một đặc điểm quan trọng khi vận hành RY50-32-200 là không để dòng dầu bị giảm quá thấp trong thời gian dài.
Theo yêu cầu vận hành dòng RY, bơm không nên làm việc dưới khoảng 30% lưu lượng thiết kế. Khi lưu lượng quá thấp, trạng thái dòng bên trong thân và bánh công tác có thể trở nên bất lợi.
Vì vậy, trong quá trình vận hành cần bảo đảm dầu luôn có đường tuần hoàn phù hợp qua bơm.
Nếu hệ thống cần giảm mạnh nhu cầu sử dụng nhiệt, có thể phải tính toán đường bypass hoặc lựa chọn phương án bơm phù hợp hơn thay vì đóng quá sâu đường xả.
Đường hút có ảnh hưởng trực tiếp tới lượng dầu đi vào tâm bánh công tác.
Nếu van hút bị đóng nhỏ để điều chỉnh lưu lượng, khả năng cấp dầu vào bơm có thể giảm, làm điều kiện hút trở nên bất lợi.
Vì vậy, dòng RY yêu cầu không dùng van hút để điều chỉnh lưu lượng.
Lưu lượng nên được điều chỉnh ở phía xả hoặc bằng giải pháp điều khiển hệ thống phù hợp. Điều này giúp duy trì lượng dầu cần thiết tại cửa vào và hạn chế trạng thái dòng không ổn định.
Nếu không khí lọt vào đường hút, dòng đi qua bánh công tác sẽ không còn là dòng dầu liên tục.
Hỗn hợp dầu và khí có thể khiến khả năng truyền năng lượng từ bánh công tác sang môi chất giảm, đồng thời xuất hiện rung và tiếng ồn.
Vì vậy, trước khi khởi động cần:
Khi không còn túi khí lớn, dòng dầu đi qua bánh công tác sẽ ổn định hơn.
RY50-32-200 là bơm dầu tải nhiệt nên môi chất có thể ở nhiệt độ cao. Tuy nhiên, khi khởi động từ trạng thái nguội, nhiệt độ không nên tăng đột ngột.
Dòng RY yêu cầu chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không vượt quá 40°C, đồng thời tốc độ tăng nhiệt khoảng không quá 50°C mỗi giờ.
Gia nhiệt từ từ giúp thân bơm, trục và các chi tiết cơ khí giãn nở đồng đều hơn, từ đó giúp quá trình di chuyển môi chất duy trì ổn định khi hệ thống đạt nhiệt độ làm việc.
Cấu trúc dòng chảy của bơm ly tâm tạo ra một quá trình liên tục:
Hút dầu → truyền năng lượng → tăng vận tốc → tạo áp → đẩy dầu.
Chu trình này lặp lại hàng nghìn lần theo chuyển động quay của bánh công tác.
Vì vậy, RY50-32-200 phù hợp với hệ thống cần dòng dầu liên tục hơn là yêu cầu định lượng theo từng chu kỳ.
Trong hệ thống truyền nhiệt, đặc tính này giúp nguồn nhiệt được vận chuyển liên tục đến thiết bị sản xuất.
Quá trình di chuyển môi chất dầu nóng trong Bơm dầu truyền nhiệt RY50-32-200 bắt đầu khi dầu đi vào cửa hút hướng trục, tiến tới tâm bánh công tác và nhận năng lượng từ các cánh đang quay. Dầu sau đó dịch chuyển từ tâm ra vùng ngoài bánh công tác, đi vào thân bơm, được chuyển một phần động năng thành áp suất rồi thoát qua cửa xả hướng tâm.
Với lưu lượng 18 m³/h, cột áp 50 m, công suất 5,5 kW và tốc độ 2.900 vòng/phút, quá trình hút – truyền năng lượng – đẩy dầu diễn ra liên tục, tạo thành dòng tuần hoàn cho hệ thống dầu nóng có yêu cầu tương ứng. Khi bơm được mồi đầy, không có nhiều không khí, đúng chiều quay và duy trì lưu lượng thích hợp, dòng dầu có thể di chuyển ổn định từ nguồn gia nhiệt qua RY50-32-200 tới thiết bị sử dụng nhiệt rồi quay trở về để tiếp tục một chu trình mới.

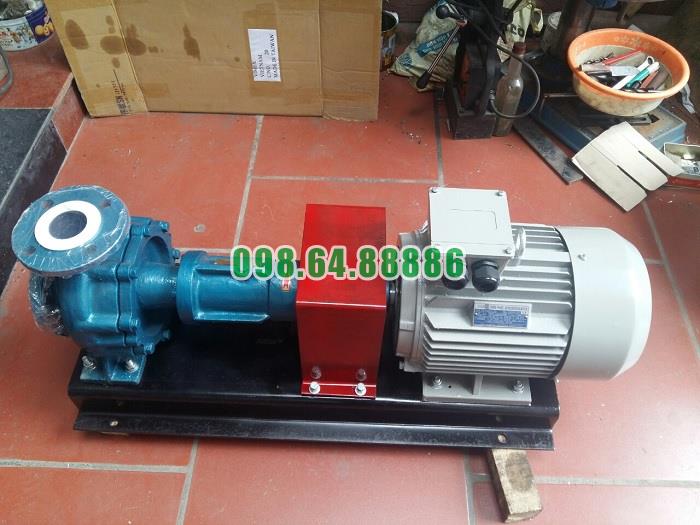

Bơm dầu truyền nhiệt trục ngang RY50-32-200 cột áp 50 m, lưu lượng 18 m3/h, công suất 5.5 kW, tốc độ 2900 vòng/phút
Liên hệ
Kinh doanh: 0986488886
Điện thoại bàn: 02436276669
Email: bomvietnhat@gmail.com
Viber: +84986488886
Hà Nội: Số 41.1 và 42.1 Lô C, Tổ 19, Khu giãn dân Khuyến Lương, Hoàng Mai, Hà Nội.
Sài gòn: Số 117 đường Nguyễn tư giản, Quận Gò Vấp, Thành phố Hồ chí Minh.
Mã số thuế: 0103500572 cấp ngày 06/03/2009
