Khả năng chịu tải nhiệt của Bơm dầu truyền nhiệt RY65-50-160 là một trong những đặc điểm nổi bật của dòng bơm RY. Thiết bị được thiết kế chuyên dùng để tuần hoàn chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Theo tài liệu kỹ thuật, nhiệt độ làm việc của môi chất trong dòng RY có thể lên tới 350°C.
Khả năng chịu tải nhiệt này không chỉ đến từ giới hạn nhiệt độ cho phép mà còn liên quan đến thiết kế tản nhiệt, cụm làm kín chịu nhiệt và quy trình kiểm soát giãn nở nhiệt khi vận hành.
Yếu tố quan trọng nhất giúp Bơm dầu truyền nhiệt RY65-50-160 chịu tải nhiệt tốt là thiết bị được phát triển dành riêng cho hệ thống tuần hoàn dầu nóng.
Theo tài liệu nhà sản xuất, dòng RY có thể làm việc với môi chất nhiệt độ cao nhưng không vượt quá 350°C.
Điều này cho thấy RY65-50-160 không phải là loại bơm chất lỏng thông thường được đưa vào sử dụng cho dầu nóng, mà thuộc nhóm bơm có mục đích sử dụng rõ ràng trong hệ thống truyền nhiệt công nghiệp.
Một đặc điểm đáng chú ý trong thiết kế của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Theo tài liệu, thiết kế này giúp cụm bơm có kết cấu gọn và đơn giản, đồng thời vẫn bảo đảm độ an toàn và độ tin cậy.
Khi dầu nóng liên tục đi qua thân bơm, nhiệt lượng truyền sang các chi tiết cơ khí là điều khó tránh khỏi. Cơ chế tản nhiệt tự nhiên giúp hạn chế sự tích tụ nhiệt quá mức tại các khu vực bên ngoài vùng chứa môi chất.
Đây là một trong những yếu tố hỗ trợ khả năng chịu tải nhiệt của Bơm dầu truyền nhiệt RY65-50-160 trong điều kiện vận hành liên tục.
Khả năng chịu tải nhiệt của bơm còn liên quan trực tiếp đến cụm làm kín.
Dòng RY sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Phớt dầu nằm tại khu vực trục, nơi chịu ảnh hưởng nhiệt đáng kể trong quá trình bơm vận chuyển dầu nóng. Việc nhà sản xuất sử dụng phớt chịu nhiệt giúp cụm làm kín phù hợp hơn với điều kiện nhiệt độ cao của hệ thống dầu truyền nhiệt.
Một nguyên nhân quan trọng khác giúp Bơm dầu truyền nhiệt RY65-50-160 chịu tải nhiệt ổn định là quy trình vận hành có tính đến hiện tượng giãn nở nhiệt.
Trước khi khởi động với dầu nóng, nhà sản xuất yêu cầu phải gia nhiệt sơ bộ cho bơm. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không được vượt quá 50°C/giờ.
Việc tăng nhiệt từ từ giúp các bộ phận của bơm thích nghi dần với nhiệt độ làm việc, hạn chế sự thay đổi kích thước quá nhanh giữa các chi tiết.
Trong quá trình gia nhiệt sơ bộ, tài liệu còn yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt. Sau khi quá trình gia nhiệt hoàn tất, các bu lông phải được siết lại.
Chi tiết này cho thấy ảnh hưởng của nhiệt độ đã được tính đến ngay trong quy trình vận hành của dòng RY.
Thân ổ trục của dòng RY chứa hai bộ vòng bi để đỡ và định vị cụm rôto.
Theo hướng dẫn lắp ráp, ổ bi phía bánh công tác được bổ sung dầu tải nhiệt sạch để bôi trơn, trong khi ổ bi phía khớp nối sử dụng loại mỡ bôi trơn theo yêu cầu của nhà sản xuất.
Việc tổ chức bôi trơn riêng cho cụm ổ trục góp phần duy trì điều kiện làm việc ổn định của trục và vòng bi khi bơm hoạt động trong môi trường chịu ảnh hưởng nhiệt liên tục.
Khả năng chịu tải nhiệt không chỉ phụ thuộc vào lúc bơm đang vận hành mà còn liên quan đến cách giảm nhiệt khi dừng máy.
Nhà sản xuất quy định chỉ được dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C.
Điều này giúp tránh việc dừng tuần hoàn đột ngột khi dầu vẫn còn quá nóng, qua đó hạn chế tình trạng nhiệt lượng tập trung trong thân bơm và các chi tiết bên trong.
Có thể thấy khả năng chịu tải nhiệt của Bơm dầu truyền nhiệt RY65-50-160 không phụ thuộc vào một chi tiết duy nhất mà hình thành từ sự phối hợp của nhiều yếu tố:
Khả năng vận chuyển môi chất đến 350°C.
Cơ chế tản nhiệt tự nhiên.
Phớt dầu cao su chịu nhiệt.
Quy trình gia nhiệt sơ bộ có kiểm soát.
Cơ chế bù giãn nở nhiệt khi tăng nhiệt.
Hệ thống bôi trơn ổ trục.
Quy trình hạ nhiệt trước khi dừng bơm.
Các yếu tố này cùng giúp cụm bơm thích nghi với quá trình tăng, duy trì và giảm nhiệt trong hệ thống dầu tải nhiệt.
Vì sao khả năng chịu tải nhiệt của Bơm dầu truyền nhiệt RY65-50-160 lại xuất sắc? Điểm cốt lõi nằm ở việc dòng RY được thiết kế chuyên cho môi chất nhiệt độ cao tới 350°C, đồng thời kết hợp cơ chế tản nhiệt tự nhiên, phớt dầu chịu nhiệt và quy trình kiểm soát giãn nở nhiệt chặt chẽ.
Đặc biệt, yêu cầu gia nhiệt không quá 50°C/giờ, giới hạn chênh lệch nhiệt không quá 40°C và cơ chế bù giãn nở cho thấy Bơm dầu truyền nhiệt RY65-50-160 được thiết kế để thích nghi với tải nhiệt theo một quá trình có kiểm soát. Đây chính là nền tảng giúp thiết bị duy trì khả năng làm việc ổn định trong các hệ thống tuần hoàn dầu nóng công nghiệp.
Phân tích chi tiết ưu điểm nổi bật của Bơm dầu truyền nhiệt RY65-50-160 cho thấy model này có nhiều lợi thế rõ rệt về khả năng tuần hoàn dầu nóng, kết cấu cơ khí gọn, độ ổn định vận hành và tính thuận tiện trong bảo dưỡng. Theo bảng thông số của nhà sản xuất, RY65-50-160 có lưu lượng 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút, công suất trục khoảng 3,17 kW, công suất động cơ 5,5 kW và hiệu suất 55%.
Ưu điểm nổi bật đầu tiên của Bơm dầu truyền nhiệt RY65-50-160 là khả năng làm việc trong hệ thống tuần hoàn dầu tải nhiệt nhiệt độ cao.
Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất làm việc không vượt quá 350°C.
Điều này giúp RY65-50-160 phù hợp với các hệ thống gia nhiệt công nghiệp cần dòng dầu nóng tuần hoàn liên tục.
RY65-50-160 có lưu lượng danh định 20 m³/h, tạo khả năng cấp dầu tuần hoàn tương đối lớn trong nhóm bơm cùng kích cỡ.
Mức lưu lượng này phù hợp với các hệ thống cần duy trì dòng dầu liên tục qua đường ống, thiết bị trao đổi nhiệt và thiết bị sử dụng nhiệt.
Cột áp 32 m là một ưu điểm quan trọng của RY65-50-160.
Thông số này giúp bơm tạo năng lượng cần thiết để đưa dầu tải nhiệt qua hệ thống đường ống, van và các thiết bị có tổn thất áp suất.
Sự kết hợp giữa 20 m³/h và 32 m cột áp tạo thành điểm làm việc phù hợp cho nhiều hệ thống tuần hoàn dầu tải nhiệt quy mô trung bình.
RY65-50-160 vận hành ở tốc độ 2.900 vòng/phút.
Ở tốc độ này, bánh công tác tạo lực ly tâm để liên tục đưa dầu từ cửa hút vào tâm bánh công tác rồi đẩy ra phía cửa xả.
Tài liệu của dòng RY cũng cho biết đường đặc tính làm việc được xây dựng quanh tốc độ xấp xỉ 2.900 vòng/phút và khuyến nghị chọn điểm làm việc nằm trong vùng hiệu suất phù hợp.
Theo bảng thông số kỹ thuật, RY65-50-160 sử dụng động cơ 5,5 kW, trong khi công suất trục tại điểm làm việc là khoảng 3,17 kW.
Khoảng chênh giữa công suất trục và công suất động cơ giúp cụm máy có mức dự phòng công suất nhất định để duy trì vận hành ổn định trong điều kiện thực tế.
Hiệu suất của RY65-50-160 tại điểm lưu lượng 20 m³/h và cột áp 32 m là 55%.
Đây là thông số quan trọng để đánh giá khả năng chuyển công suất cơ học từ động cơ thành năng lượng thủy lực của dòng dầu.
Một ưu điểm rõ rệt khác là cách bố trí cửa hút và cửa xả.
Theo tài liệu:
Cửa hút bố trí theo hướng trục.
Cửa xả bố trí hướng tâm theo phương thẳng đứng.
Cách bố trí này phù hợp với nguyên lý bơm ly tâm, tạo đường dòng tương đối trực tiếp từ cửa hút vào bánh công tác và từ bánh công tác ra cửa xả.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Đây là một ưu điểm về độ chắc chắn của cụm bơm, đặc biệt khi làm việc trong hệ thống dầu nóng có áp suất.
RY65-50-160 sử dụng thiết kế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Theo tài liệu, giải pháp này giúp:
Kết cấu bơm gọn hơn.
Thiết kế đơn giản hơn.
Giảm chi phí vận hành.
Duy trì độ an toàn và độ tin cậy.
Đây là ưu điểm đáng chú ý đối với các hệ thống không muốn bố trí thêm đường nước làm mát cho bơm.
Thân ổ trục của dòng RY chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.
Việc sử dụng hai vòng bi giúp trục bơm được giữ ổn định hơn khi vận hành ở tốc độ cao, đồng thời hỗ trợ duy trì vị trí của bánh công tác.
Bơm và động cơ được lắp đồng tâm trên cùng bệ máy và truyền động qua khớp nối mềm kiểu ba chấu.
Kết cấu này có ưu điểm là truyền chuyển động trực tiếp, dễ căn chỉnh và thuận tiện khi tháo lắp để bảo dưỡng.
Dòng RY được chia thành các cụm rõ ràng:
Cụm thân bơm.
Cụm rôto.
Cụm ổ trục.
Cụm làm kín.
Cụm truyền động.
Cách phân chia này giúp việc tháo kiểm tra và thay thế từng chi tiết như bánh công tác, trục, ổ bi hoặc bộ chèn làm kín thuận tiện hơn.
Theo trình tự tháo bơm, sau khi tháo động cơ và khớp nối, có thể tháo bu lông giữa nắp bơm và thân bơm rồi rút cụm nắp bơm, thân ổ trục và rôto ra khỏi thân bơm.
Đây là ưu điểm thực tế giúp rút ngắn thời gian tiếp cận các bộ phận chính khi sửa chữa.
Nhà sản xuất quy định không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu bắt buộc phải làm việc trong vùng này, cần bố trí bypass hoặc chọn bơm nhỏ hơn.
Với RY65-50-160 có lưu lượng 20 m³/h, mức 30% tương đương khoảng 6 m³/h.
Việc có giới hạn vận hành rõ ràng giúp người sử dụng kiểm soát tốt hơn điều kiện làm việc của bơm.
Trước khi khởi động với dầu nóng, bơm phải được gia nhiệt sơ bộ.
Tài liệu quy định:
Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Quy trình này giúp các chi tiết cơ khí thích nghi dần với nhiệt độ cao và hạn chế tác động bất lợi của giãn nở nhiệt.
Cụm làm kín của dòng RY sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Kết cấu này được thiết kế cho môi trường dầu tải nhiệt, góp phần duy trì độ kín tại khu vực trục bơm trong quá trình vận hành.
Phân tích chi tiết ưu điểm nổi bật của Bơm dầu truyền nhiệt RY65-50-160 cho thấy model này có nhiều lợi thế tập trung ở khả năng tuần hoàn dầu nóng đến 350°C, lưu lượng 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút, động cơ 5,5 kW và hiệu suất công bố 55%.
Bên cạnh đó, RY65-50-160 còn nổi bật với mặt bích chịu áp 16 bar, cơ chế tản nhiệt tự nhiên, cụm ổ trục hai vòng bi, khớp nối mềm và thiết kế chia thành nhiều cụm dễ tháo lắp. Những đặc điểm này tạo nên một mẫu bơm có kết cấu gọn, vận hành ổn định và thuận tiện cho bảo dưỡng trong các hệ thống tuần hoàn dầu tải nhiệt công nghiệp.

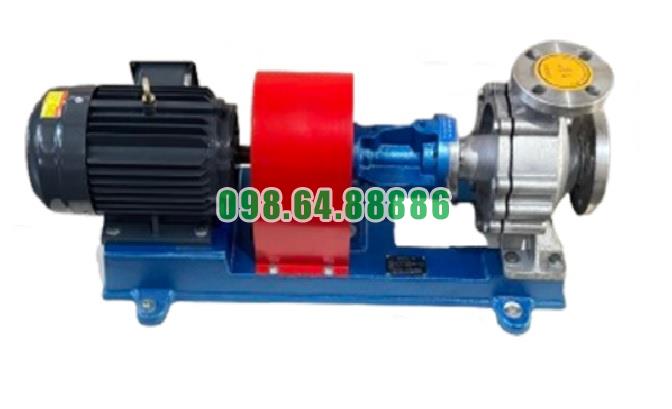

Bơm dầu truyền nhiệt trục ngang RY65-50-160 cột áp 32 m, lưu lượng 20 m3/h, công suất 5.5 kW, tốc độ 2900 vòng/phút
