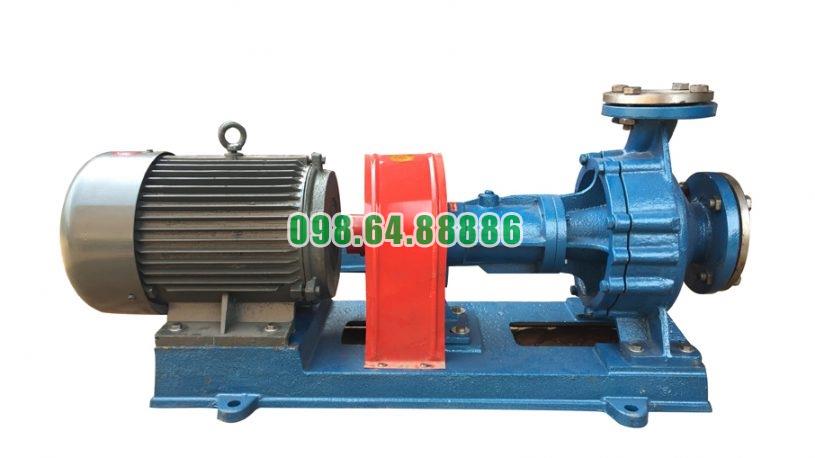

Bơm dầu truyền nhiệt RY80-50-200A được thiết kế theo kiểu bơm ly tâm trục ngang, kết cấu đỡ một phía. Độ bền của model này đến từ cách bố trí chắc chắn giữa thân bơm, cụm rôto, ổ trục, hệ thống làm kín và bộ truyền động.

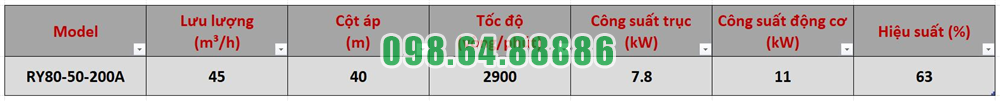

Model có lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW.

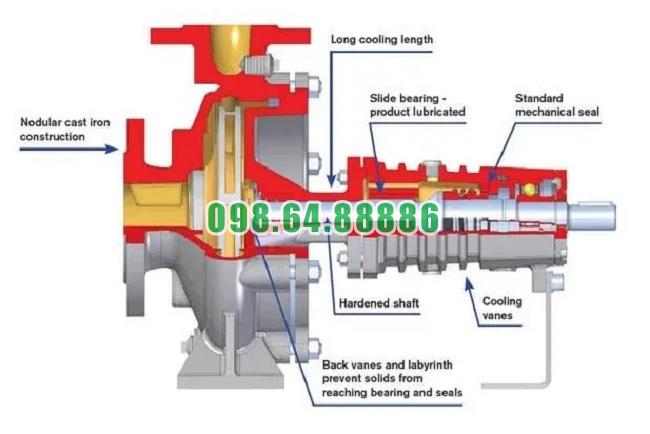

Thân bơm kết hợp với nắp bơm tạo thành khoang làm việc chính, nơi dầu truyền nhiệt được dẫn qua bánh công tác và đưa ra cửa xả.
Cửa hút được bố trí theo hướng trục, còn cửa xả hướng tâm theo phương thẳng đứng. Kết cấu này vừa phù hợp với nguyên lý bơm ly tâm, vừa tạo nên bố cục cơ khí gọn và chắc chắn.
Cụm rôto của Bơm dầu truyền nhiệt RY80-50-200A gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Trục được đỡ bởi hai bộ vòng bi đặt trong thân ổ trục. Cách bố trí này giúp trục giữ đúng vị trí khi quay ở tốc độ 2.900 vòng/phút, hạn chế độ đảo và giảm tải bất thường lên bánh công tác.
Bánh công tác được lắp cố định trên đầu trục và nhận trực tiếp mô-men từ động cơ. Ký hiệu A trong model RY80-50-200A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.
Sự liên kết chắc chắn giữa bánh công tác và trục giúp cụm quay duy trì độ ổn định, đặc biệt khi bơm phải làm việc liên tục trong hệ thống dầu nóng.
Hai bộ vòng bi trong thân ổ trục có nhiệm vụ đỡ và định vị trục. Đây là bộ phận ảnh hưởng trực tiếp đến độ bền của cụm rôto.
Khi ổ bi được bôi trơn đúng và duy trì trong tình trạng tốt, ma sát được giảm, nhiệt phát sinh được hạn chế và trục có thể quay ổn định hơn. Nhờ đó, các chi tiết liên quan như bánh công tác, trục và bộ làm kín cũng ít chịu tải bất thường.
RY80-50-200A sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Cụm này được bố trí tại vị trí trục đi qua nắp bơm.
Thiết kế làm kín giúp hạn chế dầu truyền nhiệt rò rỉ ra ngoài, đồng thời có thể được kiểm tra, điều chỉnh và thay thế khi bị hao mòn. Đây là yếu tố quan trọng giúp duy trì độ bền của bơm trong quá trình sử dụng lâu dài.
Thân ổ trục được liên kết với giá đỡ, trong khi bơm và động cơ cùng được lắp trên một bệ máy.
Kết cấu này giúp giữ vị trí tương đối giữa bơm và động cơ ổn định hơn. Khi bệ máy được cân bằng và căn chỉnh chính xác, tải trọng lên khớp nối, ổ bi và trục được giảm đáng kể.
Một nét đặc trưng của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Cách bố trí thân bơm, giá đỡ và cụm ổ trục giúp hạn chế nhiệt từ dầu nóng truyền trực tiếp đến vòng bi và bộ truyền động. Việc kiểm soát nhiệt tốt góp phần giảm tình trạng nóng ổ bi và hỗ trợ duy trì tuổi thọ của các chi tiết cơ khí.
Kết cấu và cấu tạo bền bỉ của Bơm dầu truyền nhiệt RY80-50-200A được hình thành từ thân bơm chắc chắn, cụm rôto được đỡ bằng hai vòng bi, hệ thống làm kín chịu nhiệt, giá đỡ ổn định và bệ máy chung với động cơ.
Sự kết hợp giữa độ cứng vững cơ khí, khả năng định vị trục và thiết kế tản nhiệt tự nhiên giúp RY80-50-200A có nền tảng phù hợp để làm việc ổn định, hạn chế rung động và duy trì độ bền trong hệ thống tuần hoàn dầu truyền nhiệt.
Ứng dụng duy trì nhiệt độ lò hơi của Bơm dầu truyền nhiệt RY80-50-200A tập trung vào việc tuần hoàn dầu tải nhiệt nóng giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt. Bơm không trực tiếp tạo nhiệt mà giữ cho dầu nóng luôn lưu chuyển, từ đó hỗ trợ hệ thống duy trì nhiệt độ làm việc ổn định.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW, RY80-50-200A có thể đảm nhiệm vai trò tuần hoàn dầu nóng trong hệ thống phù hợp.
Trong hệ thống sử dụng dầu tải nhiệt, dầu được gia nhiệt tại lò rồi được Bơm dầu truyền nhiệt RY80-50-200A đưa đến các thiết bị cần sử dụng nhiệt.
Sau khi truyền một phần nhiệt lượng, dầu quay trở lại lò để tiếp tục được gia nhiệt. Chu trình diễn ra liên tục:
Dầu được gia nhiệt → RY80-50-200A tuần hoàn dầu → thiết bị nhận nhiệt → dầu hồi về lò → tiếp tục gia nhiệt.
Nhờ đó, dòng dầu tải nhiệt luôn được duy trì trong trạng thái tuần hoàn.
Vai trò quan trọng của RY80-50-200A là giữ lưu lượng dầu nóng ổn định qua hệ thống.
Khi dầu được tuần hoàn đều, nhiệt lượng từ lò có thể liên tục được vận chuyển tới các thiết bị sử dụng nhiệt. Đồng thời, lượng dầu sau khi giảm nhiệt được đưa trở lại nguồn gia nhiệt để tiếp tục nhận nhiệt.
Quá trình này giúp hạn chế tình trạng dòng dầu bị ngưng trệ, từ đó hỗ trợ duy trì trạng thái nhiệt ổn định trong toàn bộ vòng tuần hoàn.
Dầu tải nhiệt phải đi qua đường ống, van, bộ trao đổi nhiệt và nhiều bộ phận khác trước khi quay trở lại lò.
Với cột áp 40 m, RY80-50-200A cung cấp năng lượng cho dòng dầu để vượt qua trở lực của hệ thống phù hợp. Đây là yếu tố cần thiết để bảo đảm dầu nóng không chỉ được gia nhiệt mà còn phải được vận chuyển liên tục đến đúng vị trí sử dụng.
Ở điểm làm việc đã xác định, bơm đạt lưu lượng 45 m³/h.
Lưu lượng dầu tuần hoàn có ảnh hưởng trực tiếp đến khả năng vận chuyển nhiệt. Khi dòng dầu được duy trì ổn định, nhiệt lượng có thể được phân phối liên tục giữa lò và thiết bị sử dụng nhiệt.
Nếu lưu lượng giảm quá thấp, khả năng vận chuyển nhiệt cũng bị ảnh hưởng. Vì vậy, bơm cần được vận hành trong vùng lưu lượng phù hợp.
Bánh công tác của RY80-50-200A quay ở tốc độ 2.900 vòng/phút, truyền năng lượng từ động cơ sang dòng dầu.
Dầu đi vào tâm bánh công tác, được gia tốc ra phía ngoài rồi tăng áp trước khi đi vào đường xả. Quá trình này diễn ra liên tục, tạo nên dòng tuần hoàn cần thiết cho hệ thống dầu tải nhiệt.
Nhờ hoạt động ly tâm liên tục, bơm có thể duy trì quá trình vận chuyển dầu giữa lò và các thiết bị sử dụng nhiệt.
Khi RY80-50-200A làm việc trong hệ thống dầu nóng, bơm cần được gia nhiệt sơ bộ trước khi khởi động.
Nhiệt độ thân bơm phải tăng từ từ để hạn chế ảnh hưởng của giãn nở nhiệt. Theo yêu cầu vận hành dòng RY, chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Bơm cũng phải luôn có đủ môi chất và không được vận hành trong tình trạng thiếu dầu.
Cần phân biệt rõ rằng RY80-50-200A không phải thiết bị điều khiển nhiệt độ của lò.
Nhiệm vụ của bơm là duy trì dòng dầu tải nhiệt, còn nhiệt độ thực tế được quyết định bởi nguồn gia nhiệt và hệ thống điều khiển nhiệt.
Tuy nhiên, nếu dầu không được tuần hoàn ổn định, khả năng vận chuyển và phân phối nhiệt sẽ bị suy giảm. Vì vậy, bơm giữ vai trò quan trọng trong việc hỗ trợ hệ thống duy trì nhiệt độ làm việc ổn định.
Ứng dụng duy trì nhiệt độ lò hơi của Bơm dầu truyền nhiệt RY80-50-200A chủ yếu nằm ở khả năng tuần hoàn dầu tải nhiệt nóng liên tục giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, RY80-50-200A giúp duy trì dòng dầu ổn định, hỗ trợ vận chuyển nhiệt liên tục và giữ cho vòng tuần hoàn nhiệt hoạt động hiệu quả. Bơm không trực tiếp tạo hay điều chỉnh nhiệt độ lò, nhưng đóng vai trò quan trọng trong việc bảo đảm nhiệt năng được lưu chuyển đều trong hệ thống.

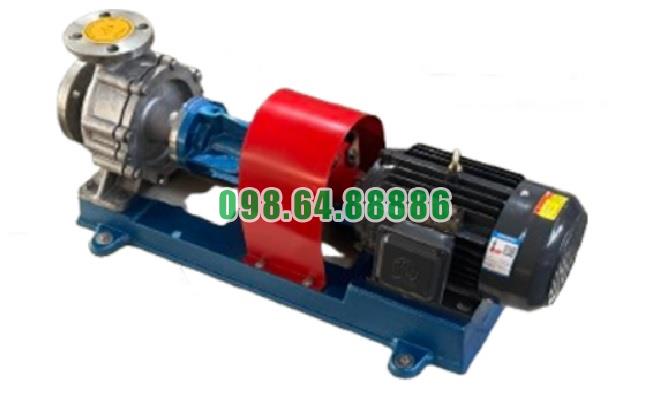

Bơm dầu truyền nhiệt trục ngang RY80-50-200A công suất 11 kW, cột áp 40 m, lưu lượng 45 m3/h
