Bơm dầu nóng trục ngang RY100-65-200 công suất 22 kW, cột áp 50 m, lưu lượng 100 m3/h

Đánh giá nhanh khả năng làm việc của Bơm dầu truyền nhiệt RY100-65-200

Bơm dầu truyền nhiệt RY100-65-200 có khả năng làm việc phù hợp với các hệ thống tuần hoàn dầu nóng cần lưu lượng tương đối lớn, cột áp ổn định và vận hành ở nhiệt độ cao. Tại điểm làm việc đang xét, bơm đạt 100 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và sử dụng động cơ 22 kW.

Khả năng đáp ứng lưu lượng tốt

Với lưu lượng 100 m³/h, bơm phù hợp cho các hệ thống gia nhiệt công nghiệp có nhu cầu tuần hoàn lượng dầu lớn. Đây là mức lưu lượng đủ để phục vụ nhiều hệ thống trao đổi nhiệt và đường ống có quy mô vừa đến lớn.

Cột áp 50 m phù hợp nhiều hệ thống

Cột áp 50 m giúp bơm tạo đủ năng lượng để thắng tổn thất qua đường ống, van và thiết bị trao đổi nhiệt trong hệ thống. Điều này giúp duy trì dòng dầu ổn định trong quá trình vận hành.

Làm việc tốt với dầu nóng

Bơm RY100-65-200 được thiết kế cho dầu truyền nhiệt có nhiệt độ cao, phù hợp với các dây chuyền gia nhiệt công nghiệp. Kết cấu tản nhiệt tự nhiên, cụm ổ trục và hệ thống làm kín chịu nhiệt hỗ trợ bơm làm việc ổn định trong điều kiện này.

Hiệu suất làm việc tương đối tốt

Tại điểm làm việc 100 m³/h – 50 m, hiệu suất của bơm đạt khoảng 74%. Đây là mức hiệu suất phù hợp khi bơm vận hành gần đúng điểm thiết kế và hệ thống được lắp đặt đúng kỹ thuật.

Khả năng vận hành liên tục

Bơm có thể làm việc liên tục nếu được duy trì đúng điều kiện về lưu lượng, bôi trơn, độ đồng tâm và nhiệt độ ổ bi. Cần tránh vận hành ở lưu lượng quá thấp, thiếu dầu hoặc để bơm chạy sai chiều.

Bơm dầu truyền nhiệt RY100-65-200 có khả năng làm việc ổn định trong các hệ thống tuần hoàn dầu nóng, đặc biệt tại điểm 100 m³/h, 50 m, 2.900 vòng/phút và 22 kW.

Điểm mạnh của model này là lưu lượng tốt, cột áp phù hợp, khả năng làm việc với dầu nhiệt độ cao và hiệu suất tương đối ổn định. Hiệu quả thực tế sẽ phụ thuộc nhiều vào việc lựa chọn đúng điểm làm việc và duy trì chế độ vận hành, bôi trơn, căn chỉnh phù hợp.

Bơm dầu truyền nhiệt RY100-65-200 sử dụng kết cấu nào để tăng độ bền?

Bơm dầu truyền nhiệt RY100-65-200 sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Kiểu bố trí này giúp cụm rôto được đỡ ổn định trong quá trình quay, góp phần hạn chế rung động và giảm tải bất lợi lên trục bơm.

Cụm ổ trục đỡ và định vị rôto

Thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị trục cùng bánh công tác. Kết cấu này giúp trục quay ổn định hơn, giảm sai lệch và hạn chế mài mòn khi bơm làm việc liên tục ở tốc độ cao.

Bơm và động cơ lắp đồng tâm trên cùng bệ máy

Bơm và động cơ được lắp trên cùng một bệ, truyền động qua khớp nối mềm. Cách bố trí này giúp duy trì độ đồng tâm tốt hơn, giảm rung và hạn chế lực tác động bất thường lên trục, ổ bi và các chi tiết quay.

Sử dụng cơ chế tản nhiệt tự nhiên

Thiết kế của dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Kết cấu này giúp hệ thống đơn giản hơn, giảm số lượng bộ phận phụ trợ và hạn chế các điểm có thể phát sinh hư hỏng trong quá trình vận hành.

Cụm làm kín kết hợp

Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Kết cấu này giúp hạn chế rò rỉ tại khu vực trục và bảo vệ cụm ổ trục trong điều kiện làm việc với dầu nóng.

Kết cấu chịu áp của thân bơm

Mặt bích hút, mặt bích xả và các bộ phận chịu áp được thiết kế theo cấp áp suất 16 bar. Điều này giúp cụm bơm có khả năng làm việc ổn định trong hệ thống tuần hoàn dầu truyền nhiệt có áp suất phù hợp.

Để tăng độ bền, Bơm dầu truyền nhiệt RY100-65-200 sử dụng kết cấu đỡ một phía, cụm ổ trục hai vòng bi, bệ máy đồng tâm với động cơ, khớp nối mềm, cơ chế tản nhiệt tự nhiên và hệ thống làm kín kết hợp. Những đặc điểm này giúp giảm rung, hạn chế mài mòn và duy trì sự ổn định của bơm khi làm việc liên tục với dầu nóng.

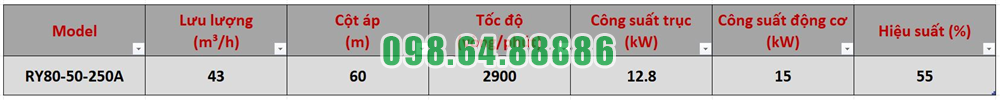

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

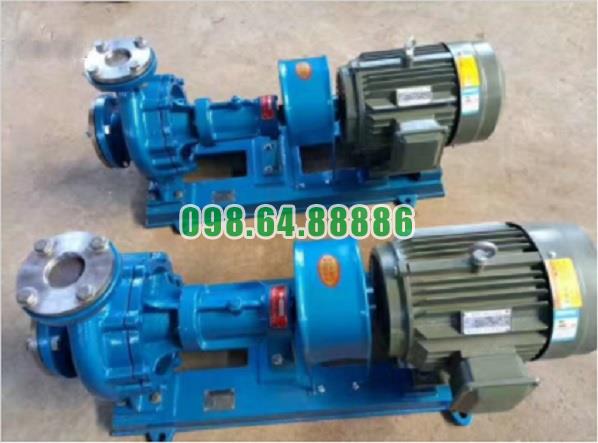

Hình ảnh thực tế bơm dầu truyền nhiệt RY
