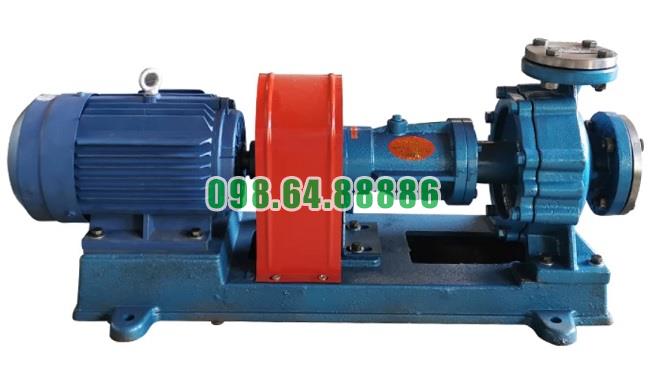

Bơm dầu truyền nhiệt trục ngang RY65-40-250A cột áp 51 m, lưu lượng 20 m3/h, công suất 7.5 kW

Những tính năng kỹ thuật giúp Bơm dầu truyền nhiệt RY65-40-250A hoạt động bền bỉ

Bơm dầu truyền nhiệt RY65-40-250A có nhiều đặc điểm kỹ thuật hỗ trợ khả năng vận hành ổn định trong hệ thống tuần hoàn dầu nóng. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, model này được thiết kế để làm việc trong điều kiện nhiệt độ cao và yêu cầu vận hành liên tục.

Khả năng làm việc với dầu truyền nhiệt đến 350°C

Một trong những yếu tố quan trọng giúp Bơm dầu truyền nhiệt RY65-40-250A hoạt động bền bỉ là khả năng làm việc với môi chất có nhiệt độ cao.

Dòng RY được thiết kế cho chất lỏng có nhiệt độ không vượt quá 350°C, tính ăn mòn yếu và không chứa hạt rắn. Đây là nền tảng để bơm thích nghi với môi trường gia nhiệt công nghiệp trong thời gian dài.

Kết cấu đỡ một phía ổn định

RY65-40-250A sử dụng kết cấu đỡ một phía với cụm trục, bánh công tác và ổ bi được bố trí tập trung.

Cách bố trí này giúp cụm rôto được định vị rõ ràng, giảm sự phức tạp của kết cấu và thuận tiện cho việc kiểm tra các chi tiết chịu tải trong quá trình vận hành.

Hai ổ bi hỗ trợ định vị rôto

Thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto.

Khi ổ bi được bôi trơn đúng loại và kiểm tra định kỳ, trục có thể duy trì trạng thái quay ổn định ở tốc độ 2.900 vòng/phút. Đây là yếu tố quan trọng để hạn chế rung, ma sát và tình trạng nóng ổ bi.

Cơ chế tản nhiệt tự nhiên

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Thiết kế này giúp giảm hệ thống phụ trợ, đồng thời giữ kết cấu bơm đơn giản hơn. Việc giảm các đường nước làm mát cũng góp phần hạn chế thêm các hạng mục có thể cần sửa chữa hoặc bảo dưỡng trong quá trình sử dụng lâu dài.

Cụm làm kín phù hợp với dầu nóng

Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.

Hệ thống này giúp hạn chế dầu nóng rò rỉ tại khu vực trục và hỗ trợ bảo vệ phần ổ trục. Khi bộ làm kín được kiểm tra và thay thế đúng thời điểm, bơm có điều kiện duy trì độ kín và độ ổn định tốt hơn.

Khớp nối mềm hỗ trợ truyền động ổn định

Bơm và động cơ được kết nối bằng khớp nối mềm kiểu ba chấu.

Khớp nối giúp truyền mô-men từ động cơ sang trục bơm và hỗ trợ bù một phần sai lệch nhỏ trong hệ thống truyền động. Tuy nhiên, để bơm làm việc bền bỉ, việc căn chỉnh đồng tâm vẫn phải được thực hiện chính xác.

Quy trình gia nhiệt giúp hạn chế sốc nhiệt

Khi vận hành với dầu nóng, RY65-40-250A cần được gia nhiệt từ từ trước khi khởi động.

Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Quy trình này giúp các chi tiết giãn nở đồng đều hơn, hạn chế biến dạng nhiệt và giảm ảnh hưởng tới trục, ổ bi cũng như cụm làm kín.

Duy trì lưu lượng tối thiểu bảo vệ bơm

Dòng RY không nên vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.

Duy trì đủ dòng dầu qua bơm giúp hạn chế tích nhiệt và trạng thái vận hành không ổn định. Nếu hệ thống thường xuyên cần lưu lượng thấp, cần bố trí đường hồi hoặc bypass để đảm bảo lưu lượng tối thiểu.

Bảo dưỡng ổ bi theo định kỳ

Sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được tháo kiểm tra và vệ sinh. Nếu bề mặt xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì cần thay mới.

Ngoài ra, lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc, sau đó cần kiểm tra và bổ sung theo yêu cầu.

Việc bảo dưỡng đúng chu kỳ giúp giảm nguy cơ hư hỏng cụm quay và kéo dài thời gian làm việc ổn định của bơm.

Đánh giá tổng thể

Những tính năng kỹ thuật giúp Bơm dầu truyền nhiệt RY65-40-250A hoạt động bền bỉ tập trung ở khả năng chịu nhiệt cao, cụm ổ bi đỡ rôto, hệ thống làm kín chịu nhiệt, tản nhiệt tự nhiên và kết cấu truyền động bằng khớp nối mềm.

Bên cạnh thiết kế, độ bền của bơm còn phụ thuộc trực tiếp vào việc căn chỉnh đồng tâm, bôi trơn, gia nhiệt đúng tốc độ và duy trì lưu lượng trong vùng vận hành cho phép.

Bơm dầu truyền nhiệt RY65-40-250A có nền tảng kỹ thuật phù hợp cho yêu cầu vận hành lâu dài trong hệ thống dầu tải nhiệt. Khả năng làm việc đến 350°C, kết cấu ổ trục tập trung, cụm làm kín chịu nhiệt, tản nhiệt tự nhiên và quy trình bảo dưỡng rõ ràng là những yếu tố quan trọng hỗ trợ độ bền của thiết bị.

Với thông số 20 m³/h, 51 m, 2.900 vòng/phút và 7,5 kW, RY65-40-250A có thể duy trì khả năng làm việc ổn định khi được lắp đặt, vận hành và bảo dưỡng đúng kỹ thuật.

Nguyên lý làm việc của Bơm dầu truyền nhiệt RY65-40-250A trong hệ thống tuần hoàn

Bơm dầu truyền nhiệt RY65-40-250A trong hệ thống tuần hoàn làm việc theo nguyên lý ly tâm. Nhiệm vụ chính của bơm là tạo dòng dầu tải nhiệt liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ quay 2.900 vòng/phút và công suất 7,5 kW, bơm phù hợp với các hệ thống có điểm làm việc tương ứng.

Dầu truyền nhiệt đi vào cửa hút

Trước khi khởi động, thân bơm phải được mồi đầy môi chất. Khi động cơ hoạt động, trục bơm làm bánh công tác quay.

Sự quay của bánh công tác tạo vùng áp suất thấp tại khu vực tâm bánh công tác, nhờ đó dầu truyền nhiệt từ đường hồi được hút vào cửa hút của Bơm dầu truyền nhiệt RY65-40-250A.

Bánh công tác tạo lực ly tâm

Khi dầu đi vào bánh công tác đang quay ở tốc độ 2.900 vòng/phút, các cánh bơm truyền năng lượng cho dòng dầu.

Dưới tác dụng của lực ly tâm, dầu được đẩy từ tâm bánh công tác ra phía ngoài. Đây là quá trình chính giúp bơm tạo lưu lượng và cột áp để dầu tiếp tục di chuyển trong hệ thống tuần hoàn.

Dầu được đẩy vào đường ống tuần hoàn

Sau khi rời bánh công tác, dầu đi vào thân bơm. Tại đây, một phần vận tốc của dòng dầu được chuyển thành áp suất.

Với cột áp 51 m, Bơm dầu truyền nhiệt RY65-40-250A có khả năng tạo áp lực để dầu vượt qua trở lực của đường ống, van và thiết bị trao đổi nhiệt trong hệ thống phù hợp.

Dầu truyền nhiệt được đưa đến thiết bị sử dụng nhiệt

Từ cửa xả của bơm, dầu nóng được đưa đến thiết bị cần gia nhiệt. Tại đây, dầu truyền một phần nhiệt lượng cho quá trình công nghệ.

Sau khi truyền nhiệt, dầu được đưa trở lại nguồn gia nhiệt, tiếp tục nhận nhiệt và quay về bơm để bắt đầu một chu trình mới.

Chu trình tuần hoàn diễn ra liên tục

Điểm cốt lõi trong nguyên lý làm việc của Bơm dầu truyền nhiệt RY65-40-250A trong hệ thống tuần hoàn là quá trình hút, đẩy và hồi dầu diễn ra liên tục.

Bơm không trực tiếp tạo nhiệt mà đóng vai trò vận chuyển dầu tải nhiệt, giúp nhiệt lượng được phân phối từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt và quay trở lại theo một vòng tuần hoàn khép kín.

Điều kiện để bơm làm việc ổn định

Để RY65-40-250A hoạt động đúng nguyên lý, cần bảo đảm thân bơm có đủ môi chất, van hút mở hoàn toàn và trục quay đúng chiều. Khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.

Đối với dầu nóng, bơm cần được gia nhiệt sơ bộ trước khi khởi động để hạn chế ảnh hưởng của chênh lệch nhiệt độ và giãn nở nhiệt.

Nguyên lý làm việc của Bơm dầu truyền nhiệt RY65-40-250A trong hệ thống tuần hoàn dựa trên lực ly tâm do bánh công tác tạo ra. Dầu được hút vào tâm bánh công tác, nhận năng lượng, được đẩy ra cửa xả và tiếp tục lưu thông qua thiết bị sử dụng nhiệt trước khi quay trở lại hệ thống.

Với thông số 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, Bơm dầu truyền nhiệt RY65-40-250A đảm nhiệm vai trò duy trì dòng dầu nóng liên tục trong các hệ thống tuần hoàn có yêu cầu làm việc tương ứng.
