Bơm dầu truyền nhiệt RY50-32-250 được thiết kế để sử dụng trong các hệ thống tuần hoàn dầu nóng công nghiệp và có thể kết hợp với động cơ phòng nổ khi môi trường lắp đặt yêu cầu mức độ an toàn cao. Theo tài liệu của nhà sản xuất, dòng bơm RY có thể sử dụng động cơ thông thường hoặc động cơ phòng nổ, truyền động qua khớp nối mềm kiểu ba chấu.
RY50-32-250 thường được sử dụng trong các hệ thống dầu tải nhiệt thuộc ngành hóa chất, dầu khí, cao su, nhựa và nhiều lĩnh vực công nghiệp khác.
Tại những khu vực có yêu cầu kiểm soát nguy cơ cháy nổ, việc kết hợp bơm với động cơ phòng nổ giúp cụm thiết bị phù hợp hơn với điều kiện vận hành của nhà máy.
Theo bảng thông số của nhà sản xuất, model RY50-32-250 sử dụng động cơ công suất 11 kW, tốc độ khoảng 2.900 vòng/phút.
Khi lựa chọn phiên bản động cơ phòng nổ, công suất và tốc độ động cơ cần tương thích với thông số này để bảo đảm bánh công tác đạt đúng tốc độ thiết kế và duy trì khả năng tạo lưu lượng, cột áp theo đường đặc tính của bơm.
Động cơ được nối với trục bơm thông qua khớp nối mềm kiểu ba chấu. Khớp nối có nhiệm vụ truyền mô-men từ động cơ tới trục và bánh công tác, đồng thời hỗ trợ hấp thụ một phần rung động của hệ truyền động.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, tạo thành cụm truyền động tương đối gọn và thuận tiện cho việc lắp đặt.
Khi sử dụng động cơ phòng nổ cho RY50-32-250, độ đồng tâm giữa trục động cơ và trục bơm cần được kiểm soát chính xác.
Nhà sản xuất quy định sai lệch tại vành ngoài khớp nối không vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.
Căn chỉnh đúng giúp hạn chế rung động, giảm tải lên ổ bi và duy trì khả năng truyền công suất ổn định.
Sau khi lắp động cơ phòng nổ, cần kiểm tra chiều quay trước khi đưa bơm vào làm việc.
Theo tài liệu kỹ thuật, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Đúng chiều quay giúp bánh công tác tạo lưu lượng và cột áp theo thiết kế của RY50-32-250.
Tài liệu của dòng RY xác nhận bơm có thể sử dụng động cơ phòng nổ, nhưng không quy định cụ thể cấp Ex hoặc tiêu chuẩn phòng nổ của động cơ.
Do đó, khi lắp đặt thực tế cần lựa chọn cấp bảo vệ phòng nổ phù hợp với đặc điểm môi trường, loại khí hoặc hơi dễ cháy và yêu cầu an toàn của từng nhà máy.
Bơm dầu truyền nhiệt RY50-32-250 kết hợp hoàn hảo với động cơ phòng nổ công nghiệp nhờ kết cấu truyền động qua khớp nối mềm, bơm và động cơ bố trí đồng tâm trên cùng bệ máy và khả năng sử dụng động cơ phòng nổ theo thiết kế của dòng RY.
Với cấu hình động cơ 11 kW, tốc độ khoảng 2.900 vòng/phút, RY50-32-250 có thể được trang bị động cơ phòng nổ phù hợp để đáp ứng các hệ thống tuần hoàn dầu nóng đặt trong môi trường công nghiệp có yêu cầu cao về an toàn cháy nổ.
Nguyên lý tự tản nhiệt qua thân gối đỡ của bơm dầu truyền nhiệt RY50-32-250 dựa trên thiết kế tản nhiệt tự nhiên của dòng RY, thay cho hệ thống làm mát bằng nước truyền thống. Theo tài liệu nhà sản xuất, thiết kế này giúp cụm bơm có kết cấu gọn, đơn giản hơn và vẫn bảo đảm độ an toàn, độ tin cậy khi vận hành với dầu nóng.
Trong kết cấu RY50-32-250, thân ổ trục hay thân gối đỡ chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị cụm rôto. Cụm này nằm phía sau nắp bơm và liên kết với trục bơm, tạo khoảng cách kết cấu giữa phần tiếp xúc với dầu nóng và phía khớp nối động cơ.
Nhờ cách bố trí này, nhiệt từ khu vực thân bơm không truyền trực tiếp toàn bộ sang khớp nối và động cơ mà được phân tán dần qua các chi tiết trung gian của cụm đỡ.
Khi RY50-32-250 tuần hoàn dầu truyền nhiệt nhiệt độ cao, một phần nhiệt truyền từ thân bơm sang nắp bơm, trục và cụm ổ trục.
Thiết kế tản nhiệt tự nhiên cho phép phần nhiệt này được truyền qua kết cấu kim loại và giải phóng ra môi trường xung quanh. Nhờ vậy, bơm không cần sử dụng hệ thống nước làm mát riêng như một số thiết kế bơm dầu nóng truyền thống.
Tài liệu xác nhận dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước, nhưng không mô tả chi tiết đường truyền nhiệt hoặc diện tích tản nhiệt riêng của thân gối đỡ.
Thân gối đỡ chứa hai ổ bi để giữ trục bơm quay ổn định. Bôi trơn đúng yêu cầu giúp giảm ma sát tại ổ bi, qua đó hạn chế lượng nhiệt phát sinh thêm trong quá trình RY50-32-250 vận hành liên tục.
Theo hướng dẫn, ổ bi phía bánh công tác được bôi trơn bằng dầu tải nhiệt sạch, còn ổ bi phía khớp nối sử dụng mỡ bôi trơn theo chủng loại quy định.
Như vậy, khả năng làm việc ổn định của cụm gối đỡ phụ thuộc đồng thời vào tản nhiệt tự nhiên và bôi trơn đầy đủ.
Việc sử dụng cơ chế tự tản nhiệt trên RY50-32-250 giúp loại bỏ nhu cầu bố trí thêm đường nước làm mát cho cụm bơm.
Điều này mang lại một số lợi ích về kết cấu:
giảm đường ống nước phụ trợ;
giảm thiết bị làm mát đi kèm;
kết cấu cụm bơm gọn hơn;
giảm yêu cầu vận hành hệ thống nước làm mát;
thuận tiện hơn khi lắp đặt và bảo dưỡng.
Đây cũng chính là lợi ích được nhà sản xuất nhấn mạnh khi chuyển từ phương án làm mát bằng nước sang thiết kế tản nhiệt tự nhiên.
Dù sử dụng cơ chế tự tản nhiệt, nhiệt độ cụm ổ trục vẫn phải được kiểm tra thường xuyên. Tài liệu yêu cầu người vận hành theo dõi nhiệt độ ổ trục, nhiệt độ thân bơm, độ rung và áp suất cửa xả trong quá trình bơm hoạt động.
Nếu ổ bi quá nóng, cần kiểm tra độ đồng tâm giữa bơm và động cơ cũng như tình trạng dầu, mỡ bôi trơn. Đây là hai nguyên nhân chính được tài liệu nêu đối với hiện tượng ổ bi quá nhiệt.
Nguyên lý tự tản nhiệt qua thân gối đỡ của bơm dầu truyền nhiệt RY50-32-250 dựa trên kết cấu tản nhiệt tự nhiên của dòng RY, giúp nhiệt từ khu vực bơm nóng được phân tán qua các bộ phận kết cấu và ra môi trường mà không cần hệ thống làm mát bằng nước riêng.
Kết hợp với cụm ổ trục được bôi trơn đúng kỹ thuật, cơ chế này giúp RY50-32-250 có kết cấu gọn hơn, giảm hệ thống phụ trợ và hỗ trợ duy trì trạng thái làm việc ổn định khi tuần hoàn dầu truyền nhiệt nhiệt độ cao.

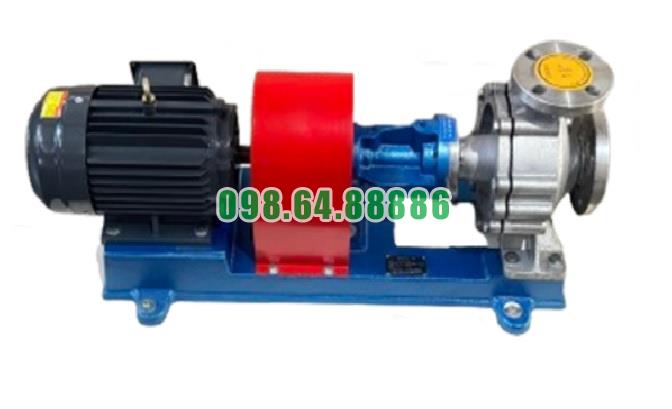

Bơm dầu truyền nhiệt đầu rời RY50-32-250 tốc độ quay 2900 vòng/phút, công suất 11 kW, lưu lượng 18 m3/h, cột áp 70 m
