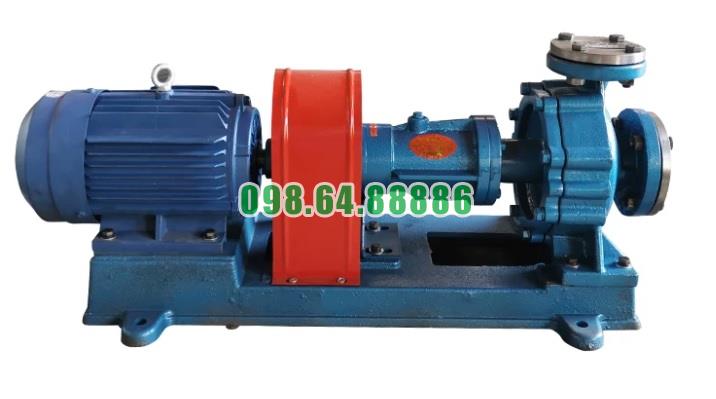

Bơm dầu truyền nhiệt trục ngang RY40-25-200 lưu lượng 10 m3/h, công suất 4 kW, cột áp 50 m, tốc độ 2900 vòng/phút

Khả năng chịu nhiệt lên tới 350°C của Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 có khả năng làm việc với dầu truyền nhiệt ở nhiệt độ lên tới 350°C, đáp ứng yêu cầu tuần hoàn môi chất nhiệt độ cao trong nhiều hệ thống gia nhiệt công nghiệp. Khả năng chịu nhiệt này là đặc điểm quan trọng của dòng bơm RY, cho phép bơm vận chuyển dầu nóng liên tục mà không cần sử dụng hệ thống làm mát bằng nước riêng.

Làm việc trực tiếp với dầu truyền nhiệt nhiệt độ cao

RY40-25-200 được thiết kế cho nhiệm vụ tuần hoàn dầu tải nhiệt thay vì bơm nước thông thường. Trong quá trình vận hành, dầu nóng đi trực tiếp qua cửa hút DN40, bánh công tác, khoang thân bơm và cửa xả DN25.

Do các bộ phận này thường xuyên tiếp xúc với môi chất nóng, kết cấu bơm phải duy trì khả năng làm việc ổn định khi nhiệt độ dầu tăng cao. Phạm vi nhiệt độ môi chất lên tới 350°C giúp RY40-25-200 đáp ứng các hệ thống cần truyền nhiệt ở mức nhiệt cao.

Kết cấu tản nhiệt tự nhiên hỗ trợ vận hành ở nhiệt độ cao

Một đặc điểm đáng chú ý của Bơm dầu truyền nhiệt RY40-25-200 là thiết kế sử dụng phương án tản nhiệt tự nhiên. Nhiệt từ khu vực thân bơm được hạn chế truyền trực tiếp đến cụm ổ trục thông qua cách bố trí kết cấu giữa nắp bơm, giá đỡ và thân ổ trục.

Nhờ đó, bơm không phụ thuộc vào một hệ thống nước làm mát riêng để duy trì hoạt động. Điều này vừa phù hợp với môi trường dầu nóng vừa làm hệ thống lắp đặt đơn giản hơn.

Cụm ổ trục được bố trí tách khỏi vùng dầu nóng

Dầu truyền nhiệt có thể đạt nhiệt độ rất cao tại thân bơm, trong khi ổ bi và chất bôi trơn cần được duy trì trong điều kiện làm việc phù hợp. Vì vậy, cụm ổ trục của RY40-25-200 được bố trí phía sau thân bơm và có khoảng cách với vùng trực tiếp chứa dầu nóng.

Cách bố trí này giúp giảm ảnh hưởng nhiệt lên ổ bi, phớt dầu và các bộ phận truyền động, góp phần duy trì khả năng quay ổn định của trục ở tốc độ khoảng 2.900 vòng/phút.

Bộ làm kín phù hợp với môi trường dầu nóng

Khu vực trục đi xuyên qua nắp bơm là một trong những vị trí chịu ảnh hưởng trực tiếp của nhiệt độ. RY40-25-200 sử dụng hệ thống làm kín gồm packing và phớt dầu để hạn chế dầu thoát ra ngoài theo khe hở của trục.

Khi bơm làm việc với dầu nhiệt độ cao, tình trạng của bộ làm kín cần được kiểm tra thường xuyên. Một hệ thống làm kín hoạt động đúng giúp duy trì khả năng tuần hoàn dầu nóng và hạn chế rò rỉ tại khu vực trục.

Gia nhiệt bơm từ từ trước khi vận hành

Khả năng chịu nhiệt 350°C không có nghĩa bơm có thể chuyển ngay từ trạng thái nguội sang tiếp xúc với dầu ở nhiệt độ rất cao. RY40-25-200 cần được gia nhiệt trước bằng cách cho dầu nóng tuần hoàn từ từ qua bơm.

Chênh lệch nhiệt độ giữa dầu đi vào và thân bơm cần được kiểm soát, đồng thời tốc độ tăng nhiệt phải diễn ra từ từ. Quá trình này giúp các chi tiết kim loại giãn nở có kiểm soát và hạn chế ứng suất nhiệt xuất hiện đột ngột.

Kiểm soát giãn nở nhiệt của cụm bơm

Ở nhiệt độ cao, thân bơm, trục và các chi tiết cơ khí đều xảy ra giãn nở nhiệt. Vì vậy, RY40-25-200 cần được lắp đặt và gia nhiệt theo đúng trình tự để các bộ phận có đủ khả năng thích nghi với sự thay đổi kích thước.

Trong giai đoạn gia nhiệt trước, việc tạo điều kiện cho cụm bơm giãn nở giúp hạn chế lực cơ học bất thường lên thân máy và hệ trục. Sau khi nhiệt độ ổn định, bơm mới được đưa vào trạng thái vận hành bình thường.

Duy trì dòng dầu giúp hạn chế tích nhiệt cục bộ

Khi bơm làm việc ở nhiệt độ cao, dầu truyền nhiệt cần được lưu chuyển liên tục. Nếu dòng dầu quá thấp hoặc bị ngắt trong khi nhiệt độ hệ thống vẫn cao, nhiệt có thể tích tụ tại một số khu vực trong thân bơm.

Vì vậy, Bơm dầu truyền nhiệt RY40-25-200 cần được duy trì ở vùng lưu lượng phù hợp. Với điểm làm việc khoảng 10 m³/h và cột áp 50 m, dòng dầu liên tục giúp mang nhiệt đi qua bơm và toàn bộ hệ thống tuần hoàn.

Khả năng chịu nhiệt phù hợp với hệ thống gia nhiệt công nghiệp

Mức nhiệt độ môi chất lên tới 350°C giúp RY40-25-200 phù hợp với những dây chuyền cần sử dụng dầu tải nhiệt để đưa nhiệt từ lò gia nhiệt đến thiết bị sản xuất.

Bơm có thể đảm nhiệm quá trình tuần hoàn dầu nóng trong các hệ thống phục vụ hóa chất, cao su, nhựa, dệt nhuộm, chế biến thực phẩm, vật liệu và các dây chuyền sử dụng phương pháp gia nhiệt gián tiếp bằng dầu.

Dừng bơm cũng cần kiểm soát nhiệt độ

Đối với RY40-25-200, yêu cầu chịu nhiệt không chỉ liên quan đến quá trình khởi động mà còn ảnh hưởng đến trình tự dừng máy. Khi hệ thống còn ở nhiệt độ cao, dòng dầu vẫn cần được tuần hoàn trong một khoảng thời gian phù hợp để đưa nhiệt ra khỏi khu vực bơm.

Bơm chỉ nên được dừng theo quy trình sau khi nhiệt độ dầu đã giảm xuống mức phù hợp. Điều này giúp hạn chế tình trạng dầu nóng bị giữ lại trong thân bơm khi hệ thống ngừng hoạt động.

Khả năng chịu nhiệt lên tới 350°C của Bơm dầu truyền nhiệt RY40-25-200 cho phép thiết bị đảm nhiệm nhiệm vụ tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp có nhiệt độ cao. Kết cấu tản nhiệt tự nhiên, cụm ổ trục bố trí tách khỏi vùng dầu nóng và hệ thống làm kín quanh trục hỗ trợ bơm duy trì hoạt động trong điều kiện nhiệt khắc nghiệt.

Tuy nhiên, để khai thác khả năng làm việc ở nhiệt độ cao, RY40-25-200 cần được gia nhiệt từ từ trước khi khởi động, duy trì lưu lượng dầu phù hợp và kiểm soát quá trình giảm nhiệt khi dừng máy. Đây là những yếu tố quan trọng để bơm vận hành ổn định khi làm việc với dầu truyền nhiệt có nhiệt độ cao, tối đa tới 350°C.

Tìm hiểu cấu tạo chi tiết bên trong Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 có kết cấu ly tâm đỡ một phía, được thiết kế chuyên biệt để tuần hoàn dầu truyền nhiệt ở nhiệt độ cao. Bên trong bơm gồm các bộ phận chính như thân bơm, bánh công tác, trục, ổ bi, thân ổ bi và hệ thống làm kín. Các chi tiết được bố trí liên kết với nhau để vừa tạo dòng dầu, vừa duy trì độ ổn định của cụm quay trong quá trình vận hành.

Thân bơm

Thân bơm là bộ phận tạo khoang chứa và dẫn dầu truyền nhiệt. Dầu đi vào bơm theo hướng trục, sau đó được bánh công tác đẩy ra phía ngoài và tập trung trong khoang thân bơm trước khi đi đến cửa xả.

Thân bơm đồng thời là bộ phận chịu áp lực trực tiếp của dòng dầu nóng, vì vậy đây là một trong những chi tiết quan trọng nhất trong kết cấu RY40-25-200.

Bánh công tác

Bánh công tác nằm bên trong thân bơm và được lắp trực tiếp trên trục. Đây là bộ phận trực tiếp truyền năng lượng cơ học cho dầu truyền nhiệt.

Khi trục quay ở tốc độ 2.900 vòng/phút, bánh công tác quay theo, hút dầu vào khu vực tâm rồi đưa dầu chuyển động ra mép ngoài. Quá trình này tạo ra lưu lượng và cột áp cần thiết cho hệ thống tuần hoàn.

Đai ốc cố định bánh công tác

Đai ốc bánh công tác có nhiệm vụ giữ bánh công tác chắc chắn trên trục. Chi tiết này giúp hạn chế bánh công tác dịch chuyển dọc trục khi quay ở tốc độ cao.

Việc cố định chính xác bánh công tác có ảnh hưởng trực tiếp đến độ ổn định của cụm rôto và khả năng vận hành của bơm.

Nắp bơm

Nắp bơm được lắp với thân bơm để hoàn thiện khoang làm việc bên trong. Bộ phận này vừa đóng kín khoang dầu vừa tạo vị trí liên kết giữa phần thủy lực và cụm trục phía sau.

Độ kín tại nắp bơm rất quan trọng vì đây là khu vực thường xuyên tiếp xúc với dầu truyền nhiệt nóng.

Trục bơm

Trục là bộ phận truyền chuyển động từ động cơ đến bánh công tác. Một đầu trục liên kết với hệ thống truyền động, đầu còn lại mang bánh công tác.

Khi động cơ hoạt động, trục quay và kéo bánh công tác quay theo. Do phải làm việc liên tục ở tốc độ cao, độ thẳng và độ đồng tâm của trục có ảnh hưởng lớn đến độ rung, tình trạng ổ bi và khả năng làm kín của bơm.

Hai bộ ổ bi

Bên trong RY40-25-200 bố trí hai ổ bi để nâng đỡ và định vị trục. Các ổ bi giúp trục duy trì vị trí ổn định trong khi quay, giảm ma sát và hạn chế chuyển động lệch của cụm rôto.

Đây là bộ phận quan trọng đối với khả năng vận hành liên tục của bơm, đặc biệt khi thiết bị phải làm việc nhiều giờ trong hệ thống tuần hoàn dầu nóng.

Thân ổ bi

Thân ổ bi là bộ phận chứa và bảo vệ các ổ bi. Nó tạo kết cấu đỡ cho trục và giúp duy trì vị trí tương quan giữa trục, bánh công tác và thân bơm.

Thân ổ bi cũng tham gia vào kết cấu tản nhiệt tự nhiên của RY40-25-200, hỗ trợ hạn chế ảnh hưởng của nhiệt từ dầu nóng đến cụm ổ bi.

Ống dẫn dầu

Trong cấu tạo bên trong bơm còn có ống dẫn dầu, phục vụ hệ thống dầu tại cụm ổ trục. Chi tiết này hỗ trợ việc đưa dầu đến khu vực cần bôi trơn và góp phần duy trì điều kiện làm việc của cụm trục.

Nắp đầu ổ bi

Nắp đầu ổ bi được bố trí ở phía ngoài thân ổ bi nhằm giữ các chi tiết bên trong đúng vị trí và bảo vệ cụm ổ bi khỏi tác động từ môi trường bên ngoài.

Bộ phận này đồng thời hỗ trợ duy trì kết cấu chắc chắn của cụm trục trong quá trình vận hành.

Giá đỡ

Giá đỡ nằm giữa phần thân bơm và cụm ổ bi, tạo thành kết cấu đỡ một phía đặc trưng của dòng RY. Bộ phận này giúp liên kết các cụm chi tiết, giữ trục và thân ổ bi ở đúng vị trí làm việc.

Kết cấu giá đỡ cũng tạo điều kiện để nhiệt từ phần thân bơm nóng được phân tán tự nhiên trước khi truyền mạnh về phía ổ bi.

Phớt dầu chịu nhiệt

Phớt dầu được bố trí quanh trục để hạn chế dầu di chuyển về phía cụm ổ bi. Do RY40-25-200 làm việc với dầu truyền nhiệt, phớt được thiết kế theo hướng chịu nhiệt để thích nghi với môi trường vận hành.

Phớt dầu là một trong những chi tiết trực tiếp tham gia vào khả năng kiểm soát rò rỉ của bơm.

Bộ chèn làm kín

Bộ chèn làm kín được bố trí tại khu vực trục đi qua phần cố định của bơm. Bộ phận này tạo lớp cản quanh trục nhằm hạn chế dầu nóng thoát ra bên ngoài.

RY40-25-200 sử dụng bộ chèn kết hợp với phớt dầu chịu nhiệt, tạo thành hệ thống làm kín cho khu vực trục khi bơm hoạt động liên tục.

Sự phối hợp giữa các bộ phận bên trong

Khi RY40-25-200 hoạt động, động cơ truyền chuyển động qua trục đến bánh công tác. Bánh công tác tạo dòng dầu, trong khi hai ổ bi và thân ổ bi giữ trục ổn định. Thân bơm và nắp bơm tạo khoang dẫn dầu, còn bộ chèn và phớt dầu kiểm soát rò rỉ tại khu vực trục.

Nhờ sự phối hợp này, bơm có thể duy trì lưu lượng 10 m³/h, cột áp 50 m, công suất động cơ 4 kW và tốc độ 2.900 vòng/phút trong hệ thống có điều kiện làm việc phù hợp.

Cấu tạo chi tiết bên trong Bơm dầu truyền nhiệt RY40-25-200 tập trung vào ba cụm chính: cụm thủy lực gồm thân bơm và bánh công tác; cụm quay gồm trục và ổ bi; cụm làm kín gồm bộ chèn và phớt dầu chịu nhiệt. Bên cạnh đó, thân ổ bi, giá đỡ, nắp ổ bi và ống dẫn dầu hỗ trợ duy trì sự ổn định của toàn bộ thiết bị.

Kết cấu này giúp RY40-25-200 vừa tạo được dòng tuần hoàn dầu nóng, vừa giữ cụm trục ổn định và kiểm soát dầu tại khu vực làm kín trong quá trình vận hành.
