Bơm dầu truyền nhiệt RY32-32-160 phù hợp với những hệ thống cần tiết kiệm diện tích bố trí thiết bị. Model này có lưu lượng 6 m³/h, cột áp 28 m, sử dụng động cơ 1,5 kW và vận hành ở tốc độ 2.900 vòng/phút. Các thông số vừa phải giúp cụm bơm đáp ứng nhu cầu tuần hoàn dầu nóng trong hệ thống nhỏ mà không cần sử dụng thiết bị có kích thước và công suất quá lớn.
Khả năng tối ưu hóa không gian của RY32-32-160 được thể hiện qua kết cấu bơm gọn, cách bố trí cửa hút và cửa xả hợp lý, bơm cùng động cơ lắp trên một bệ chung và cơ chế tản nhiệt tự nhiên không cần hệ thống nước làm mát riêng.
Bơm RY32-32-160 và động cơ được lắp đồng tâm trên cùng một bệ máy, sau đó kết nối bằng khớp nối mềm. Cách bố trí này tạo thành một cụm thiết bị thống nhất, giúp giảm số lượng kết cấu đỡ riêng và thuận tiện khi xác định vị trí lắp đặt.
Việc sử dụng chung một bệ giúp đơn giản hóa quá trình làm móng, cân bằng và cố định thiết bị. Người lắp đặt không phải bố trí hai nền đỡ tách rời cho bơm và động cơ, từ đó hạn chế diện tích chiếm dụng không cần thiết.
Kết cấu theo cụm cũng giúp kiểm soát khoảng cách giữa trục bơm và trục động cơ. Khi toàn bộ thiết bị được đặt trên một mặt bằng chung, quá trình căn chỉnh khớp nối và duy trì độ đồng tâm trở nên thuận tiện hơn.
Dòng bơm RY sử dụng kết cấu đỡ một phía, trong đó bánh công tác, trục và cụm ổ bi được bố trí theo một đường tâm thống nhất. Cách sắp xếp này giúp các bộ phận chính tập trung trong một cụm máy thay vì phân tán thành nhiều khối riêng biệt.
Cụm rôto được đỡ bởi thân ổ trục và giá đỡ, tạo kết cấu tương đối gọn theo phương ngang. Đây là đặc điểm phù hợp với những phòng máy nhỏ hoặc dây chuyền sản xuất đã có sẵn nhiều thiết bị.
Bơm vẫn cần có khoảng trống để kiểm tra khớp nối, ổ bi và bộ làm kín. Vì vậy, tối ưu hóa không gian không có nghĩa là đặt bơm sát tường hoặc sát hoàn toàn với thiết bị bên cạnh.
Cửa hút của bơm RY32-32-160 được bố trí theo hướng trục. Dầu truyền nhiệt đi từ đường ống hút vào thẳng khu vực tâm bánh công tác, giúp tuyến đường ống trước bơm có thể được bố trí tương đối trực tiếp.
Cách bố trí này hạn chế nhu cầu sử dụng nhiều đoạn ống đổi hướng ngay trước cửa hút. Khi số lượng co và phụ kiện giảm, hệ thống đường ống trở nên gọn hơn và diện tích cần thiết xung quanh đầu hút cũng được kiểm soát tốt hơn.
Đường hút vẫn phải được thiết kế đủ ngắn, thông thoáng và có giá đỡ độc lập. Không nên vì mục tiêu tiết kiệm diện tích mà bố trí quá nhiều co gấp hoặc để đường ống truyền trọng lượng lên thân bơm.
Cửa xả của dòng bơm RY được bố trí theo hướng tâm và phương thẳng đứng. Dầu sau khi được bánh công tác tăng áp sẽ đi lên cửa xả và tiếp tục vào đường ống tuần hoàn.
Cửa xả hướng lên giúp đường ống có thể được dẫn lên giá đỡ phía trên cụm bơm. Nhờ đó, tuyến ống đẩy không phải mở rộng quá nhiều sang hai bên, góp phần giảm diện tích sử dụng theo phương ngang.
Cách bố trí cửa hút hướng trục kết hợp với cửa xả hướng đứng tạo ra đường kết nối rõ ràng. Dầu đi vào theo phương ngang và đi ra theo phương thẳng đứng, giúp người thiết kế dễ tổ chức mặt bằng đường ống trong khu vực có không gian hạn chế.
Bơm dầu truyền nhiệt RY32-32-160 sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống. Đặc điểm này giúp giảm nhu cầu lắp đặt đường nước cấp, đường nước hồi, van điều chỉnh và các phụ kiện làm mát xung quanh bơm.
Khi không cần hệ thống nước làm mát riêng, khu vực đặt máy trở nên gọn hơn. Người thiết kế cũng không phải dành thêm không gian cho bồn nước, bơm nước phụ hoặc đường ống làm mát chạy đến thân ổ trục.
Cơ chế tản nhiệt tự nhiên vẫn cần không khí lưu thông xung quanh cụm bơm. Do đó, cần chừa khoảng thoáng tại khu vực thân ổ trục và không được che kín bề mặt tản nhiệt chỉ để thu hẹp diện tích lắp đặt.
RY32-32-160 sử dụng động cơ công suất 1,5 kW, phù hợp với lưu lượng 6 m³/h và cột áp 28 m. Mức công suất này giúp kích thước tổng thể của cụm động cơ được giữ ở mức phù hợp với hệ thống tuần hoàn dầu nóng quy mô nhỏ.
Nếu lựa chọn bơm có công suất lớn hơn nhiều so với nhu cầu, động cơ và bệ máy cũng có thể lớn hơn, kéo theo yêu cầu tăng diện tích móng và khoảng trống vận hành. Việc lựa chọn RY32-32-160 đúng với điểm làm việc giúp tránh sử dụng một cụm thiết bị quá lớn.
Khả năng tiết kiệm không gian chỉ đạt được khi thông số bơm phù hợp với hệ thống. Nếu lưu lượng hoặc cột áp thực tế vượt quá khả năng của RY32-32-160, không nên lựa chọn model này chỉ vì kích thước gọn.
Trong các dây chuyền đã vận hành, diện tích còn lại để bổ sung bơm thường bị giới hạn bởi lò gia nhiệt, bồn dầu và hệ thống đường ống hiện hữu. Kết cấu gọn của RY32-32-160 giúp thiết bị dễ được bố trí vào khu vực kỹ thuật có diện tích vừa phải.
Bơm và động cơ lắp theo cụm giúp giảm khối lượng kết cấu cần bổ sung. Cửa xả hướng lên cũng thuận tiện khi cần kết nối với tuyến ống đã được treo trên cao.
Tuy nhiên, tài liệu hiện có không cung cấp số đo cụ thể về chiều dài, chiều rộng và chiều cao của riêng model RY32-32-160. Trước khi thi công móng hoặc cải tạo đường ống, cần đối chiếu bản vẽ kích thước lắp đặt chính thức từ nhà sản xuất.
Tối ưu hóa không gian phải đi kèm với khả năng tiếp cận thiết bị. Khu vực quanh RY32-32-160 cần đủ chỗ để kiểm tra khớp nối, châm dầu hoặc mỡ cho ổ bi, điều chỉnh bộ làm kín và tháo cụm rôto khi cần thiết.
Nếu bơm được đặt quá sát tường, việc tháo trục, bánh công tác hoặc nắp ổ trục sẽ gặp khó khăn. Khi đó, diện tích mặt bằng ban đầu có thể được tiết kiệm nhưng chi phí và thời gian bảo dưỡng lại tăng lên.
Vì vậy, phương án bố trí phù hợp là sử dụng ưu điểm nhỏ gọn của bơm để giảm diện tích tổng thể, đồng thời vẫn duy trì khoảng trống kỹ thuật ở phía khớp nối và cụm ổ trục.
Bơm dầu truyền nhiệt RY32-32-160 giúp tối ưu hóa không gian lắp đặt nhờ kết cấu đỡ một phía, bơm và động cơ đặt trên cùng một bệ, cửa hút hướng trục và cửa xả hướng thẳng đứng. Cách bố trí này giúp cụm thiết bị gọn, dễ kết nối đường ống và hạn chế chiếm dụng diện tích theo phương ngang.
Cơ chế tản nhiệt tự nhiên còn giúp giảm hệ thống nước làm mát cùng các đường ống phụ trợ. Động cơ 1,5 kW phù hợp với lưu lượng 6 m³/h và cột áp 28 m, giúp tránh sử dụng một cụm bơm quá lớn cho hệ thống tuần hoàn dầu nóng quy mô nhỏ.
Để tận dụng hiệu quả ưu điểm về không gian, cần bố trí đường ống có giá đỡ độc lập, duy trì khu vực tản nhiệt thông thoáng và chừa đủ khoảng trống phục vụ căn chỉnh, kiểm tra và bảo dưỡng. Kích thước lắp đặt cuối cùng cần được xác định theo bản vẽ kỹ thuật chính thức của model RY32-32-160.
Trong dây chuyền sản xuất vật liệu làm đường, nhiệt được sử dụng để gia nhiệt và duy trì độ linh động của nhựa đường, bồn chứa, đường ống cùng các thiết bị phối trộn. Bơm dầu truyền nhiệt RY32-32-160 có thể được bố trí trong vòng tuần hoàn dầu nóng để đưa nhiệt từ thiết bị gia nhiệt đến những bộ phận cần duy trì nhiệt độ ổn định.
Theo tài liệu của nhà sản xuất, dòng bơm RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ môi chất không vượt quá 350°C. Phạm vi ứng dụng được nêu trong tài liệu có lĩnh vực dầu khí và hóa chất, nhưng không đề cập riêng đến ngành sản xuất vật liệu làm đường. Vì vậy, việc sử dụng RY32-32-160 trong lĩnh vực này được hiểu là ứng dụng bơm cho vòng dầu tải nhiệt sạch, không phải dùng bơm để vận chuyển trực tiếp nhựa đường hoặc hỗn hợp có chứa cốt liệu.
Trong hệ thống sản xuất vật liệu làm đường, RY32-32-160 đảm nhận nhiệm vụ hút dầu tải nhiệt từ đường hồi, truyền năng lượng cho dòng dầu rồi đẩy dầu đến các thiết bị cần cấp nhiệt. Sau khi truyền một phần nhiệt lượng, dầu quay trở lại bộ gia nhiệt và tiếp tục bước vào chu trình mới.
Dầu tải nhiệt lưu chuyển trong một vòng tuần hoàn kín và không tiếp xúc trực tiếp với cốt liệu hoặc nhựa đường. Nhiệt được truyền gián tiếp qua thành ống, áo gia nhiệt hoặc bề mặt trao đổi nhiệt của thiết bị.

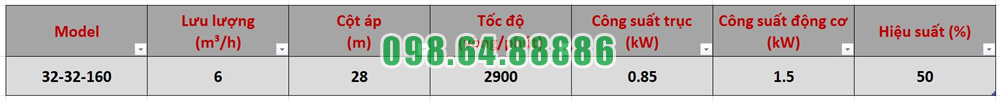

Bơm RY32-32-160 có lưu lượng thiết kế 6 m³/h, cột áp 28 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ công suất 1,5 kW. Model này phù hợp khi nhu cầu tuần hoàn và tổng trở lực của hệ thống gần với các thông số trên.
Một vị trí có thể sử dụng RY32-32-160 là vòng dầu nóng cấp nhiệt cho bồn chứa nhựa đường. Dầu tải nhiệt được bơm qua áo gia nhiệt hoặc hệ thống ống xoắn bố trí trong bồn để truyền nhiệt gián tiếp cho vật liệu bên trong.
Dòng dầu nóng liên tục giúp hạn chế tình trạng nhiệt tập trung tại một vị trí trong khi những khu vực khác của bồn chưa nhận đủ nhiệt. Sau khi đi qua bộ phận trao đổi nhiệt, dầu giảm nhiệt được đưa trở lại lò gia nhiệt để tiếp tục chu trình.
Khả năng duy trì dòng dầu ổn định đặc biệt quan trọng khi bồn cần giữ nhiệt trong thời gian dài. Nếu lưu lượng dầu giảm quá thấp, khả năng truyền nhiệt sẽ suy giảm và dầu có thể tích tụ nhiệt cục bộ trong thân bơm.
RY32-32-160 chỉ thực hiện nhiệm vụ tuần hoàn dầu tải nhiệt bên ngoài bồn. Tài liệu hiện có không xác nhận bơm phù hợp để hút hoặc chuyển trực tiếp nhựa đường có độ nhớt cao.
Nhựa đường có thể tăng độ nhớt khi nhiệt độ giảm, làm quá trình vận chuyển qua đường ống trở nên khó khăn. Một giải pháp thường được sử dụng là bố trí áo gia nhiệt hoặc đường dầu nóng chạy dọc theo tuyến ống.
RY32-32-160 có thể đưa dầu tải nhiệt qua các khoang gia nhiệt này để duy trì nhiệt độ của thành ống. Dầu nóng truyền nhiệt qua bề mặt kim loại, giúp hạn chế nhựa đường nguội và bám cứng bên trong đường ống.
Hiệu quả của giải pháp phụ thuộc vào chiều dài tuyến ống, kích thước áo gia nhiệt, mức tổn thất nhiệt và tổng trở lực của vòng tuần hoàn. Cột áp 28 m của bơm phải đủ để thắng tổn thất qua đường ống, van, co nối và các khoang dẫn dầu.
Nếu tuyến dầu quá dài hoặc có nhiều nhánh, lưu lượng thực tế có thể thấp hơn 6 m³/h. Vì vậy, việc lựa chọn RY32-32-160 cần dựa trên tính toán thủy lực, không chỉ dựa vào công suất động cơ 1,5 kW.
Trong dây chuyền sản xuất hỗn hợp vật liệu làm đường, một số bồn, thùng chứa hoặc thiết bị phối trộn có thể sử dụng áo dầu nóng để duy trì nhiệt độ của thành thiết bị. RY32-32-160 đưa dầu từ nguồn gia nhiệt đến các khoang này, sau đó thu hồi dầu về vòng tuần hoàn.
Dòng dầu ổn định giúp nhiệt được phân phối liên tục quanh thiết bị, hạn chế sự chênh lệch nhiệt độ giữa các khu vực. Điều này hỗ trợ duy trì trạng thái nhiệt của vật liệu trong quá trình lưu trữ hoặc phối trộn.
Bơm không trực tiếp trộn vật liệu và cũng không vận chuyển hỗn hợp nhựa đường với cát, đá hoặc bột khoáng. Môi chất đi qua RY32-32-160 phải là dầu tải nhiệt sạch, có tính ăn mòn yếu và không chứa hạt rắn, đúng với phạm vi môi chất do nhà sản xuất quy định.
Dòng RY có giới hạn nhiệt độ môi chất lên tới 350°C. Đặc điểm này cho phép RY32-32-160 đáp ứng nhiều mức nhiệt trong vòng tuần hoàn dầu nóng của dây chuyền sản xuất vật liệu làm đường.
Tuy nhiên, 350°C là giới hạn tối đa của dòng bơm, không phải nhiệt độ vận hành bắt buộc. Nhiệt độ dầu thực tế phải được lựa chọn theo yêu cầu của vật liệu, giới hạn của dầu tải nhiệt, thiết bị gia nhiệt và các bộ phận làm kín trong hệ thống.
Khi đưa hệ thống lên nhiệt độ làm việc, thân bơm phải được gia nhiệt từ từ. Tài liệu quy định chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không được lớn hơn 50°C mỗi giờ.
Việc tăng nhiệt có kiểm soát giúp thân bơm, trục và các chi tiết liên quan giãn nở tương đối đồng đều. Đây là điều kiện cần thiết để RY32-32-160 duy trì dòng dầu ổn định trong hệ thống gia nhiệt.
RY32-32-160 có lưu lượng thiết kế 6 m³/h. Theo yêu cầu của nhà sản xuất, bơm không được vận hành ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Vì vậy, tổng lưu lượng dầu qua bơm cần được duy trì từ khoảng 1,8 m³/h trở lên.
Khi dây chuyền giảm nhu cầu nhiệt, không nên khép van xả đến mức lưu lượng qua bơm xuống dưới giới hạn. Nếu thiết bị chỉ cần một phần nhỏ lưu lượng, hệ thống cần bố trí đường bypass để lượng dầu còn lại tiếp tục tuần hoàn.
Đường bypass giúp duy trì đủ dòng dầu qua thân bơm, hạn chế tích tụ nhiệt và tránh tình trạng bánh công tác quay nhưng không tạo ra lưu lượng hữu ích. Tổng lưu lượng qua bơm phải được đo và kiểm soát, thay vì chỉ dựa vào vị trí đóng mở của van.
Dòng bơm RY sử dụng cơ chế tản nhiệt tự nhiên, không phụ thuộc vào hệ thống nước làm mát truyền thống. Thiết kế này giúp cụm bơm gọn hơn và giảm số lượng đường ống phụ trợ quanh khu vực gia nhiệt.
Đối với dây chuyền sản xuất vật liệu làm đường, khu vực lắp đặt thường đã có nhiều đường dầu, bồn chứa và thiết bị nhiệt. Việc không cần bổ sung vòng nước làm mát riêng giúp đơn giản hóa bố trí cụm bơm.
Khu vực đặt RY32-32-160 vẫn cần thông thoáng để nhiệt có thể thoát ra tự nhiên. Bơm không nên được che kín hoặc bố trí quá gần những bề mặt tỏa nhiệt mạnh làm ảnh hưởng đến cụm ổ trục và động cơ.
RY32-32-160 phù hợp với hệ thống có nhu cầu tuần hoàn gần 6 m³/h và tổng trở lực tương ứng với cột áp khoảng 28 m. Trước khi lựa chọn, cần xác định chiều dài đường dầu, số lượng thiết bị gia nhiệt, mức tổn thất áp suất và đặc tính của dầu tại nhiệt độ vận hành.
Nếu hệ thống có nhiều bồn, đường ống dài hoặc các khoang trao đổi nhiệt có tiết diện nhỏ, cột áp cần thiết có thể cao hơn khả năng của bơm. Ngược lại, nếu nhu cầu lưu lượng thường xuyên thấp hơn 1,8 m³/h, model này có thể lớn hơn yêu cầu thực tế.
Tài liệu nhà sản xuất không cung cấp sơ đồ riêng cho dây chuyền sản xuất nhựa đường và cũng không xác nhận khả năng bơm trực tiếp nhựa đường. Vì vậy, RY32-32-160 chỉ nên được lựa chọn cho mạch dầu tải nhiệt sau khi đã kiểm tra điều kiện môi chất và điểm làm việc thực tế.
Bơm dầu truyền nhiệt RY32-32-160 có thể được sử dụng trong sản xuất vật liệu làm đường với vai trò tuần hoàn dầu nóng đến bồn chứa nhựa đường, áo gia nhiệt đường ống và các thiết bị cần duy trì nhiệt độ. Bơm tạo thành một phần của vòng truyền nhiệt kín, trong đó dầu nóng mang nhiệt từ thiết bị gia nhiệt đến vị trí sử dụng rồi quay trở lại.
Với lưu lượng 6 m³/h, cột áp 28 m, tốc độ 2.900 vòng/phút và động cơ 1,5 kW, RY32-32-160 phù hợp khi hệ thống có nhu cầu thủy lực tương ứng. Dòng bơm có thể vận chuyển dầu tải nhiệt ở nhiệt độ lên tới 350°C, nhưng quá trình tăng nhiệt phải được kiểm soát và lưu lượng qua bơm cần duy trì từ khoảng 1,8 m³/h trở lên.
RY32-32-160 là bơm tuần hoàn dầu truyền nhiệt, không phải bơm chuyên dùng để vận chuyển trực tiếp nhựa đường hoặc hỗn hợp vật liệu có hạt rắn. Việc sử dụng đúng môi chất là điều kiện quan trọng để thiết bị hoạt động ổn định trong dây chuyền sản xuất vật liệu làm đường.

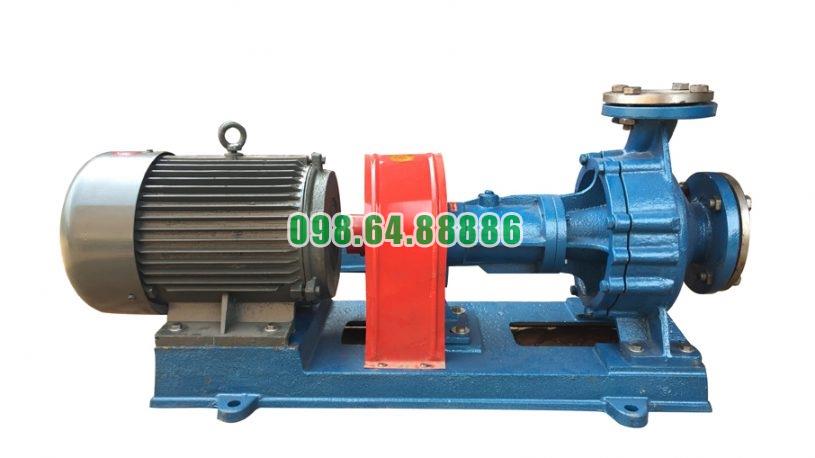

Máy bơm dầu tải nhiệt RY32-32-160 lưu lượng 6 m3/h, công suất 1.5 kW, cột áp 28 m, tốc độ 2.900 vòng/phút
