Những lý do nên chọn Bơm dầu truyền nhiệt RY65-40-200 cho xưởng sản xuất tập trung ở khả năng làm việc với dầu nóng, kết cấu phù hợp môi trường công nghiệp, cơ chế tản nhiệt tự nhiên và tính thuận tiện trong vận hành, bảo dưỡng.
Bơm dầu truyền nhiệt RY65-40-200 thuộc dòng RY chuyên dùng để vận chuyển chất lỏng nhiệt độ cao, ít ăn mòn và không chứa hạt rắn.
Theo tài liệu của dòng RY, nhiệt độ môi chất có thể lên tới 350°C. Đây là lợi thế quan trọng đối với các xưởng sản xuất sử dụng dầu truyền nhiệt để gia nhiệt máy móc, thiết bị hoặc dây chuyền công nghệ.
Trong xưởng sản xuất, hệ thống dầu truyền nhiệt cần duy trì dòng tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
RY65-40-200 hoạt động theo nguyên lý ly tâm, giúp dầu nóng được hút vào và đẩy liên tục qua đường ống. Nhờ đó, nhiệt lượng có thể được vận chuyển ổn định đến các vị trí cần sử dụng trong dây chuyền.
Một trong những lý do nên chọn Bơm dầu truyền nhiệt RY65-40-200 cho xưởng sản xuất là thiết kế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.
Cấu trúc này giúp giảm nhu cầu bố trí thêm hệ thống nước làm mát, đường ống phụ trợ và thiết bị tuần hoàn nước. Nhờ đó, cụm bơm gọn hơn và đơn giản hơn khi lắp đặt trong khu vực sản xuất.
Việc không cần hệ thống làm mát bằng nước riêng giúp xưởng giảm bớt các hạng mục liên quan đến cấp nước, tuần hoàn nước và bảo trì đường ống làm mát.
Đối với những dây chuyền hoạt động nhiều giờ mỗi ngày, việc giảm thiết bị phụ trợ còn giúp đơn giản hóa công tác vận hành và kiểm tra.
Các bộ phận chịu áp cùng mặt bích hút và mặt bích đẩy của dòng RY được thiết kế theo mức áp suất 16 bar.
Điều này giúp bơm phù hợp với các hệ thống đường ống dầu truyền nhiệt cần duy trì áp suất ổn định trong quá trình vận hành.
RY65-40-200 có các bộ phận chính như thân bơm, bánh công tác, trục, ổ bi, packing và phớt dầu chịu nhiệt.
Khi cần bảo dưỡng, các chi tiết này có thể được tháo kiểm tra theo trình tự rõ ràng. Điều này giúp kỹ thuật viên dễ tiếp cận những bộ phận thường xuyên cần kiểm tra như ổ bi, bộ phận làm kín và bánh công tác.
Dòng RY được sử dụng trong nhiều lĩnh vực như hóa chất, cao su, nhựa, dệt nhuộm, thực phẩm, chế biến gỗ và các hệ thống gia nhiệt công nghiệp khác.
Nhờ phạm vi ứng dụng rộng, Bơm dầu truyền nhiệt RY65-40-200 có thể phù hợp với nhiều xưởng sử dụng dầu nóng làm môi chất truyền nhiệt.
Cụm rotor được đỡ bằng hai ổ bi và truyền động từ động cơ qua khớp nối. Khi được căn chỉnh, bôi trơn và bảo dưỡng đúng kỹ thuật, kết cấu này hỗ trợ bơm duy trì trạng thái quay ổn định trong quá trình vận hành liên tục.
Đây là yếu tố quan trọng đối với các xưởng sản xuất cần hệ thống gia nhiệt hoạt động trong thời gian dài.
Những lý do nên chọn Bơm dầu truyền nhiệt RY65-40-200 cho xưởng sản xuất nằm ở khả năng vận chuyển dầu nóng tới 350°C, thiết kế chịu áp 16 bar, tản nhiệt tự nhiên, giảm phụ thuộc vào hệ thống làm mát bằng nước và thuận tiện trong bảo dưỡng.
Với những đặc điểm này, RY65-40-200 phù hợp với các xưởng cần một thiết bị tuần hoàn dầu truyền nhiệt có kết cấu đơn giản, dễ quản lý và đáp ứng tốt yêu cầu vận hành trong môi trường công nghiệp.
Vai trò của vòng đệm và bạc lót trong Bơm dầu truyền nhiệt RY65-40-200 cần được xem xét trong mối liên hệ với cụm trục, ổ bi và bộ phận làm kín. Tuy nhiên, trong tài liệu kỹ thuật RY được cung cấp, nhà sản xuất không mô tả riêng một chi tiết có tên “bạc lót” và cũng không trình bày thông số kỹ thuật cụ thể của vòng đệm. Vì vậy, nội dung dưới đây tập trung vào vai trò hỗ trợ của các chi tiết dạng vòng trong cụm trục và làm kín, không gán thêm cấu tạo mà tài liệu không xác nhận.
Trong cụm bơm, các chi tiết dạng vòng có vai trò hỗ trợ giữ các bộ phận tại đúng vị trí lắp ráp. Tài liệu tháo bơm RY có đề cập đến check ring trong khoang làm kín, cùng với packing và các chi tiết liên quan.
Vòng này hỗ trợ duy trì vị trí của bộ phận làm kín trong quá trình trục quay, giúp các chi tiết không dịch chuyển tự do khỏi vị trí thiết kế.
RY65-40-200 sử dụng hệ thống làm kín gồm packing và phớt dầu chịu nhiệt. Các chi tiết dạng vòng bố trí quanh khu vực trục có nhiệm vụ hỗ trợ việc lắp ráp và giữ cụm làm kín ổn định.
Khi các chi tiết được lắp đúng vị trí, bộ phận làm kín có điều kiện làm việc ổn định hơn và hạn chế dầu nóng thoát ra ngoài tại khu vực trục.
Đối với khái niệm bạc lót, tài liệu RY không nêu rõ đây là một bộ phận riêng của RY65-40-200. Vì vậy không nên khẳng định model này sử dụng một loại bạc lót cụ thể nếu chưa có bản vẽ chi tiết hoặc danh mục phụ tùng xác nhận.
Trong kết cấu được tài liệu mô tả, trục bơm chủ yếu được đỡ bởi hai ổ bi nằm trong thân ổ bi. Đây mới là bộ phận được xác định rõ có nhiệm vụ hỗ trợ rôto và duy trì chuyển động quay của trục.
Khi xem xét vai trò thường được liên hệ với bạc lót, cần phân biệt với hệ thống ổ bi thực tế của RY65-40-200.
Trục bơm được bố trí trong thân ổ bi và được hai ổ bi đỡ. Các ổ bi giúp giữ trục ở đúng tâm, hạn chế ma sát và tạo điều kiện cho bánh công tác quay ổn định.
Do đó, đối với RY65-40-200, chức năng đỡ trục chính được tài liệu xác định thuộc về ổ bi, không nên thay thế khái niệm này bằng bạc lót nếu không có thông tin kỹ thuật bổ sung.
Khu vực trục là nơi cần kiểm soát rò rỉ vì trục quay xuyên qua phần kết cấu của bơm.
RY65-40-200 sử dụng phớt dầu chịu nhiệt kết hợp với packing. Các vòng và chi tiết làm kín quanh trục có nhiệm vụ tạo vùng ngăn cách giữa dầu bên trong bơm và môi trường bên ngoài.
Khi những chi tiết này bị mòn hoặc lắp sai, khả năng làm kín có thể giảm và xuất hiện rò rỉ dầu.
Các chi tiết dạng vòng, phớt và bộ phận giữ vị trí tuy có kích thước nhỏ nhưng ảnh hưởng đến trạng thái lắp ráp của cụm trục.
Nếu một chi tiết bị mòn, biến dạng hoặc lắp không đúng vị trí, cụm làm kín có thể làm việc không ổn định. Trong khi đó, nếu ổ bi bị hư hỏng hoặc thiếu bôi trơn, trục có thể phát sinh rung và nóng bất thường.
Vì vậy, khi bảo dưỡng RY65-40-200 cần kiểm tra đồng thời các chi tiết quanh trục thay vì chỉ tập trung vào bánh công tác.
Theo trình tự tháo của dòng RY, sau khi tháo bánh công tác, kỹ thuật viên tiếp tục lấy vòng giữ và vật liệu làm kín ra khỏi khoang làm kín. Sau đó mới tháo các cụm liên quan đến nắp bơm, thân ổ bi và trục.
Điều này cho thấy các chi tiết dạng vòng quanh trục là một phần cần được kiểm tra khi bảo dưỡng.
Khi tháo bơm, cần quan sát tình trạng của vòng giữ, phớt dầu, packing và các bề mặt tiếp xúc liên quan.
Nếu chi tiết đã hư hỏng hoặc không còn đảm bảo khả năng làm việc, tài liệu yêu cầu thay thế phụ tùng mới trước khi lắp lại bơm.
Khi nói về vai trò của vòng đệm và bạc lót trong Bơm dầu truyền nhiệt RY65-40-200, cần đặc biệt lưu ý rằng tài liệu hiện có không xác nhận một bạc lót riêng biệt.
Bộ phận đỡ rôto được nhà sản xuất xác định là thân ổ bi với hai ổ bi. Vì vậy, nếu cần mô tả chính xác cấu tạo RY65-40-200, nên sử dụng thuật ngữ ổ bi, phớt dầu, packing và vòng giữ theo đúng tài liệu.
Vai trò của vòng đệm và bạc lót trong Bơm dầu truyền nhiệt RY65-40-200 cần được hiểu thận trọng theo cấu tạo thực tế của dòng RY. Các chi tiết dạng vòng trong khu vực làm kín có chức năng hỗ trợ giữ vị trí và duy trì trạng thái ổn định của cụm làm kín quanh trục.
Riêng “bạc lót”, tài liệu kỹ thuật được cung cấp không xác định đây là một bộ phận riêng của RY65-40-200. Thay vào đó, trục và rôto của bơm được đỡ bằng hai ổ bi. Vì vậy, khi bảo dưỡng cần tập trung kiểm tra đúng các chi tiết được nhà sản xuất xác định gồm ổ bi, phớt dầu, packing, vòng giữ và trục bơm.

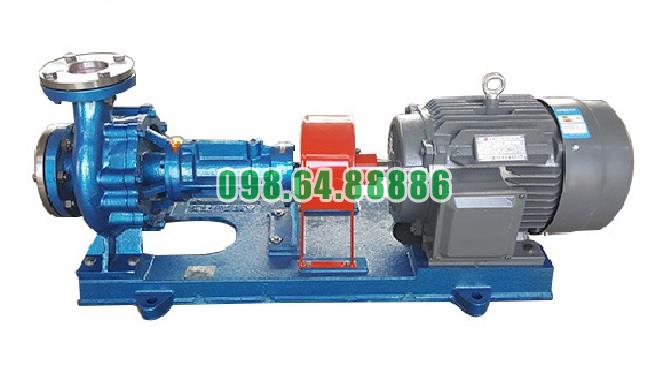

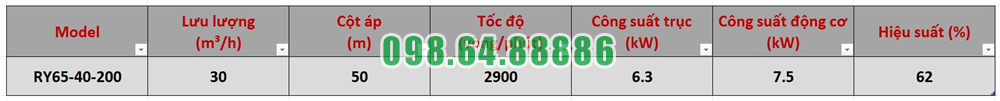

Máy bơm dầu tải nhiệt RY65-40-200 lưu lượng 30 m3/h, công suất 7.5 kW, tốc độ quay 2900 vòng/phút, cột áp 50 m
