Đánh giá độ ồn và độ rung tiêu chuẩn của Bơm dầu truyền nhiệt RY50-32-250A là nội dung quan trọng để xác định tình trạng vận hành của cụm bơm – động cơ. Với tốc độ quay 2.900 vòng/phút, lưu lượng 16 m³/h, cột áp 60 m và động cơ 7,5 kW, RY50-32-250A cần duy trì trạng thái quay ổn định, không xuất hiện rung hoặc tiếng ồn bất thường.
Theo hướng dẫn vận hành của nhà sản xuất, trong quá trình khởi động và làm việc phải thường xuyên theo dõi độ rung của bơm.
Biên độ rung cho phép không được vượt quá 0,06 mm. Nếu độ rung tăng bất thường, cần kiểm tra và xử lý ngay.
Mức 0,06 mm là chỉ tiêu cụ thể được tài liệu đưa ra để đánh giá trạng thái vận hành của dòng bơm RY. Vì vậy, với Bơm dầu truyền nhiệt RY50-32-250A, đây là thông số cần được theo dõi định kỳ khi bơm vận hành ở tốc độ 2.900 vòng/phút.
Tài liệu của nhà sản xuất không công bố giá trị độ ồn cụ thể theo đơn vị dB cho RY50-32-250A. Do đó, không nên tự đưa ra một mức dB tiêu chuẩn khi chưa có dữ liệu đo hoặc tài liệu bổ sung từ nhà sản xuất.
Tiêu chí được tài liệu đưa ra là không được xuất hiện tiếng ồn bất thường. Nếu bơm phát ra tiếng kêu khác thường trong quá trình hoạt động, nhà sản xuất yêu cầu phải dừng bơm ngay để kiểm tra.
Như vậy, đánh giá độ ồn của RY50-32-250A chủ yếu dựa trên sự thay đổi so với trạng thái vận hành bình thường của thiết bị.
Theo bảng xử lý sự cố trong tài liệu, hiện tượng rung mạnh và tiếng ồn lớn có thể xuất phát từ bốn nguyên nhân chính:
Trục bơm và trục động cơ không đồng tâm.
Ổ bi bị hỏng.
Trọng lượng đường ống truyền trực tiếp lên bơm.
Có không khí trong đường ống.
Đây là những vị trí cần kiểm tra đầu tiên khi RY50-32-250A xuất hiện rung hoặc tiếng ồn tăng bất thường.
Bơm và động cơ của RY50-32-250A được truyền động thông qua khớp nối mềm. Vì vậy, độ đồng tâm giữa hai trục ảnh hưởng trực tiếp đến độ rung khi vận hành.
Theo yêu cầu lắp đặt, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, đồng thời khe hở giữa hai đầu trục cần duy trì khoảng 2–3 mm.
Nếu căn chỉnh không chính xác, cụm rôto có thể rung mạnh hơn, gây tiếng ồn và làm tăng tải lên ổ bi.
Cụm ổ trục của dòng RY sử dụng hai bộ vòng bi để đỡ và định vị rôto. Khi ổ bi bị mòn hoặc hư hỏng, trục bơm khó duy trì chuyển động ổn định và có thể phát sinh rung, tiếng kêu bất thường.
Nhà sản xuất yêu cầu sau khoảng 300 giờ vận hành đầu tiên cần tháo ổ bi để vệ sinh và kiểm tra. Nếu xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì phải thay mới.
Bảo dưỡng ổ bi đúng thời gian là biện pháp quan trọng để duy trì độ rung ổn định cho RY50-32-250A.
Một nguyên nhân khác gây rung và tiếng ồn là trọng lượng đường ống truyền trực tiếp lên bơm.
Tài liệu yêu cầu đường ống hút và đường ống đẩy phải có giá đỡ hoặc hệ thống treo độc lập, không để trọng lượng đường ống tác động lên cửa hút, cửa xả hoặc thân bơm.
Lắp đặt đúng giúp hạn chế lực bên ngoài làm biến dạng vị trí của cụm bơm và gây sai lệch đồng tâm.
Không khí còn tồn tại trong đường ống cũng được nhà sản xuất xác định là nguyên nhân gây rung mạnh và tiếng ồn lớn. Biện pháp xử lý là xả khí khỏi đường ống và mồi lại bơm.
Trước khi khởi động, thân bơm phải được mồi đầy môi chất và cần quay khớp nối bằng tay để hỗ trợ đẩy không khí ra ngoài.
Khi kiểm tra Bơm dầu truyền nhiệt RY50-32-250A, có thể tập trung vào các tiêu chí chính:
Biên độ rung phải không vượt quá 0,06 mm.
Không xuất hiện tiếng va đập, tiếng cọ xát hoặc tiếng ồn bất thường.
Trục bơm và động cơ phải căn chỉnh đúng đồng tâm.
Ổ bi không được quá nóng hoặc có độ rơ bất thường.
Đường ống phải có giá đỡ độc lập.
Hệ thống phải được mồi đầy dầu và xả hết không khí.
Nếu các điều kiện trên được duy trì, cụm bơm có cơ sở vận hành ổn định ở tốc độ 2.900 vòng/phút.
Đánh giá độ ồn và độ rung tiêu chuẩn của Bơm dầu truyền nhiệt RY50-32-250A cần tập trung trước hết vào giới hạn rung do nhà sản xuất công bố là không quá 0,06 mm. Đối với độ ồn, tài liệu không đưa ra mức dB cụ thể mà yêu cầu bơm không được xuất hiện tiếng ồn bất thường.
Khi rung hoặc tiếng ồn tăng, cần ưu tiên kiểm tra độ đồng tâm giữa bơm và động cơ, tình trạng ổ bi, tải trọng đường ống và khả năng có không khí trong hệ thống. Kiểm soát tốt các yếu tố này giúp RY50-32-250A duy trì trạng thái vận hành ổn định và hạn chế hư hỏng cơ khí.
Ứng dụng Bơm dầu truyền nhiệt RY50-32-250A cho các bồn chứa dầu tản nhiệt phù hợp trong những hệ thống mà dầu nóng cần được hút từ bồn, đưa qua thiết bị gia nhiệt hoặc thiết bị trao đổi nhiệt rồi tuần hoàn trở lại bồn. Trong tài liệu nhà sản xuất, dòng RY được xác định là bơm tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp, sử dụng cho chất lỏng nhiệt độ cao, ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không vượt quá 350°C.
Tài liệu không nêu riêng ứng dụng mang tên “bồn chứa dầu tản nhiệt”; thuật ngữ được sử dụng chủ yếu là dầu tải nhiệt/dầu nóng. Vì vậy, RY50-32-250A phù hợp với bồn chứa khi bồn đó là một phần của hệ thống tuần hoàn dầu tải nhiệt.
Trong hệ thống có bồn dầu tải nhiệt, RY50-32-250A có thể đảm nhiệm nhiệm vụ tạo dòng tuần hoàn liên tục. Dầu từ bồn được dẫn đến cửa hút của bơm, sau đó bánh công tác truyền năng lượng cho dòng dầu và đẩy dầu sang đường ống cấp.
Sau khi dầu đi qua thiết bị sử dụng nhiệt, dòng dầu có thể quay trở lại bồn và tiếp tục chu trình tuần hoàn.
Đây là chức năng phù hợp với mục đích thiết kế của dòng RY là tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp.
RY50-32-250A có thông số:
Lưu lượng: 16 m³/h
Cột áp: 60 m
Tốc độ quay: 2.900 vòng/phút
Công suất động cơ: 7,5 kW
Công suất trục: 6,20 kW
Với lưu lượng 16 m³/h, bơm có thể duy trì lượng dầu tuần hoàn tương đối lớn giữa bồn chứa và các thiết bị trong hệ thống, với điều kiện nhu cầu thực tế của hệ thống phù hợp đường đặc tính của bơm.
Một lợi thế khi ứng dụng Bơm dầu truyền nhiệt RY50-32-250A cho các bồn chứa dầu tản nhiệt là khả năng tạo cột áp 60 m tại điểm làm việc công bố.
Cột áp này giúp cung cấp năng lượng thủy lực để dầu vượt qua trở lực phát sinh trên đường ống, van và các thiết bị của vòng tuần hoàn.
Tài liệu cũng yêu cầu lựa chọn điểm làm việc của bơm nằm trong vùng đường đặc tính phù hợp và ưu tiên khu vực có hiệu suất tốt.
Bồn dầu tải nhiệt trong dây chuyền công nghiệp có thể chứa dầu ở nhiệt độ cao. Dòng RY được thiết kế cho môi chất có nhiệt độ không vượt quá 350°C.
Vì vậy, RY50-32-250A thích hợp hơn các loại bơm thông thường khi nhiệm vụ là hút và tuần hoàn dầu nóng từ bồn chứa trong hệ thống gia nhiệt.
Khi dầu trong bồn đã ở nhiệt độ cao, không được đưa dầu nóng đột ngột vào một bơm đang nguội rồi vận hành ngay.
Nhà sản xuất yêu cầu phải gia nhiệt sơ bộ, trong đó:
Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Điều này đặc biệt quan trọng khi RY50-32-250A được kết nối trực tiếp với bồn dầu nóng.
Trước khi khởi động, thân bơm phải được mồi đầy môi chất và loại bỏ không khí. Trong quá trình mồi, cần quay khớp nối bằng tay để đẩy khí ra khỏi bơm.
Khi bố trí RY50-32-250A với bồn dầu tải nhiệt, đường hút cần tạo điều kiện để dầu cấp đầy cho bơm, tránh hiện tượng thiếu dầu hoặc tích khí.
Đây là yêu cầu quan trọng bởi kết luận kỹ thuật của tài liệu nhấn mạnh bơm RY phải vận hành trong điều kiện có đủ môi chất và luôn duy trì lưu lượng tối thiểu.
Khi bồn chứa đã đạt nhiệt độ yêu cầu, hệ thống có thể giảm nhu cầu tuần hoàn. Tuy nhiên, không nên đóng van khiến lưu lượng qua RY50-32-250A xuống quá thấp.
Nhà sản xuất quy định không vận hành bơm dưới 30% lưu lượng thiết kế. Nếu bắt buộc phải hoạt động trong điều kiện này, cần lựa chọn bơm nhỏ hơn hoặc bố trí đường hồi/bypass tại cửa xả để duy trì lưu lượng tối thiểu.
Với hệ thống bồn chứa dầu nóng, đường bypass có thể đặc biệt hữu ích khi vẫn cần duy trì dòng dầu qua bơm nhưng nhu cầu cấp dầu đến thiết bị sử dụng nhiệt giảm.
Đường hút và đường đẩy của RY50-32-250A phải có giá đỡ riêng. Nhà sản xuất yêu cầu không để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Đối với hệ thống kết nối bơm với bồn dầu tải nhiệt, cần đặc biệt chú ý:
Hạn chế chiều cao hút.
Giảm tối đa tổn thất trên đường hút.
Đỡ độc lập đường ống.
Lắp bộ lọc tại đường hút để hạn chế dị vật đi vào bánh công tác.
Những yêu cầu này giúp RY50-32-250A hút dầu từ bồn ổn định hơn và duy trì lưu lượng tuần hoàn theo thiết kế.
Ứng dụng Bơm dầu truyền nhiệt RY50-32-250A cho các bồn chứa dầu tản nhiệt phù hợp khi bồn là một phần của hệ thống tuần hoàn dầu nóng khép kín. Bơm đảm nhiệm nhiệm vụ hút dầu từ bồn, tạo dòng tuần hoàn qua thiết bị gia nhiệt hoặc trao đổi nhiệt và đưa dầu tiếp tục lưu chuyển trong hệ thống.
Với lưu lượng 16 m³/h, cột áp 60 m, tốc độ 2.900 vòng/phút và động cơ 7,5 kW, RY50-32-250A phù hợp với các hệ thống bồn dầu tải nhiệt cần dòng tuần hoàn ổn định và cột áp tương đối cao. Khi lắp đặt, cần đặc biệt bảo đảm bơm luôn đầy dầu, đường hút thông thoáng, duy trì lưu lượng tối thiểu và thực hiện gia nhiệt từ từ trước khi vận hành với dầu nóng.

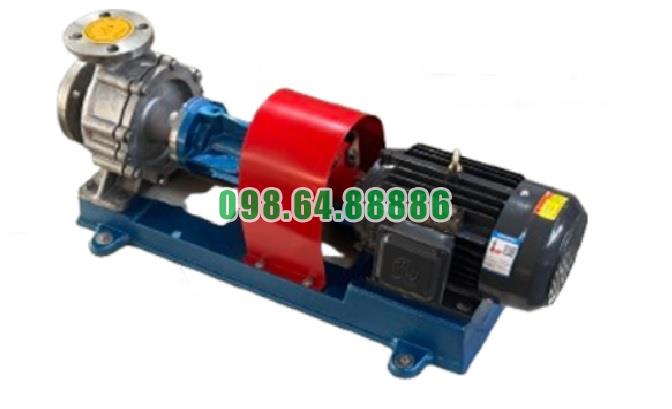

Máy bơm dầu tải nhiệt RY50-32-250A tốc độ 2900 vòng/phút, lưu lượng 16 m3/h, cột áp 60 m, công suất 7.5 kW
