Thiết kế làm mát tự nhiên thông minh của bơm dầu truyền nhiệt RY65-40-200A là một đặc điểm nổi bật của dòng RY khi làm việc với dầu truyền nhiệt nhiệt độ cao. Thay vì phụ thuộc vào hệ thống làm mát bằng nước truyền thống, bơm sử dụng kết cấu tản nhiệt tự nhiên để giải phóng nhiệt ra môi trường, giúp cụm bơm gọn hơn và giảm thiết bị phụ trợ.
Khi RY65-40-200A vận chuyển dầu nóng, nhiệt từ môi chất truyền sang thân bơm và các chi tiết kim loại xung quanh.
Nhiệt sau đó tiếp tục truyền qua kết cấu bơm và được giải phóng ra không khí bên ngoài. Quá trình này diễn ra tự nhiên mà không cần bố trí thêm một mạch nước làm mát riêng.
Đây chính là nền tảng của thiết kế làm mát tự nhiên thông minh của bơm dầu truyền nhiệt RY65-40-200A.
Một mục tiêu quan trọng của thiết kế làm mát là hạn chế nhiệt từ buồng bơm truyền quá nhiều về phía cụm trục và ổ bi.
RY65-40-200A sử dụng thân ổ bi riêng để đỡ rotor. Khi nhiệt được giải phóng dần qua kết cấu bên ngoài, ảnh hưởng nhiệt lên khu vực ổ bi được hạn chế hơn.
Điều này giúp cụm trục và vòng bi có điều kiện làm việc ổn định hơn trong quá trình bơm vận chuyển dầu nóng liên tục.
Theo thiết kế của dòng RY, phương pháp tản nhiệt tự nhiên được sử dụng thay cho kiểu làm mát bằng nước.
Nhờ đó, RY65-40-200A không cần thêm đường cấp nước, đường hồi nước và các bộ phận phụ trợ chỉ phục vụ việc làm mát bơm.
Việc loại bỏ mạch nước làm mát giúp giảm số lượng đường ống và phụ kiện xung quanh bơm.
Điều này không chỉ làm cụm thiết bị gọn hơn mà còn giúp việc bố trí bơm trong hệ thống dầu truyền nhiệt thuận tiện hơn.
RY65-40-200A được thiết kế cho nhiệm vụ tuần hoàn dầu truyền nhiệt, vì vậy thân bơm thường xuyên tiếp xúc với môi chất có nhiệt độ cao.
Thiết kế tản nhiệt tự nhiên tận dụng chính kết cấu kim loại của bơm để truyền và giải phóng nhiệt. Nhờ đó, nhiệt không tập trung hoàn toàn tại khu vực tiếp xúc với dầu nóng mà được phân tán ra các phần bên ngoài của bơm.
Cụm ổ bi của dòng RY sử dụng dầu và mỡ bôi trơn tại các vị trí phù hợp.
Nếu nhiệt độ tại khu vực ổ bi tăng quá cao, chất bôi trơn có thể chịu ảnh hưởng. Vì vậy, việc hạn chế nhiệt truyền từ thân bơm về cụm ổ đỡ có ý nghĩa trực tiếp đối với khả năng duy trì bôi trơn.
Thiết kế làm mát tự nhiên góp phần tạo điều kiện thuận lợi hơn cho hai vòng bi làm việc khi trục quay ở 2900 vòng/phút.
Một ưu điểm dễ nhận thấy của thiết kế làm mát tự nhiên là giảm nhu cầu sử dụng thiết bị phụ trợ.
Khi không cần một hệ thống nước làm mát riêng, tổng thể cụm RY65-40-200A có thể được bố trí tập trung hơn. Điều này đặc biệt phù hợp với các hệ thống cấp nhiệt có không gian lắp đặt hạn chế.
Hệ thống làm mát bằng nước truyền thống cần được cấp nước và duy trì dòng nước trong quá trình bơm hoạt động.
Với RY65-40-200A, thiết kế tản nhiệt tự nhiên giúp giảm sự phụ thuộc vào mạch nước làm mát. Người vận hành vì vậy không phải quản lý thêm một hệ thống phụ trợ chỉ để kiểm soát nhiệt cho bơm.
Đây là một trong những lý do thiết kế của dòng RY được đánh giá cao về tính đơn giản.
Do sử dụng nguyên lý tản nhiệt ra môi trường, khu vực lắp đặt bơm cần có không gian phù hợp.
Phần thân và cụm ổ đỡ không nên bị che kín quá mức. Bề mặt bên ngoài cũng cần được giữ sạch để hạn chế bụi bẩn tích tụ làm ảnh hưởng đến khả năng trao đổi nhiệt với không khí.
Việc bố trí khu vực bơm thông thoáng giúp thiết kế tản nhiệt tự nhiên phát huy đúng chức năng.
Điểm đáng chú ý của thiết kế làm mát tự nhiên thông minh của bơm dầu truyền nhiệt RY65-40-200A là khả năng kết hợp giữa vận chuyển dầu nhiệt độ cao và kiểm soát nhiệt bằng chính kết cấu bơm.
Bơm vẫn duy trì nhiệm vụ tạo dòng dầu tuần hoàn, trong khi phần thân và cụm kết cấu bên ngoài đồng thời tham gia giải phóng nhiệt.
Sự kết hợp này giúp RY65-40-200A phù hợp hơn với hệ thống dầu truyền nhiệt vận hành liên tục.
Thiết kế làm mát tự nhiên thông minh của bơm dầu truyền nhiệt RY65-40-200A dựa trên khả năng truyền nhiệt từ khu vực thân bơm ra kết cấu kim loại và giải phóng nhiệt vào không khí bên ngoài.
Ưu điểm chính của thiết kế này là không cần hệ thống làm mát bằng nước truyền thống, qua đó giảm đường ống phụ trợ, tiết kiệm không gian và hỗ trợ hạn chế nhiệt truyền về cụm trục – vòng bi. Đây là đặc điểm quan trọng giúp RY65-40-200A phù hợp với các hệ thống tuần hoàn dầu truyền nhiệt nhiệt độ cao.

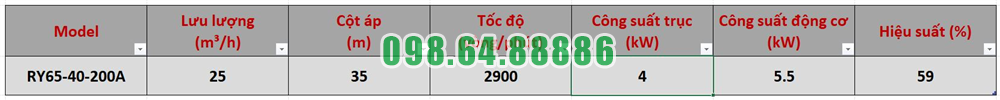

Bơm dầu truyền nhiệt RY65-40-200A là model thuộc dòng RY chuyên dùng để tuần hoàn dầu nóng và các chất lỏng nhiệt độ cao có tính ăn mòn yếu, không chứa hạt rắn. Model này có bộ thông số 25 m³/h, cột áp 35 m, tốc độ 2900 vòng/phút và công suất động cơ 5.5 kW.
RY65-40-200A có lưu lượng 25 m³/h, phù hợp với những hệ thống tuần hoàn dầu truyền nhiệt có nhu cầu lưu lượng tương ứng.
Mức lưu lượng này giúp duy trì dòng dầu nóng liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt khi hệ thống được thiết kế đúng điểm làm việc.
Cột áp của bơm đạt 35 m, giúp dầu truyền nhiệt vượt qua trở lực của đường ống, van, bộ lọc và các thiết bị trong hệ thống.
Sự kết hợp giữa lưu lượng 25 m³/h và cột áp 35 m là đặc điểm quan trọng nhất khi lựa chọn RY65-40-200A.
Bơm sử dụng động cơ 5.5 kW và vận hành ở tốc độ 2900 vòng/phút.
Động cơ truyền chuyển động qua khớp nối đến trục và cánh bơm. Cánh bơm quay tạo lực ly tâm để hút dầu vào và đẩy dầu ra hệ thống với lưu lượng, cột áp tương ứng.
Dòng RY được thiết kế cho chất lỏng có nhiệt độ cao, với nhiệt độ môi chất theo tài liệu có thể lên đến khoảng 350°C.
Đây là đặc điểm giúp bơm dầu truyền nhiệt RY65-40-200A phù hợp với hệ thống lò dầu tải nhiệt và các dây chuyền sản xuất cần tuần hoàn dầu nóng.
Một đặc điểm đáng chú ý của dòng RY là sử dụng tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp giảm số lượng thiết bị phụ trợ, đơn giản hóa cụm bơm và thuận tiện hơn trong quá trình lắp đặt, vận hành.
RY65-40-200A có các bộ phận chính gồm thân bơm, nắp bơm, cánh bơm, trục, cụm ổ bi, hệ thống làm kín và bộ truyền động.
Cụm ổ bi sử dụng hai vòng bi để đỡ rotor, trong khi bộ phận làm kín gồm packing seal kết hợp với phớt dầu chịu nhiệt. Đây là những chi tiết quan trọng khi bơm làm việc với dầu nóng.
Theo tài liệu kỹ thuật, cửa hút, cửa xả và các bộ phận chịu áp của dòng RY được thiết kế theo mức 16 bar.
Thông số này thể hiện khả năng chịu áp về mặt kết cấu của bơm. Cần phân biệt mức 16 bar này với cột áp làm việc 35 m của riêng model RY65-40-200A.
RY65-40-200A hoạt động theo nguyên lý bơm ly tâm. Dầu đi vào tâm cánh bơm, nhận năng lượng từ cánh quay, được tăng áp rồi đi ra cửa xả.
Quá trình này diễn ra liên tục, giúp bơm duy trì chu trình tuần hoàn dầu giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Những đặc điểm cơ bản bạn cần biết về bơm dầu truyền nhiệt RY65-40-200A tập trung ở bộ thông số 25 m³/h, cột áp 35 m, tốc độ 2900 vòng/phút và động cơ 5.5 kW, cùng khả năng làm việc với dầu truyền nhiệt nhiệt độ cao.
Bên cạnh đó, thiết kế tản nhiệt tự nhiên, cụm hai ổ bi, hệ thống làm kín chịu nhiệt và kết cấu chịu áp của dòng RY giúp RY65-40-200A trở thành model phù hợp cho các hệ thống tuần hoàn dầu nóng có điểm làm việc tương ứng.

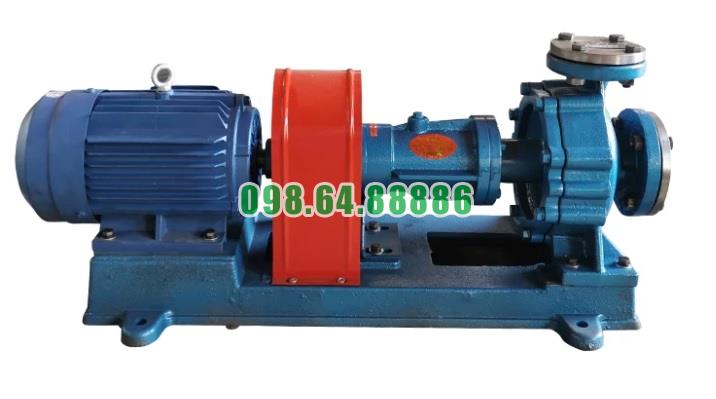

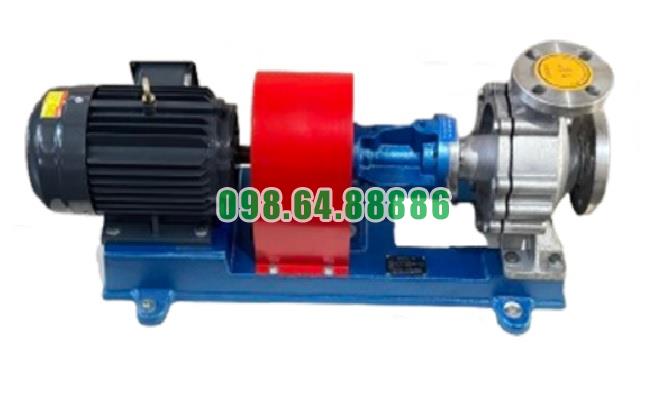

Bơm tuần hoàn dầu gia nhiệt RY65-40-200A Lưu lượng 25 m3/h, công suất 5.5 kW, cột áp 35 m
